Датчик движения (SHARP) для контроллера лестницы

Аукцион проводится за один датчик движения StepSensor-01.

Датчики в комплекте с устройством, управляющим подсветкой лестницы, можно приобрести на отдельном аукционе.

StepSensor-01 датчик движения - основан на лазерном датчике расстояния. Позволяет обнаружить присутствие объекта на расстоянии от 10 до 80 см . Предназначен для работы с контроллером освещения лестницы AutoSteps .

Узкий угол обнаружения делает его идеальным датчиком для обнаружения движения - при подъеме по лестнице. Он реагирует только тогда, когда нога человека находится прямо перед ним - он не реагирует, когда мы проходим по лестнице, и мы не хотим включать подсветку лестницы.

Датчик движения StepSens01 от Ntronic обнаруживает объекты непосредственно перед собой. Максимальное расстояние обнаружения устанавливается с помощью потенциометра в диапазоне от 10 до 80 см. Когда объект находится за пределами заданного расстояния, датчик не будет реагировать.

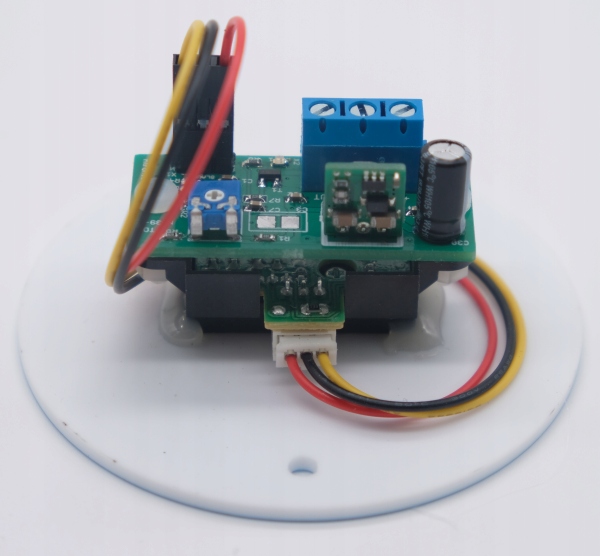

Датчик расстояния состоит из 3 элементов:

Приложение

Датчик движения был разработан для работы с автоматическим контроллером освещения лестницы AutoSteps. Широкий диапазон питания от 6 до 29 В постоянного тока позволяет питать все устройства от одного источника питания. Например, если у нас есть светодиоды с напряжением 24 В на лестнице . С помощью одного источника питания мы можем питать светодиодные фонари, контроллер автозапуска и представленные датчики движения.

Почему лазерный детектор вместо PIR?

Детекторы PIR реагируют на движение и имеют широкий угол обзора. Их использование может привести к непреднамеренному включению света на лестнице при прохождении лестницы. Отсутствие обнаружения движения, когда объект не движется в детекторах PIR, может вызвать эффект ненужного выключения освещения лестницы, когда мы стоим на лестнице рядом с датчиком, но не двигаемся.

Датчик обнаружения движения StepSensor01 является лучшей альтернативой классическим детекторам движения PIR. Используемый в нем датчик расстояния SHARP GP AY0A21 имеет узкий угол обнаружения .

Обнаружение движения работает путем обнаружения отражения света, посылаемого датчиком, от объекта перед ним. Это дает нам огромное преимущество перед PIR-детекторами.

В лазерных детекторах от Ntronic:

Наиболее важные функции

К контроллеру AutoSteps может быть подключено до 4 датчиков движения StepSensor01. Такая система позволяет реализовать автоматическое управление освещением лестницы с поддержкой мезонина и полное распознавание пути человека, поднимающегося по лестнице.

Датчик движения предназначен для установки в коробку диаметром 60 мм.

Наиболее эффективная работа датчика движения StepSensor01 достигается за счет установки его на высоте 30 см над ступенькой.
