ИМПУЛЬСНЫЙ ГЕНЕРАТОР PWM

характеристика:

1 . Отличный контроль: Эта машина может генерировать сигнал частоты импульса прямоугольной волны, что позволяет легко управлять оборудованием.

2. Режимы работы: предназначен для нормального режима и точного режима, а 2 режима работы имеют разную рабочую частоту.

3. Четкий дисплей: ЖК-экран обеспечивает четкий предварительный просмотр даты, что делает работу и настройку намного более удобными.

4. Широкий инструмент: позволяет широко использовать в эксперименте, приводе двигателя, MCU, контроллере PWM и так далее, очень полезно.

5. Простой в использовании: он имеет функцию блокировки, также может автоматически сохранять все данные после установки и многие другие функции.

. Модуль импульсный генератор импульсный PWM

. Модуль импульсный генератор импульсный PWM

. Модуль импульсный генератор импульсный PWM

. Модуль импульсный генератор импульсный PWM

спецификация:

тип элемента: генератор частоты

материал: PCB + ABS + LCD

применение: генератор сигналов квадратной волны

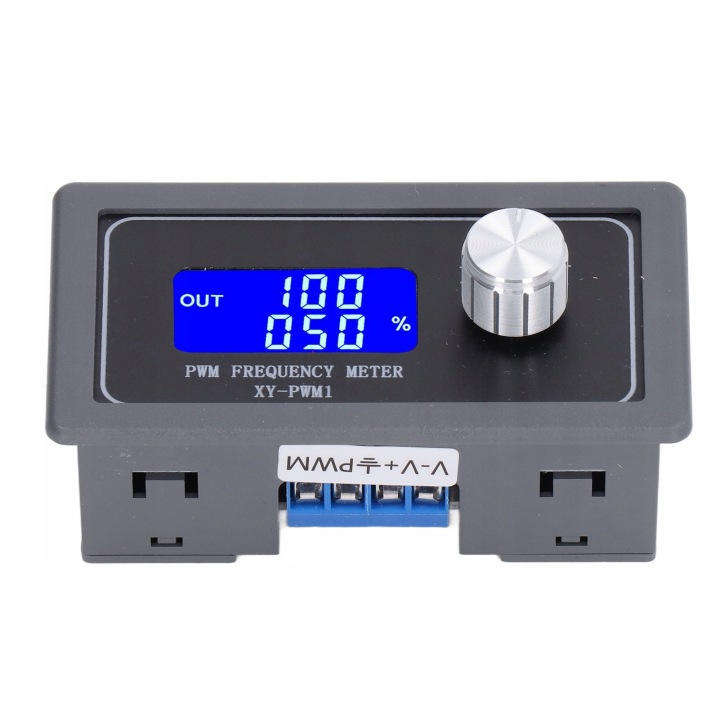

модель: XY-PWM1

рабочее напряжение: DC 3.3 V-30V

частотный диапазон: нормальный режим: 1 Гц-150 кГц; точный режим: 1 Гц-15 кГц.

точность частоты: 2% в каждом диапазоне.

емкость нагрузки сигнала: выходной ток составляет около 5-30 ма.

выходная амплитуда: амплитуда ШИМ эквивалентна значению входного напряжения.

рабочая температура: -20 °C ~ + 70 °c

диапазон частот нормального режима: 1 Гц-150 кГц

нормальный рабочий цикл: от 00 до 100%

нормальный режим шаговый рабочий цикл: 1%

диапазон частот точного режима: 1 Гц-15 кГц

точный рабочий цикл: 00,0 - 100%

режим точный шаговый рабочий цикл: 0,1%

применение:

1. Как генератор сигналов прямоугольной волны для экспериментального развития;

2. Как моторизованный генератор сигналов прямоугольной волны;

3. Как регулируемый генератор импульсов для MCU;

4. Как генератор импульсов, он управляет связанными схемами(затемнение ШИМ, регулирование скорости).

. Модуль импульсный генератор импульсный PWM

. Модуль импульсный генератор импульсный PWM

. Модуль импульсный генератор импульсный PWM

. Модуль импульсный генератор импульсный PWM

список пакетов:

1 х генератор частоты

Примечание:

пожалуйста, обратите внимание на безопасность электроэнергии при его использовании.
