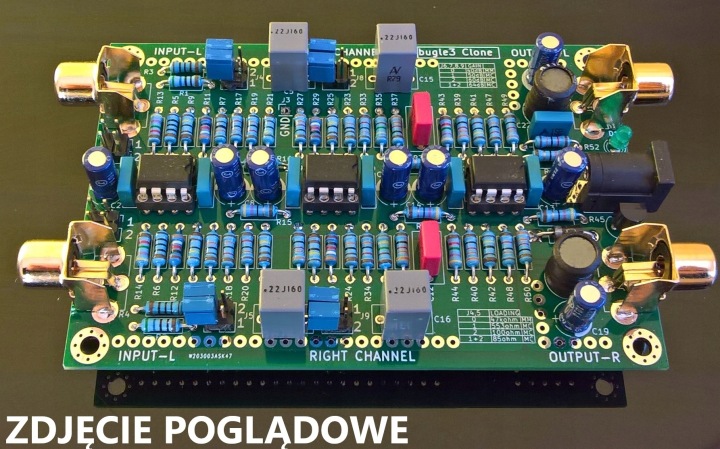

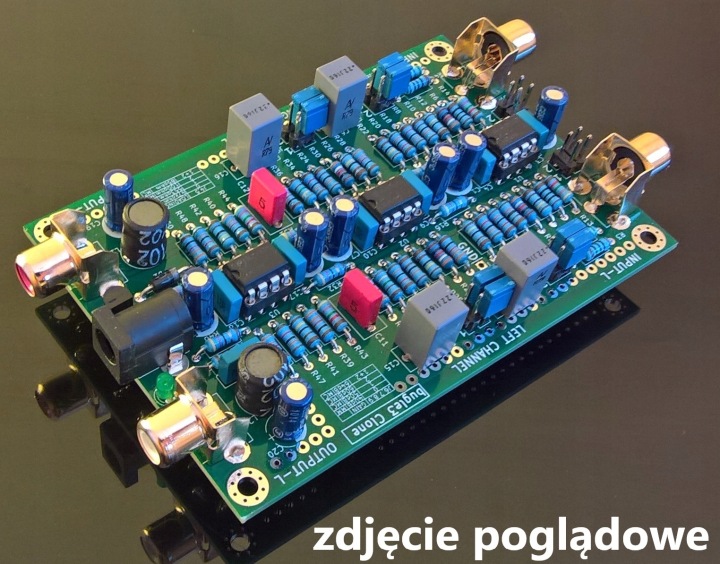

Плата PCB предусилитель RIAA-Bugle 3-клон

печатная плата для фонограммного предусилителя MM / MC в топологии, известной как Bugle 3.

двухсторонняя плитка, металлизация отверстий, солдатская маска, размеры плитки 100x67 мм.

возможность установки в алюминиевый корпус AKG 7124100 Fischer Elektronik.

настройка усиления и входного сопротивления с помощью перемычек.

усиление напряжения при 1 кГц ок. 40 дБ для вставки мм и ок. 50-64 дБ для вставок MC. Входное сопротивление 47kohm для вставки 47kohm и 85-553 для вставки MC.

этилированные резисторы 0,6 Вт

напряжение питания 24 В постоянного тока.

я продаю саму плитку без элементов, прилагаю схему и список элементов (pdf-версия по электронной почте.).
