4X DMX512 беспроводной светодиодный контроллер освещения

4XWIRELESS DMX512 светодиодный свет контроллер приемопередатчик PCB модули доска

описание:

небольшой размер, легко подходит для внутреннего освещения.

одна кнопка для работы, трехцветный светодиодный дисплей .

передача стандартных данных протокола DMX512 контроллера также может передавать данные протокола освещения и освещения DMX512.

126 каналов автоматически пропускают частоту, высокую противоинтерференционную способность для надежности работы.

возможность установки 7 групп идентификационных кодов, пользователь может использовать 7 групп отдельных беспроводных систем без каких-либо взаимных помех в одном месте.

спецификация:

входное напряжение: 5VDC

рабочая частотная секция: полоса ISM 2,4 ГГц, частотная секция 126 каналов

максимальная мощность передачи: 20dbm

чувствительность приемника: - 94dbm

порт сигнала: RS485 или последовательный порт процессора AURT.

руководство пользователя:

идентификационный код и соответствующая корреляция цвета светодиода:

1: красный

2: зеленый

3: Красный + жадность = желтый

4: синий

5: красный + синий = фиолетовый

6: зеленый + синий = синий

7: красный + жадность + синий = белый

нажмите клавишу 1 один раз, чтобы указать настройку ID, нажмите еще раз, чтобы установить IC, а затем значение ID, добавляя 1 каждый раз, когда вы нажимаете.

условия эксплуатации:

светодиодный индикатор непрерывного освещения: нет DMX или беспроводного сигнала.

красный светодиод: передача.

зеленый светодиод: получение

радиочастота ------ 2. 400-2. 525 г, всего 126 каналов, выполняет поиск автоматически.

идентификационный код - - - - - - - идентификационный код группы "1-7 „, нажмите кнопку” ключ", чтобы установить, он может работать только под тем же идентификационным кодом передатчика и приемника.

установление связи:

включите беспроводную карту, полученную и переданную DMX512.

Нажмите кнопку "ключ", чтобы установить одно и то же значение идентификатора передаваемой и получаемой карты, используйте другое значение идентификатора, если вы хотите использовать более 1 группы беспроводной сети одновременно в одном месте.

красный светодиод мигает, когда передатчик передает данные DMX с беспрепятственной частотной секцией, а затем приемник изменяет частотную секцию связи.

зеленый светодиод мигает до тех пор, пока не будет получено скорректированное значение ID, светодиод мигает быстрее после получения данных DMX быстрее. Тогда связь была установлена правильно.

пакет включает в себя:

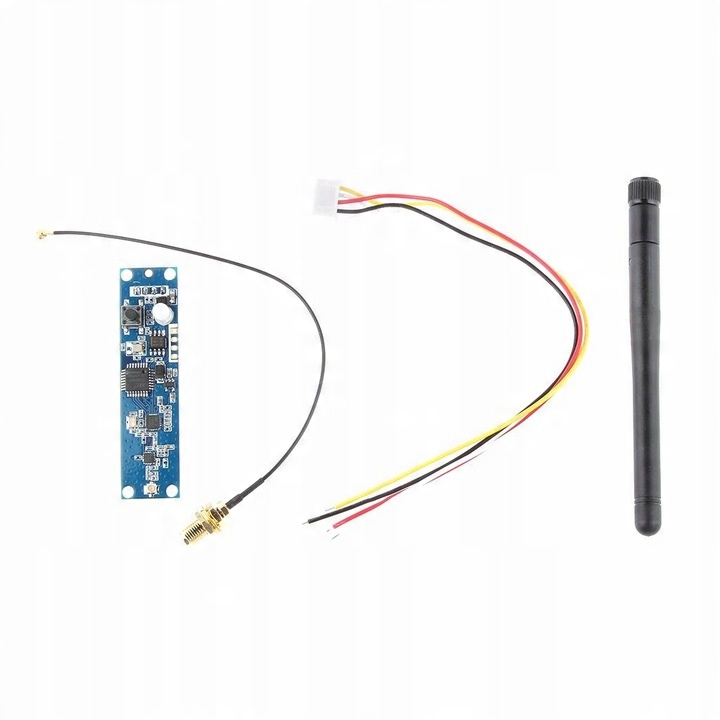

1 X модуль беспроводной печатной платы DMX512 (4 шт.)
