8-полосный приемопередатчик SDR USDR USDX+PLUS V2 с микрофоном

это коротковолновый приемопередатчик QRP SSB / CW. Портативный размер легко носить с собой и использовать на открытом воздухе, встроенный динамик, принимает ЖК-экран 1602N. он поддерживает подключение к компьютерам и использование FT8, JS8, FT4 и другого программного обеспечения цифрового режима для управления и поддерживает автоматическое декодирование CW.

особенности:

улучшенная производительность :по сравнению со старым usdx, новый usdx + имеет несколько улучшений: переместил разъем для наушников и кнопку питания / микрофон на переднюю панель, чтобы упростить подключение наушников и кнопку питания, переместил кнопки в нижнюю часть ЖК-экрана, чтобы получить большую площадь касания и более удобное использование, встроенный эффект динамика был улучшен, а печатная плата зарезервировала колодки для различных улучшений, которые могут использоваться в качестве

8 полос охватывает 80 м/60 м/40 м/30 м/20 м/17 м/15 м/10 м и поддерживает все режимы: USB, LSB, CW, AM, FM (режимы SSB с хорошим эффектом приема, но слабым эффектом передачи. AM и FM бесплатны, но со слабым эффектом.)

может достигать 8 передач мощностью 3-5 Вт и резервировать необходимые колодки sot-223 и to-220 для улучшений.

высокая эффективность выбросов: эффективность 80 м/60 м / 40 м/30 м / 20 м больше 80%, эффективность 17 м больше 70%, а эффективность 15 м/10 м больше 60%.

функции DSP: Automatic Gain Control (AGC), Noise Reduction (NR), Xmit Voice Trigger (VOX), RX Attenuator (ATT), TX Noise Gate, TX Unit Control, регулятор громкости, DBM / s Meter.

прошивка с открытым исходным кодом и позволяет экспериментировать, новые функции могут быть добавлены, картриджи могут быть разделены через github, сложность программного обеспечения составляет 2000 строк кода.

на основе программного обеспечения VOX, которое может использоваться как быстрый полный перерыв (QSK и semi-QSK) или помощь в переключении RX / TX для работы в цифровых режимах (интерфейс PTT не требуется), внешний выход PTT / PA управления с задержкой TX .

полностью цифровой и программный этап передачи SSB: он отбирает микрофонный вход и реконструирует сигнал SSB, контролируя фазу SI5351 PLL (через небольшие изменения частоты более 800 Кбит/с I2C) и амплитуду PA (через PWM PA Key Shaping Chip).

технические характеристики:

Материал: алюминиевый сплав;

мощность: 13,8 в (макс. 1,5 а)

адаптер: штекер EU

режим питания: батарея (не входит в комплект) или внешняя мощность;

зарядка: 12,5 в/1 а

выходная мощность RF: 3-5 Вт

уровень шума приемника MDS: -135 дБм при 28 МГц (в 200 Гц BW)

приемник передний конец селективности: крутое падение-45db / десятилетие ±2KHz от настроенной частоты

динамические диапазоны блокировки: смещение 20 кГц 123 дБ, смещение 2 кГц 78 дБ

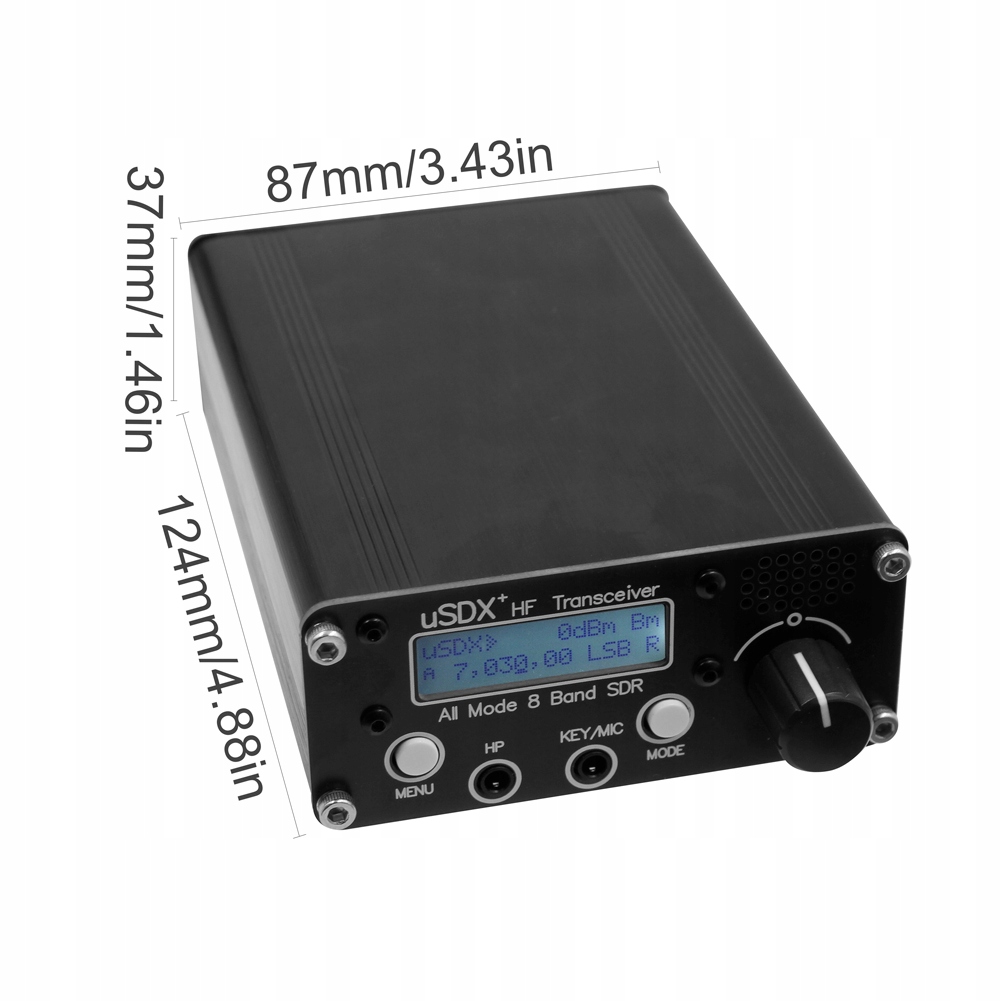

размер упаковки :180 * 120 * 80 мм / 7,1 * 4,7 * 3,1 дюйма

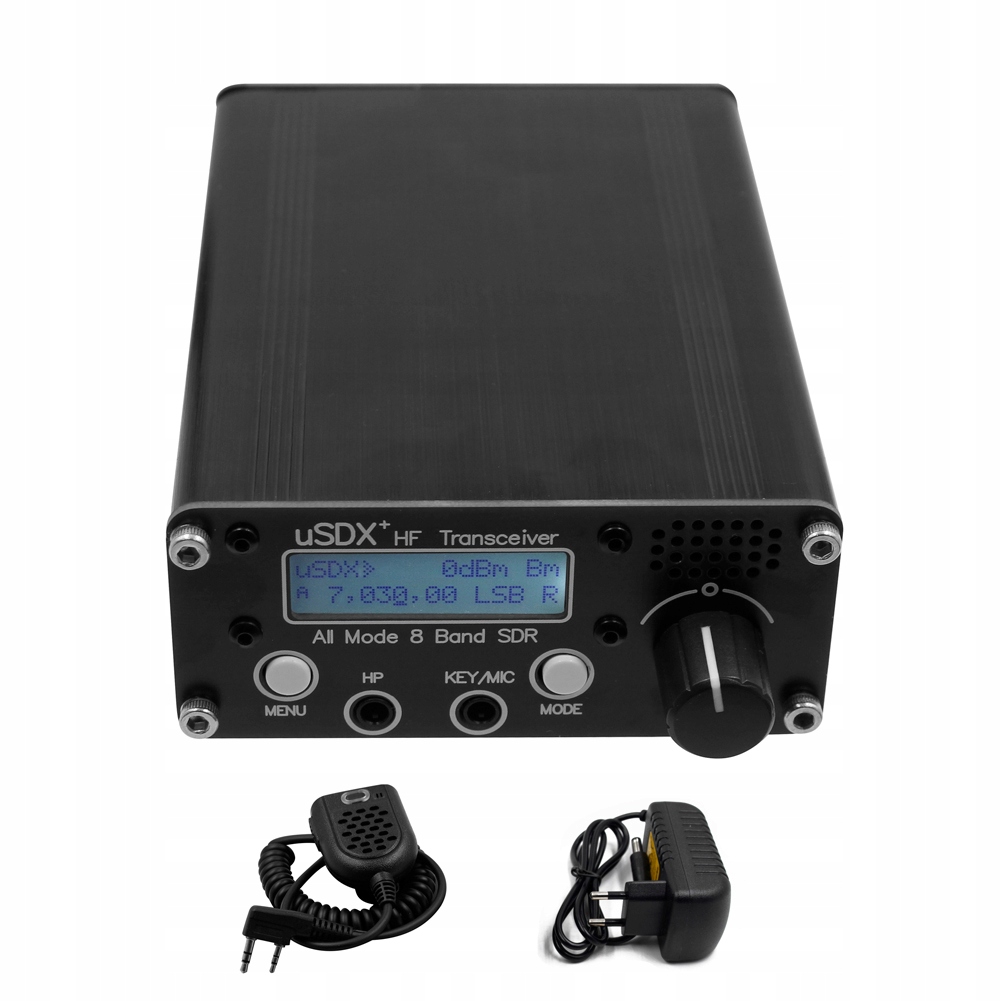

список упаковки:

1 * передатчик-приемник

1 * Адаптер питания

1 * микрофон
