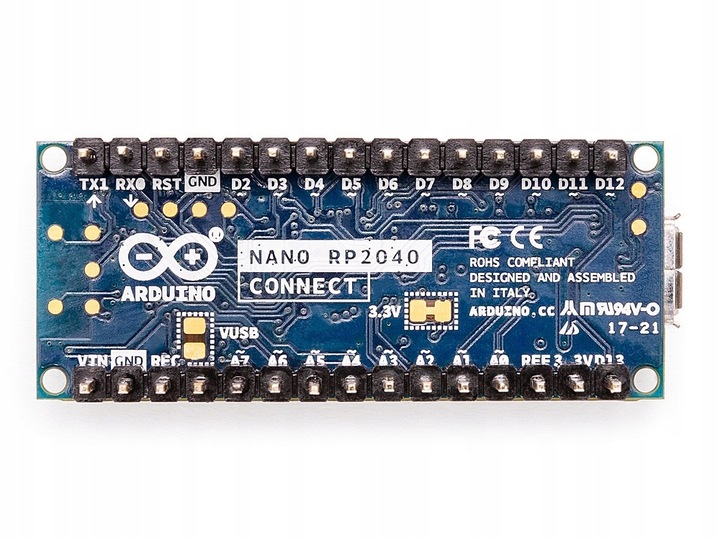

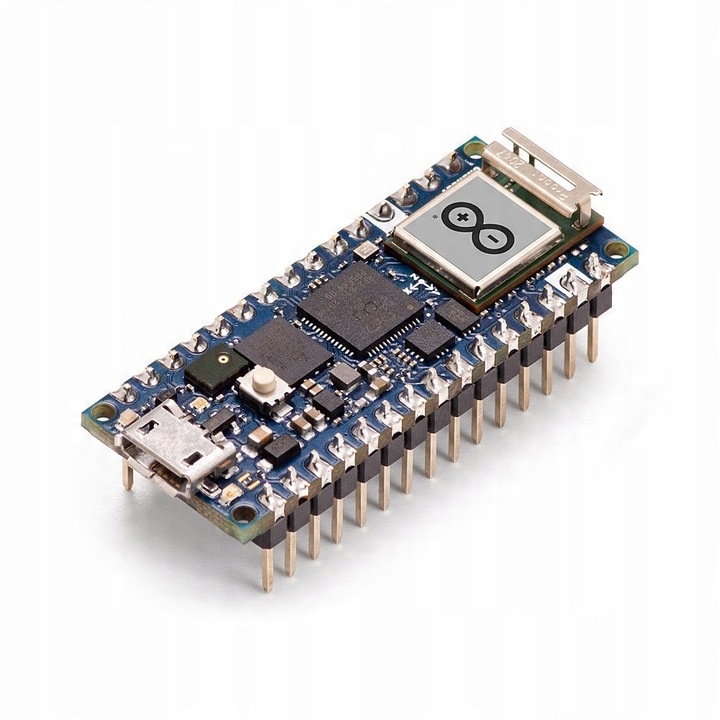

Arduino Nano Rp2040 Connect с разъемами ABX00053

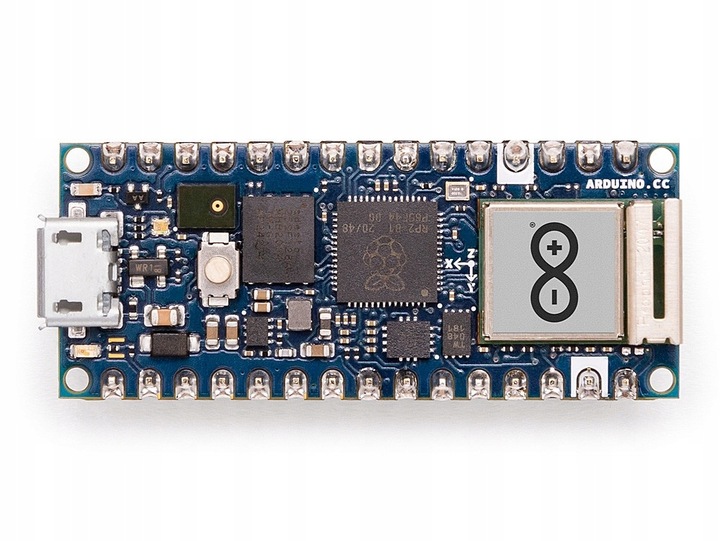

еще один модуль из серии Arduino ® Nano, это первая плата Arduino®, созданная в сотрудничестве с Raspberry Pi. Модуль Arduino ® Nano Rp2040 Connect основан на микросхеме Raspberry Pi rp2040 и является первым модулем, который объединяет этот чип вместе с дополнительными датчиками и возможностью подключения на одной печатной плате. На плате находится вышеупомянутый чип RP2040, 6-осевые датчики IMU, u-Blox Nina коммуникационный чип WiFi и Bluetooth, а также микрофон и светодиод RGB.Эта версия имеет паяные штыревые разъемы .

индекс: ARD-19486

технические Характеристики Arduino Nano RP2040 Connect

• Напряжение питания от 4,5 в до 21 V
• рабочее Напряжение логической части 3,3 V
• выходной Ток 3,3 в 800 ма
• Микроконтроллер RP2040
• ARM Cortex M0 Dual-Core 133 Мгц
• 264 kB SRAM
• 2 MB Flash
• контроллер DMA
• поддерживает до 16 МБ Флэш-памяти через шину QSPI
• программируемый IO (PIO) для обслуживания внешних периферии
• 4-канальный АЦП с внутренним датчиком температуры, 0,5 MSa/s, 12-разрядный аналого
• отладки SWD

Модуль wi-fi / Bluetooth U-blox Nina W102

• процессор Xtensa LX6 240 Мгц 32-bit
• 520 кб памяти САРАМ on-chip
• 448 кбайт ПЗУ для загрузки и функции спинного
• 16 МБ Флэш-памяти для хранения кода, включает в себя аппаратное szyfryzację для защиты программ и данных
• 1 кбит EFUSE для MAC-адреса, настройки модуля, с самой сложной кодировкой Flash и Чип-ID
• IEEE 802.11 b/g/n 2,4 Ггц wi-fi
• Bluetooth 4.2
• встроенная антенна (PIFA)
• 4 x 12-bit ADC
• 3 x I2C, формата sdio, CAN, QSPI

Память

• AT25SF128A 16MB NOR Flash
• 532 Mb/s передача данных, QSPI
• 100k циклов программирования / стирания

IMU Датчик 6-осевой ST LSM6DSOXTR

• гироскоп 3D:
• ± 2 / ± 4 / ± 8 / ± 16 g полная шкала
• акселерометр 3D:

• ± 125 / ± 250 / ± 500 / ± 1000 / ± 2000 dps полная шкала
• продвинутый шагомер, детектор шагов и счетчик шагов
• обнаружение движения и наклона
• стандартные прерывания: свободное падение, выход ориентации 6D/4D, щелчок, двойной щелчок
• программируемая машина конечных состояний: акселерометр, гироскоп и датчики
• ядро машинного обучения
• встроенный датчик температуры

Микрофон MEMS ST MP34DT06JTR

• AOP = 122,5 dBSPL
• соотношение сигнал szumu64 дб
• чувствительность всенаправленная
• частота -26 дб полной шкалы ± 1 дб

LED RGB

• общий анод
• в сочетании с U-blox Nina W102 GPIO

Система шифрования Microchip ATECC608A

• криптографический сопроцессор с безопасным аппаратным хранением ключей
• I2C, SWI
• поддержка аппаратного обеспечения для симметричных алгоритмов:

• SHA-256 и HMAC HASH в том числе сохранение/восстановление контекста за пределами обломоком
• AES-128 шифрование/дешифрование, Галуа Field Multiply da GCM
• встроенный генератор случайных чисел с высоким качеством NIST SP 800-90A/B/C
• поддержка безопасной загрузки:

• полная проверка подписи кодом ECDSA, дополнительный ярлык/подпись
• дополнительные отключение ключа коммуникационного перед безопасном запуском системы
•

/

• 14 x pin цифровой
• 8 x pin аналоговый
• microUSB
• UART, SPI, I2C, I2S, PIO

Разъем microUSB рабочая Температура от -20°C до 80°C Размеры 45 x 18 мм
