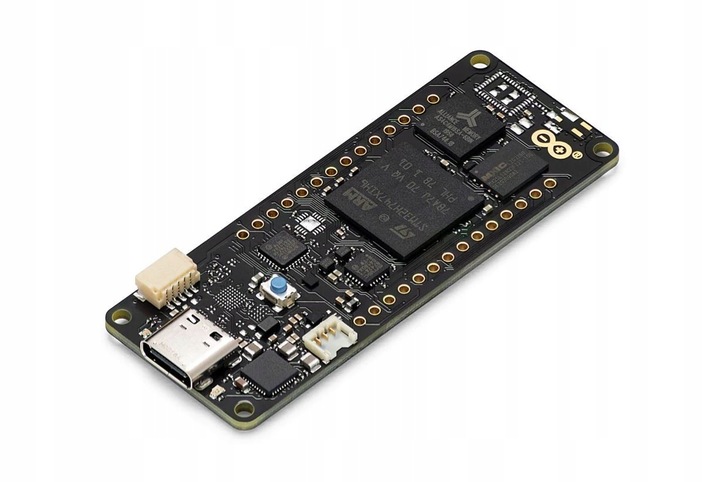

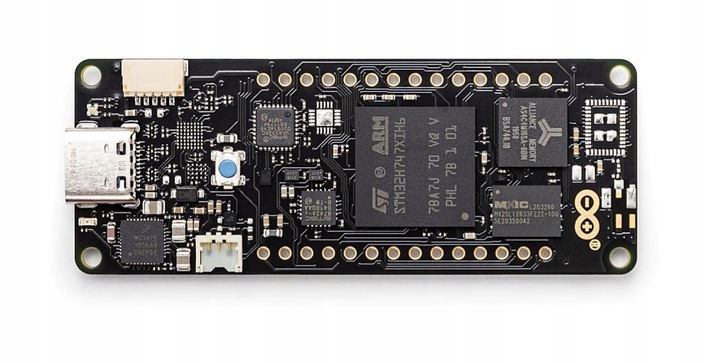

Arduino Portenta H7 Lite - ABX00045
описание
Arduino Portenta H7 Lite-это модуль с двухъядерным микроконтроллером Stm32h747xi с ядром CortexM7+M4, оснащенный 2 МБ флэш-памяти, 1 КБ ОЗУ и позволяющий работать с тактовой частотой до 480 МГц. Кроме того, плата предлагает 16 МБ внешней флэш-памяти, 8 МБ внешней оперативной памяти и связь Ethernet.
основным чипом Portent H7 является двухъядерный микроконтроллер STM32H747 с ядром Cortex M7, работающим на частоте 480 МГц, и ядром Cortex M4, работающим на частоте 240 МГц. Два ядра взаимодействуют через механизм удаленного вызова процедур, который позволяет плавно вызывать функции на другом. Оба используют все периферийные устройства в чипе и могут работать с помощью:
- Arduino с использованием операционной системы Arm Mbed
- собственные приложения Mbed
- MicroPython/JavaScript через интерпретатор
- TensorFlow Lite
чип имеет в своем распоряжении ряд различных проводных интерфейсов, таких как UART, SPI, Ethernet или I2C, как через некоторые разъемы в стиле MKR, так и через пара 80-контактных промышленных разъемов Arduino.
Portenta H7 имеет возможность подключения внешнего монитора для создания собственного выделенного компьютера с пользовательским интерфейсом. Это стало возможным благодаря встроенному графическому процессору в Stm32h747, хром-ART Accelerator. Помимо графического чипа, он включает в себя специальный кодировщик и декодер JPEG.
плата имеет два 14-контактных разъема, оснащенных GPIO, SPI, I2C, PWM, USART, DAC и ADC, и два 80-контактных разъема высокой плотности со всеми выводами микросхем.
набор может легко запускать функции, созданные с помощью TensorFlow Lite, где одно из ядер используется для вычисления алгоритмов компьютерного зрения на лету, а другое может выполнять низкоуровневые операции, такие как управление двигателем или работа в качестве пользовательского интерфейса. Благодаря большим возможностям платы, она найдет применение в таких областях, как высокопроизводительное промышленное оборудование, лабораторное оборудование, компьютерное зрение, ПЛК, пользовательские интерфейсы или контроллер робототехники.
свойства
- микроконтроллер stm32h747xi dual Cortex®-M7 + M4 32bit low power Arm® MCU
- модуль безопасности ATECC608
- поддержка одной ячейки Li-Pole, 3,7 в, 700 мАч (встроенное зарядное устройство)
- потребляемый ток 2,95 мкА в режиме ожидания (резервное копирование SRAM OFF, RTC/LSE ON)
- хост-разъем дисплея MIPI DSI и MIPI D-PHY для интерфейса с большим дисплеем с низким количеством контактов
- графический аппаратный ускоритель GPU Chrome-art™
- 22 x таймер и сторожевой таймер
- 4 x порт UART (2 с управлением потоком)
- Ethernet PHY 10/100 Мбит/с (только через порт расширения)
- интерфейс SD-карты для разъема SD-карты (только порт расширения)
- разъемы MKR
- два 80-контактных разъема с выводом всех периферийных устройств
- интерфейс камеры 8-битный, до 80 МГц
- 3 × АЦП с макс. 16-битное разрешение (до 36 каналов, до 3,6 МСП)
- 2 × 12-битный ЦАП (1 МГц)
- хост / устройство USB-C, выход DisplayPort, высокая / полная скорость
- питание платы (USB / VIN) 5 в
- рабочее напряжение 3,3 в
- рабочая температура от -40°C до 85°C
