технические характеристики
модуль 100% совместимый с Arduino Uno R3 ATMEGA328P-PU-один из
самых популярных модулей на рынке.
соответствует дизайну www.arduino.cc
устройство готово к подключению и программированию из Arduino IDE.
продукт абсолютно новый, неиспользованный.

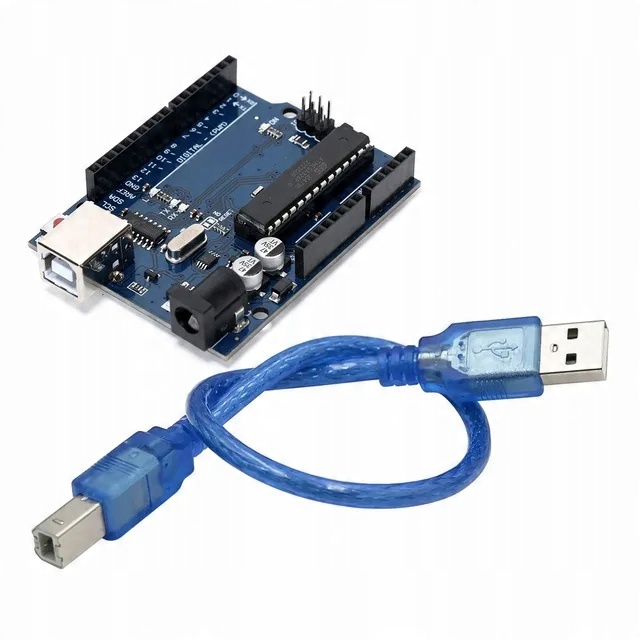

в комплекте помимо устройства имеется USB-кабель.
микроконтроллер: ATmega328P-PU
тактовая частота: 16 МГц
SRAM: 2 КБ
EEPROM: 1 КБ
рабочее напряжение: 5 В
входное напряжение (рекомендуется): 7-12 в
входное напряжение (макс.): 6-20v
количество цифровых портов ввода/вывода: 14 (6 могут выступать в качестве выходов ШИМ)
количество аналоговых входов: 8
ток порта ввода/вывода: 40 мА
флэш-память: 32 КБ (2 КБ используется загрузчиком)
размеры: 0.73" x 1.70"
растр выводов: 0.1" (2,54 мм)
разъем питания: DC 2.1/5.5
кнопка сброса
Arduino™ является зарегистрированным товарным знаком, и его использование в контексте маркировки предметов запрещено без разрешения владельца. Однако разговорное использование термина arduino для типа чипов разрешено, и в описании этого списка используется именно такое значение. Проект arduino с открытым исходным кодом, что означает, что каждый может создавать свои собственные или модифицировать модули на основе существующей документации. Он также может продавать их, но без фирменных товарных знаков. Конечно, изготовленные модули, отличные от оригинальных arduino, ничем не отличаются (кроме цены) от оригинала - потому что они были изготовлены в соответствии с документацией оригинала.
Программирование:
UNO можно программировать непосредственно через USB-порт (чип имеет загрузчик) или с помощью внешнего AVR-программатора через разъем ICSP. Создание и загрузка программного обеспечения обеспечивает бесплатную среду. Подробное описание можно найти в документации и учебнике.
защита USB-порта:
модуль имеет микросхему для защиты подключенного компьютера от короткого замыкания и слишком высокого тока через разъемы USB. Ограничение начинает работать выше тока 500 мА. Поэтому, если к Arduino подключены компоненты с более высоким потреблением тока, для стабильной работы необходимо питать их от отдельного источника напряжения.
питание:
модуль может питаться несколькими способами: через USB-кабель непосредственно от компьютера или адаптера питания 5V с разъемом USB, а также внешнее устройство, например, адаптер переменного тока, аккумулятор или аккумулятор. Блок питания подключается к стандартной розетке постоянного тока. Модуль может питаться от напряжения в диапазоне: 6 в - 15 В. Однако производитель рекомендует выбрать значение 7 в-9 в. при напряжении ниже 7 в стабилизатор 5 в, установленный в модуле, не будет работать должным образом (выходное напряжение менее 5 В будет нестабильным). При значении выше 9 В при потреблении относительно большого тока стабилизатор может перегреться, что приведет к повреждению всей платы.
порты ввода/вывода:
Arduino UNO имеет 14 цифровых входов /выходов (ввода/вывода). Каждый вывод позволяет использовать максимальный ток 40 мА и максимальное напряжение 5 В, что позволяет напрямую подключаться к микросхемам, таким как, например, светодиод с резистором, и управлять другими микросхемами. Подключение систем с более высоким потреблением тока требует использования промежуточных схем. В дополнение к стандартному вводу-выводу, некоторые выводы также имеют специальные функции, описание дополнительных функций видно на картинке рядом с ним.
