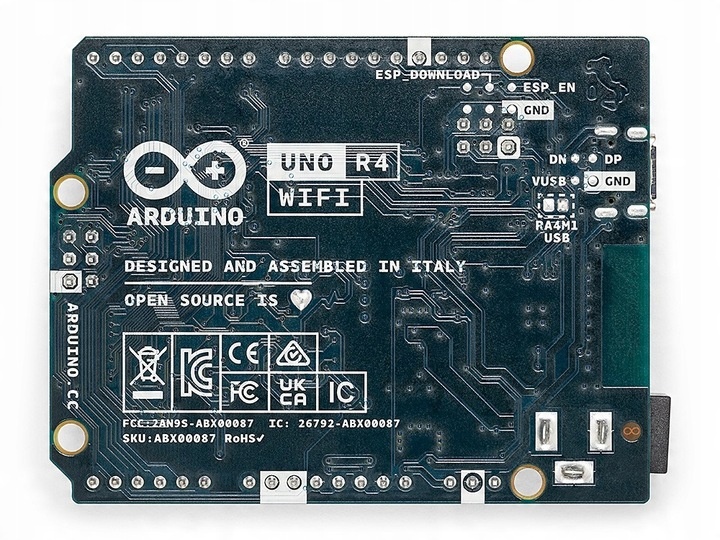

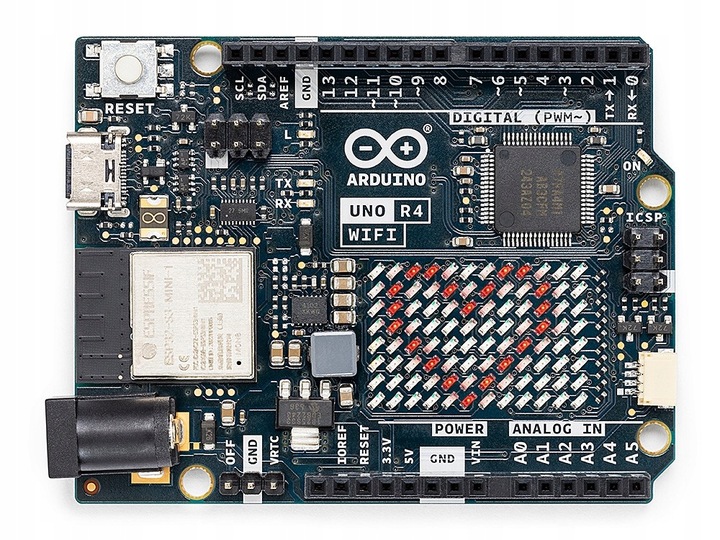

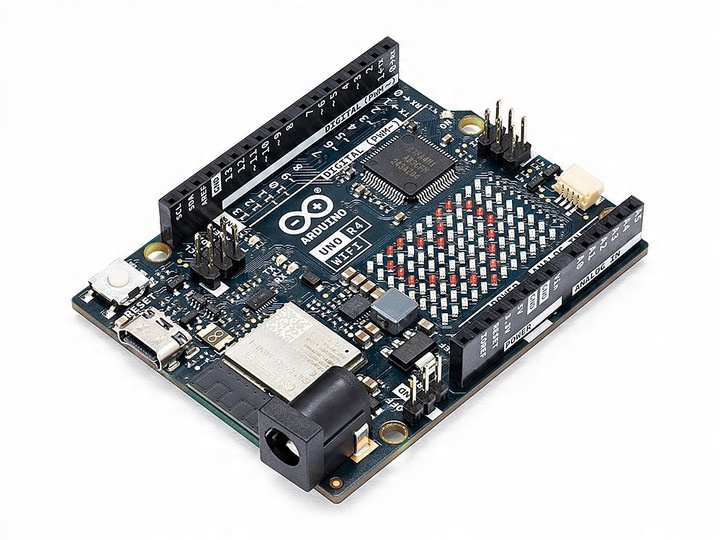

Arduino Uno R4 WiFi-ABX00087
описание
Arduino Uno с новой редакцией входит в мир 32-битных миконтроллеров. Renesas RA4M1, который является сердцем этого набора, оснащен ядром ARM Cortex M4 с тактовой частотой 48 МГц, 256 КБ флэш-памяти, 32 КБ SRAM и 8 кб EEPROM. Он работает на 5 В, что делает R4 аппаратно совместимым с коммерчески доступными щитами для UNO. Как и R3 обновленный UNO имеет 14 цифровых портов, 6 из которых поддерживают ШИМ, 6 аналоговых портов (АЦП) с разрешением, увеличенным до 14 бит, и поддержку интерфейсов SPI, 2 x I2C (второй интерфейс выводится на разъем Qwiic) и UART. Новинкой является 12-битный ЦАП (ЦАП) и поддержка интерфейса CAN. Кроме того, версия WiFi поставляется с ESP32-S3-MINI, который обеспечивает беспроводную связь WiFi и Bluetooth LE. Разъем Qwiic упрощает прототипирование без пайки благодаря совместимости с широким спектром модулей от SparkFun и других производителей, таких как Adafrut или Pimoroni. Диапазон напряжения питания был расширен до 6-24 В, и редко встречающийся в наши дни разъем USB Type - A был заменен современным и удобным USB Type-C.
совместимость с существующими проектами - Arduino UNO пользуется большой поддержкой сообщества, что означает, что существует множество учебных пособий, руководств и проектов, которые вы можете использовать. Это сообщество также очень полезно для решения проблем и предоставления советов. Новая версия UNO совместима с существующими проектами.
увеличенная тактовая частота и расширенная память - позволяют выполнять более точные и сложные вычисления, что позволяет легко создавать гораздо более совершенные конструкции
14-битные аналого-цифровые преобразователи (АЦП) увеличивают в 16 раз точность измерения аналоговых портов по отношению к Rev3
12-битный цифро-аналоговый преобразователь (ЦАП) позволяет точно генерировать напряжение от 0 до 5 В без необходимость использования внешних компонентов. Выход преобразователя выводится на порт A0. Он может использоваться для управления аналоговыми чипами или в сочетании с усилителем для генерации звука
CAN-BUS микроконтроллер RA4M1 имеет встроенную поддержку интерфейса CAN, который позволяет передавать данные на большие расстояния с высокой скоростью и надежностью. Он будет хорошо работать в приложениях, требующих критического времени отклика. Для использования этого интерфейса требуется только внешний transiver без необходимости использования дорогих конвертеров.
разъем qwiic с интерфейсом I2C позволяет подключать широкий спектр модулей без пайки, что делает прототип еще проще. Модули STEMMA QT также могут быть подключены к этому разъему.
прочный и практичный разъем USB Type-C . Он позволяет легко и удобно подключать провод и не требует удержания необычных проводов только для программирования Arduino.
поддержка HID позволяет создавать пользовательские дизайны клавиатур, мышей, игровых контроллеров и панелей управления, взаимодействующих с компьютером через интерфейс USB. Эта функция приобрела огромную популярность благодаря Arduino Leonardo, и теперь она также доступна в UNO R4
Arduino UNO Rev4 на 100% совместим со всеми модулями расширения Shield для UNO, производимыми Arduino. Из-за совместимости логических напряжений и распиновок модули других производителей также компактны с новой версией, однако перед покупкой неофициальных расширений стоит убедиться, что библиотеки были протестированы с новой версией платы.
светодиодная матрица - версия Wi-Fi дополнительно оснащена матрицей красных светодиодов 12x8, которая будет использоваться для визуализации данных датчиков, отображения анимации и многих других творческих проектов.
поддержка RTC с батарейным питанием - UNO R4 WiFi имеет разъем для подключения батареи, поддерживающей работу часов реального времени, и разъем для отключения платы без необходимости отключения питания.
Диагностика ошибок во время работы программы - версия WiFi имеет встроенные механизмы, позволяющие обнаруживать во время работы программы наиболее распространенные ошибки, такие как деление на ноль или переполнение стека. Это позволяет гораздо быстрее найти причину сбоя программы и значительно сократить время, необходимое для завершения проекта.
Сравнение Arduino UNO Rev4 МИНИМУМЫ и WiFi UNO Rev3
UNO UNO Rev3 Rev4 MINIMA UNO Rev4 wi-fi
Микроконтроллер Atmega 328 RA4M1 RA4M1 + ESP32-S3-MINI
тактовая Частота 16 Мгц 48 Мгц 48 Мгц
Флэш-память 32 кб 256 kbps 256 kbps
Память SRAM 2 кб 32 32
Память EEPROM 1 кб 8 кб 8 кб
логический Уровень 5 V 5 V 5 V
Порты цифровой 14 14 14
PWM 6 6 6
Порты аналоговых (АЦП) 6 (10bit) 6 (14bit ) 6 (14bit )
SPI/I2C/CAN 1/1/0 1/1/1 1/1/1
беспроводное Подключение
wi-fi / Bluetooth LE
Поддержка HID
Да
Да
Разъем SWD Да
- Матрица с LED 12 x 8 красный
Разъем Qwiic Да
Разъем для программирования USB типа A USB тип C USB тип C
Напряжение питания
6 -, 12 в
6 - 24 V 6 - 24 V
Характеристики
- Микроконтроллер: Renesas R7FA4M1AB3CFM#AA0
- Ядро: ARM Cortex M4
- тактовая Частота: 48 Мгц
- флэш-Память: 256 кб
- Память, SRAM: 32 кб
- Память EEPROM: 8 кб
- логический Уровень: 5 V
- Модуль ESP32-S3-MINI card для подключения к беспроводной сети wi-fi и Bluetooth
- Аппаратная совместимость со всеми Shieldami для старых версий UNO
- 14 портов цифрового
- 6 портов с поддержкой ШИМ
- 6 аналоговых портов с 14bit ADC
- 12bit DAC
- Интерфейсы SPI, I2C и CAN (для использования интерфейса CAN необходимо подключение transivera)
- Разъем Qwiic
- Матрица LED 12x8
- Разъем USB типа C для программирования
- по Умолчанию загрузил загрузчик, позволяющий программировать напрямую через USB без внешнего программатора
- Поддержка HID
- Встроенные операционные усилители
- Максимальная нагрузка на один порт: 8 ма
- широкий Спектр защиты от неправильной полярности и короткого замыкания
- Встроенные в микроконтроллер защита от слишком большим током на портах GPIO
- Расширенные напряжение питания: 6 - 24 V
