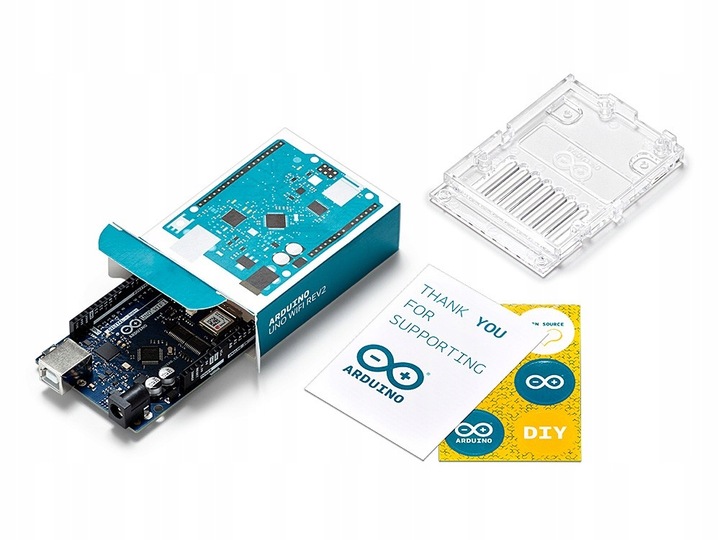

Arduino Uno WiFi Rev2 ABX00021

представьте себе простотуArduino Uno , подключенного к модулю связи. Звучит хорошо, не так ли? Это Arduino Uno WiFi. Arduino Uno WiFi R2 со встроенным измерительным блоком IMU (Inerial Measurement Unit) и WiFi-идеальная плата для использования в IoT или для образовательных целей. Он имеет 14 цифровых входных/выходных контактов (включая 5 выходов ШИМ), 6 аналоговых входов, керамический резонатор 16 МГц, акселерометр, светодиод RGB, разъем питания и разъем ICSP.

спецификация Arduino Uno WiFi R2:

- USB: стандартный тип B.

- макет: ATmega4809

- частота: 16 МГц

- память: 48 КБ FLASH, 6 КБ SRAM, 256 КБ EEPROM

- интерфейсы: USB, SPI, I2C, UART

- рабочее напряжение: 5V

- выходы: 14 цифровых, 5 ШИМ, 6 аналоговых,

- размеры: 68.6 мм x 53.4 мм

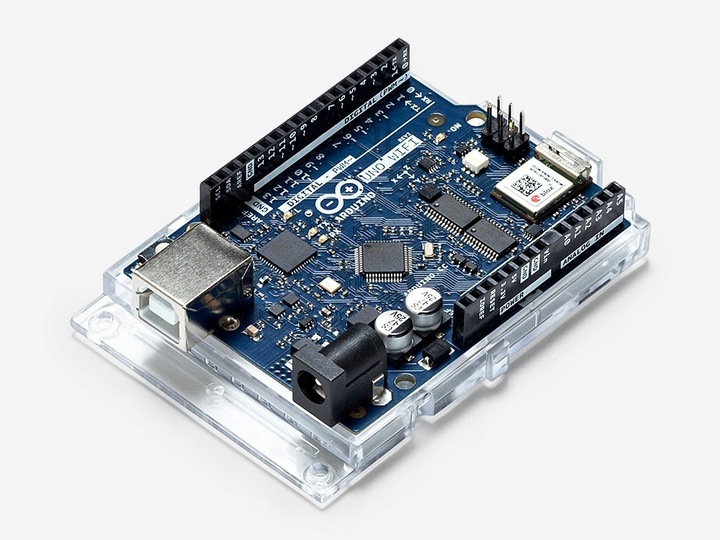

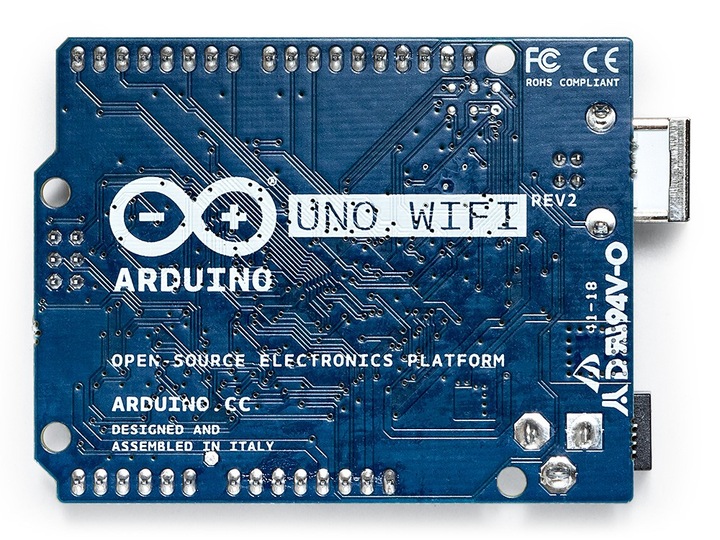

Arduino Uno WiFi Rev2

полную распиновку вместе с технической информацией платы можно найти в прилагаемой вкладке.

сравнение Arduino Uno Wifi Rev2 с другими платами Arduino

Имя модуля

Arduino Micro

Arduino Uno Rev3

Arduino Leonardo

Arduino Mega2560 Rev3

Arduino DUE

Arduino Nano

Arduino Uno WiFi Rev2

Код продукта A000053 A000066 A000057 A000067 A000062 A000005 ABX00021 Микроконтроллер ATmega32u4 ATmega328 ATmega32u4 ATmega2560 SAM3X8E ARM ATMega328P ATMega4809 Частота [МГц] 16 16 16 16 84 16 20 Интерфейс UART TTL (5 В) USB и UART TTL (5 в) USB и UART TTL (5 в)

USB и UART TTL (5 в) - 4 UART

USB и UART TTL (5 в) - 3 UART UART, SPI, I2C Рабочее напряжение [V] 5 5 5 5 3.3 5 5 Максимальное входное напряжение-рекомендуется [V] 12 12 12 12 12 12 12 Минимальное входное напряжение-рекомендуется [V] 7 7 7 7 7 7 5 Варианты питания USB / Ext (авто) USB / Ext (авто) USB / Ext (авто) USB / Ext (авто) USB / Ext (авто) USB / Ext (авто) USB / Ext (авто) GPIO (PWM) 20 (7) 20 (6) 20 (7) 70 (15) 70 (12) 22 (6) 20 (5) Аналоговые входы 12 6 12 16 12 8 6 Аналоговые выходы 0 0 0 0 2 0 0 Флэш-память [kB] 32 32 32 256 512 32 48 SRAM [kb] 2 2 2 8 96 2 6 Порты USB Микро типа B b Микро типа B B / A Micro B / Micro B Mini B USB A Длина [мм] 48 69 69 102 102 44 69 Ширина [мм] 18 53 53 54 54 18 53 Вес [г] 13 25 20 35 36 5 25 Совместимость с Shields Для этой плитки shieldy не предлагается Отличная совместимость-работает с большинством щитов Хорошо-некоторые различия в расположении контактов Хорошо-некоторые различия в расположении контактов Зло - только посвященный shieldy Для этой плитки не используются щиты Отличная совместимость-работает с большинством щитов Другие функции USB Хост и клиент USB Включает IMU и криптографический модуль Поддержка беспроводной связи Без поддержки Без поддержки Без поддержки Без поддержки Без поддержки Без поддержки Wi-Fi Рекомендация Solectroshop Идеально подходит для прототипирования небольших устройств Хорошая и мощная база для начала работы с Arduino Модернизированный Arduino с новым микроконтроллером и меньшим USB-преобразователем Самая продвинутая плата в этом сравнении-высокая гибкость и мощность в сочетании с высокой совместимостью Самая эффективная плата, но с очень ограниченной совместимостью Шаг вперед по сравнению с Arduino Micro, с еще меньшими размерами Arduino Uno оснащен модулем WiFi, криптографическим модулем и IMU Ссылки на страницы и документацию Arduino:

• официальный сайт Arduino
• официальный форум Arduino
• файлы Eagle для Arduino Uno WiFi
• схема Arduino Uno WiFi
• полная распиновка
