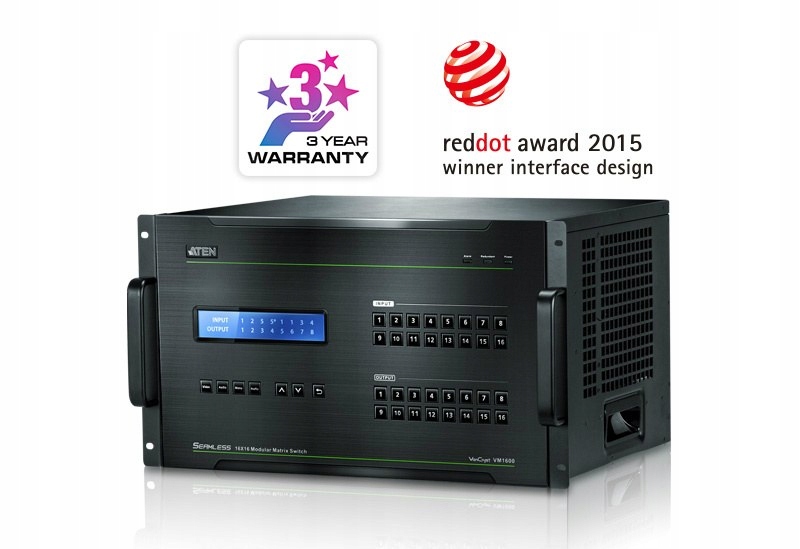

ATEN VM1600 VM-1600 16 x 16 MODULAR DIGITAL MATRIX
ATEN VM1600 VM-1600 16 x 16 MODULAR DIGITAL MATRIXSWITCH с кабелем PW EU
модульный коммутатор Matrix VM1600 обеспечивает расширенный доступ и управление в реальном времени несколькими локальными и удаленными устройствами A/V-входов и дисплеев из одного корпуса. Коммутатор VM1600 позволяет пользователям независимо переключаться и направлять видео и/или аудио контент непосредственно на несколько мониторов, дисплеев, проекторов и/или динамиков с помощью кнопок на передней панели. Встроенный модуль масштабирования кодирует формат видео для плавного переключения в реальном времени. ЖК-дисплей на передней панели позволяет быстро просматривать активные соединения портов с возможностью выбора режима EDID, который обеспечивает наилучшее разрешение на различных мониторах.
коммутатор VM1600 позволяет легко расширяться и адаптироваться к ряду сменных карт ввода/вывода ATEN. Коммутатор оснащен функцией автоматического преобразования сигнала, обеспечивающей возможность любого подключения цифровых видеоформатов, например DVI (VM7604 / VM8604) и HDMI (VM7804/VM8804), что делает его идеальным решением для крупномасштабных аудио/видео приложений, например, на радиостанциях, в центрах управления дорожным движением и транспортных службах, в центрах скорой помощи и кризисных центрах, а также в любых приложениях, требующих высокой скорости передачи сигнала A / V с возможностью настройки.
- позволяет подключать любой из 16 источников Видео к любому из 16 дисплеев в сочетании с модульными решениями Matrix от ATEN
- отличное качество видео — разрешение HDTV 480p, 720p, 1080i и 1080p (1920 x 1080); VGA, SVGA, XGA, SXGA и WUXGA (1920 x 1200)
- совместимость с HDCP 1.4
- Seamless Switch™ — обеспечивает непрерывные видеопотоки, переключение в режиме реального времени и стабильную передачу сигналов*
- edid Expert — обеспечивает оптимальный выбор настроек EDID для плавного запуска и высочайшего качества дисплея
- встроенный EDID Creator – предлагает простой способ настройки параметров edid
- легко переключаться между несколькими источниками и несколькими мониторами
- конфигурация оборудования:
- • кнопки на передней панели
- >
- • последовательный порт RS-232
- поддержка системы
- • графический интерфейс пользователя на основе браузера
- • telnet
- встроенный двунаправленный последовательный порт RS-232 для управления современной системой
- подключение во время работы:
- • модульная конструкция вентилятора
- • модуль питания
- • простая интеграция карт ввода/вывода
- видеостена — предлагает до 32 профилей подключения, которые можно настроить путем создания макетов с помощью сетевого графического интерфейса пользователя
- дополнительное резервное питание для обеспечения бесперебойной работы
- возможность обновления встроенного ПО через сеть
- возможность монтажа в стойку
- встроенный модуль масштабирования в каждом порту вывода, обеспечивающий поддержку масштабирования для различных разрешений видео примечание: если включен бесшовный переключатель, видеовыход не будет отображать 3D, Deep Color или чересстрочное например, 1080i). Чтобы эти функции стали доступны, отключите функцию Seamless Switch.
видеовход
интерфейсы
в зависимости от того, какая плата ввода/вывода вставлена
импеданс
100 Ом
макс. скорость передачи данных
10,2 Гбит/с (3,4 Гбит / с на трек)
макс. пикселей
340 МГц
совместимость
HDMI (3D, глубокий цвет, 4K)
совместимость с HDCP 1.4
управление бытовой электроникой (CEC)
совместимость с HDBaseT
аудио
вход
в зависимости от того, какая входная плата вставлена
выход
/p>
в зависимости от того, какая выходная плата вставлена
управление
RS-232
разъем: 1 x DB-9 гнездовой (черный)
конфигурация контактов последовательного управления:
контакт 2 = TX, контакт 3 = RX, Контакт 5 = земля
скорость передачи в бодах и протокол:
скорость передачи в бодах: 19 200, биты данных: 8, стоп-биты: 1, четность: нет, управление потоком: нет
RS-485/RS-422
разъем: 1 x разъем с пойманным винтом, 5-контактный
Ethernet
разъем: 1 X RJ-45 Female
EDID настройки
EDID режим: по умолчанию/разъем 1/ремикс/пользователь (поддержка мастера EDID)
источник питания
разъемы
1 x 3-контактный разъем переменного тока
номинальная входная мощность
переменный ток 100-240 В; 50-60 Гц; 1,0 а
потребляемая мощность
120 В переменного тока, 180 Вт; 230 В переменного тока, 172 Вт
*резервный источник питания это необязательно.
вентилятор
воздушный поток: 60 кубических футов в минуту
рабочее напряжение: 10,8–13,8 В постоянного тока
рабочая температура: от -10 до 70°C
окружающая среда
рабочая температура
0 - 40°C
температура хранения
-20 - 60°c
влажность
0 - 80% относительной влажности, без конденсации
физические свойства
корпус
металл
вес
17.00 кг ( 37.44 lb )
Размеры(Д х Ш х в)
48.22 x 39.90 x 26.59 см
(18.98 x 15.71 x 10.47 in.)
партия в упаковке
1 шт.
VM1600-16x16 модульный переключатель матрицы
- гарантия : 24 месяца
