АВТОМАТИЧЕСКОЕ ВКЛЮЧЕНИЕ ВОДЯНОГО НАСОСА - КОНТРОЛЛЕР
В наличии
Артикул
7434074419
3 750,00 грн.
контроллер уровня воды и жидкости
.
автоматическое включение водяного насоса и защита от сухого хода
.
контроллер позволяет управлять водяным насосом (или другим исполнительным устройством ) в зависимости от уровня воды в резервуаре. Измерение производится проводами (электродами), погруженными в воду.
.
.
лучший контроллер на рынке, отличается следующими характеристиками
- имеет светодиоды, информирующие о погружении электродов в воду
- имеет светодиодный индикатор включения насоса
- имеет дополнительную функцию (сигнал тревоги), то есть вход на электрод S3 и релейный выход, способный управлять дополнительным внешним устройством.
- высокое качество изготовления: профессиональные печатные платы, выполненные в цифровой технике, большинство компонентов в технологии smd, используется безопасный внутренний трансформатор питания, корпус фрезерован на станке с ЧПУ
- имеет 2 выхода (насос и сигнализация) реле короткого замыкания, поэтому вы можете управлять любым внешним оборудованием как на 230В, так и на более низких напряжениях, например, 12В или 24В.
.
.

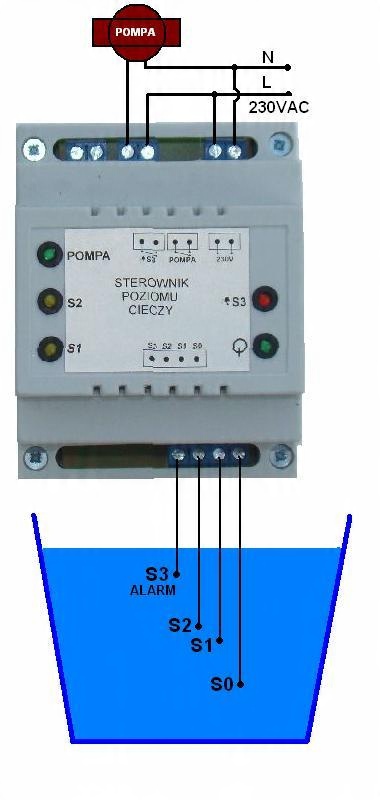

подключение контроллера и насоса (например, типичный насос 230V) на следующем рисунке:
.
измерительными элементами являются зонды (провода), погруженные в воду.
.
.
ниже всего находится общий зонд S0 (обычно внизу) выше-зонд S1 и немного над ним S2. Обычно контроллер включает выход насос, когда уровень воды находится выше зонда S2 и выключается, когда уровень воды находится ниже зонда S1.
.
.
но если кто-то хочет управлять наоборот, то есть выход насос включается, когда уровень воды находится ниже S1 и выключается, когда уровень воды находится выше зонда S2, то просто вставьте перемычку в контроллер (подробнее в руководстве).
.
.
в качестве зонда можно использовать обычные провода, хотя всегда лучше использовать элементы (например, винты) из нержавеющей или кислотостойкой стали.
.
.
через электроды и воду контроллер пропускает очень маленький постоянный ток max 50ua (микроампер) с напряжением max 2V (в среднем ниже 1V) таким образом, он полностью безопасен.
.
контроллер имеет светодиоды, информирующие о погружении зондов S1 и S2, а также светодиодные индикаторы питания и выхода насоса.
.
контроллер также имеет второй независимый канал управления (S3), позволяющий управлять дополнительным внешним устройством.
.
.
принцип работы очень прост: после погружения зонда S3 контроллер немедленно включит выход S3 (сигнал тревоги) и загорится светодиод S3. Когда уровень воды опускается ниже зонда S3 примерно через 2-3 секунды, выход S3 и диод гаснут. Эта задержка (2-3 С) играет роль простого гистерезиса, чтобы при частом погружении и обнаружении зонда S3 (например, приливы в резервуаре для воды) не происходило частого переключения реле S3.
.
.
.

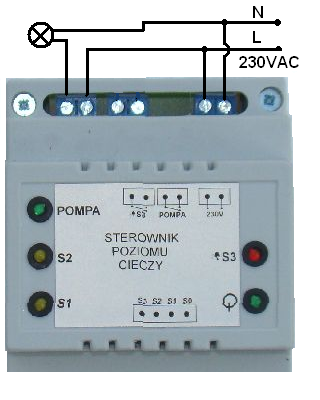

на следующем рисунке показан пример подключения внешней сигнальной лампы к выходу S3 (сигнализация). Конечно, вместо него (или параллельно) можно подключить другие внешние устройства, такие как насосы, соленоиды и т. д...
.
.

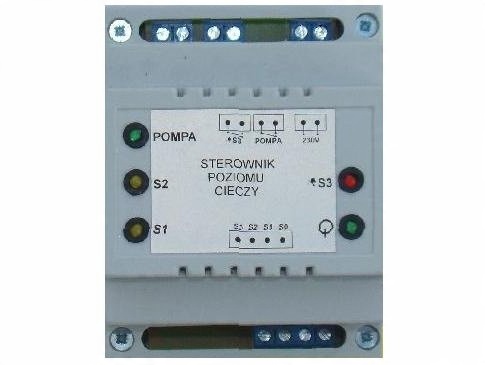

описание светодиодных индикаторов:
1 / слева сверху:
* индикатор включения выходного насоса
* погружной зонд S2
* погружной зонд S1
. .2 / справа сверху
* индикатор включения выхода S3 (сигнализация)
* индикатор питания драйвера 230V
..
технические характеристики:
- источник питания 230V Макс потребляемый ток 2W
- монтаж на DIN-рейку, ширина около 7 см
- выход короткого замыкания насос Макс 5А 230В
- выход короткого замыкания S3 (сигнализация) max 1A 230V
.контроллер также может работать с поплавковыми датчиками замыкания вместо зондов.
эти датчики должны быть зеркального типа в нижнем положении (не затоплены) тупой контакт (NO), а после заливки воды поплавок датчика поднимается и контакт замыкается. Конечно, датчики должны быть предназначены для работы в полном погружении. Контакт датчика должен быть минимальным при напряжении 10 В и токе 0,1 А. подключение показано на схеме ниже. Каждый датчик имеет 2-жильный провод и одну жилу каждого датчика подключаем к входу S0, а отдельные оставшиеся жилы датчиков подключаем аналогично S1, S2 и S3. Никаких посторонних напряжений на эти входы не должно быть! .
обязательно используйте 3 резистора по 1-10кОм прямо на Кубе S1, S2 и S3 (между контактом данного входа и началом провода поплавкового датчика. Они в комплекте. .
рядом пример подключения контроллера с поплавковыми датчиками.
.
драйвер абсолютно новый,
.в комплекте есть драйвер + польская инструкция, отправленная по электронной почте (PDF). .
у меня также есть поплавковые датчики для контроллера на другом аукционе.
.
