автомобильная антенна 3в1 Poynting несмотря на-3-13 LTE GPS
POYNTING Europe GmbH

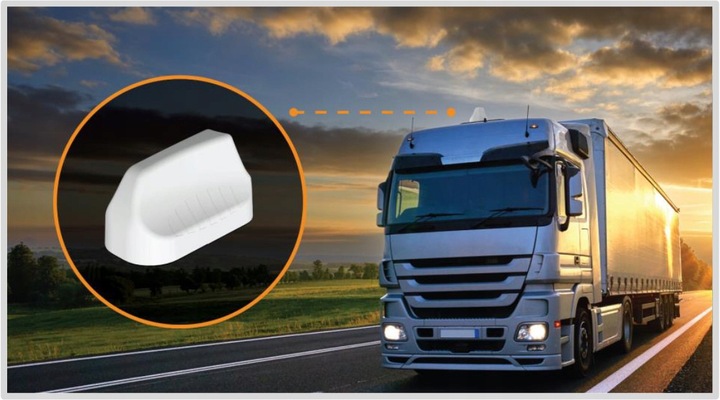

автомобильная широкополосная антенна 3в1 Poynting несмотря на-3-13 LTE 5.8 dBi GPS / ГЛОНАСС 21 дБи
высокоэффективная многочастотная антенна Несмотря на-3-13 3в1, обеспечивающая две сотовые антенны и одну GPS / ГЛОНАСС. Двухклеточные антенны несмотря на (для 2G / 3G / 4G) охватывают современные диапазоны от 690 МГц до 2700 МГц, а также новый появляющийся спектр LTE и 5G для диапазонов CBRS 450 МГц и 3,5 ГГц, которые становятся популярными в различных международных сетях сотовой связи для LTE. Сверхширокополосная производительность антенны позволяет использовать ее различными операторами и различными технологиями и готова к будущему сотовые технологии до 3,8 ГГц для приложений 5G. высокопроизводительная активная система GPS / ГЛОНАСС, работающая до -40 ° C. Несмотря на-3-13 он превосходит параметры большинства конкурентов благодаря вниманию к конструкции этого высокоэффективная антенна. Модели излучения всех элементов излучающих обеспечивают идеальный баланс между многонаправленностью, разнообразие моделей и хорошие способности излучения на желаемой высоты. Это важный критерий для транспортного и морского рынка. для чья антенна была специально разработана. Основные области применения-транспортные средства коммерческие / промышленные, морские, M2M и другие системы IoT, использующие широкую широкий спектр радиотехнологий, сохраняя при этом будущее в широком диапазоне частоты.
особенности продукта
- Сверхширокополосные диапазоны от 410 до 470 МГц, от 690 до 2700 МГц и от 3400 до 3800 МГц.
- продуманные, декоррелированные антенны обеспечивают отличную производительность Хотя в клеточных полосах
- вышеуказанные функции поддерживаются от 690 до 5800 МГц в соответствующих диапазонах, включая 450 МГц
- включает высокопроизводительную антенну GPS ГЛОНАСС
- тщательная механическая конструкция обеспечивает прочность, устойчивость к коррозии, воде и пыли (IP 68)
- независимость от плоскости заземление: несмотря на-3 имеет внутреннюю плоскость заземления, так что антенна подходит для использования на всех типах поверхностей
применение антенны
- транспорт широкополосный доступ, автоматизация и телеметрия для автобусов, коммерческих транспортных средств, грузовики и транспортные средства общественной безопасности
- Промышленная автоматизация, роботизированные машины и другие системы телеметрии M2M
- автоматизация сельское хозяйство и сельское хозяйство, такие как M2M и IoT
- Широкополосное распределение сотовая связь для судов / лодок (внутренние и близлежащие прибрежные суда)
- горнодобывающая техника и машинная связь, телеметрия и автоматизация (М2М и IoT)
графики производительности антенны
волновой коэффициент напряжения (VSWR) *
VSWR является измерение эффективности передачи радиочастотной мощности от источника мощность через линию передачи для нагрузки. В идеальной системе 100% энергия передается, что соответствует КСВ 1:1, хотя-3-13 обеспечивает отличную производительность на всех диапазонах с КСВ ≤2,5: 1 на уровне 90% полосы
* измеряется при длине провода около 2 м, заземление 650 x 650 мм и неиспользуемые порты с нагрузкой 50 ?
усиление в dBi
5,8 дБи пиковое усиление для всех диапазонов от 410-3800 МГц:
- усиление при 410-470 МГц: 1 дБи
- усиление при 690-960 МГц: 3,5 дБи,
- Усиление при 1710-2700 МГц: 5,8 дБи,
- усиление при 3400-3800 МГц: 4 dBi
модели излучения
Модели излучения - GPS
Презентация автомобильной антенны Poynting SAZ-3-15 5в1 (видео)
ссылка: https://www.youtube.com/watch?v=5iD6oDwlxP4
Технические характеристики
Нажмите здесь, для полной технической документации антенны.
