2023 Woyo PL006 Module Drive
for ≤12V Motor test with 4.5 inch LCD Screen
can test COP Coil-on-Plug Ignition Coil.(2P/3P/4P)
Main Functions:
1.Drive test ignition coil: including independent ignition, coil type, Module Type.
2.Drive test Fuel injector: including gasoline-powered car 12V fuel injector.
3.Привод и тест соленоидных клапанов и топливных измерительных клапанов, управляемых various Duty ratios.
4.Drive and test motors controlled by various Duty ratios, urea pump motors и т. д.
5.Drive and test idle stepping motors, instrument stepping motors, headlight follow-up steering stepping motor and so on.
6.Built - in PWM Signal Adjustable output frequency, amplitude and Duty ratio.Используется для имитации различных датчиков цикла, таких как air conditioning pressure sensor(duty cycle type),
air flowmeter (duty cycle type) и т.д.
7.Напряжение питания: 12V, with reverse connection protection, overcurrent protection.
поддержка для регулировки:
1.Electromagnetic coil driving current range: 0-10A
2.Выходной диапазон частот: 1 Гц-100 кГц
3.Duty Cycle range: 1% -100%
4.Signal Voltage Range: 0.1 V-10V (Depend on different motor)
5.Диапазон сопротивления реостата: 0-10kω
6. You can test ≤12V Motor, include
The motor of vehicle, Motorcycle, Toy,
сигнализация, инструмент...

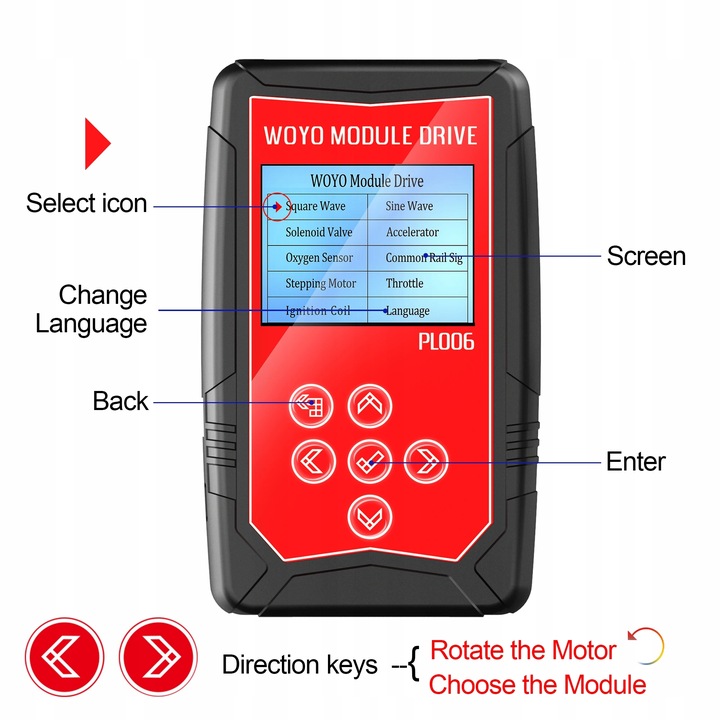

как новая версия (с октября 15, 2023) изменить языки?
1. Выберите "язык" на главной странице, чтобы войти на следующую страницу.
2. Нажмите " up "&" Down " кнопку, чтобы выбрать язык, который вам нужен.
3. Нажмите кнопку "Исправить", чтобы подтвердить свой выбор.
4. "Back" button and show you the language page you want.
как старая версия изменить языки?
1. Without power suuply, long press"back""up" button.
2. Подключение к 12V питания в то же время.
3. Она проснулась, языки поменялись. (Китайский / Английский / Испанский)
здесь есть список пакетов
вы можете выбрать страницу, которую вам нужно проверить, и отрегулировать диапазон, который вам нужен.
Square wave: 1-100khz ,amplitude 5/10V, can automatically read the resistance value of rheostat, and display the output analog resistance of rheostat during regulation;
Sine wave: 1-100khz, amplitude 5/10V, can automatically read the resistance value of Rheostat, and display the output Analog Resistance of Rheostat during regulation;
соленоидный клапан: 0-10A Control Relay open/close (управляемое частичное напряжение может быть настроено пользователем);
ускоритель:a/b=1:2 , a-channel voltage up to 2.5 V, B-Channel Voltage up to 5V, for Dual Synchronization coefficients Output Analog signals (can also be
Oxygen sensor:1V or 5V Analog Signal output;
Common Rail Signal: Analog Rail Pressure output, interface with Rail Pressure corresponding pressure and Analog Signal Voltage Parameters;
stepper Motor:4-wire 12V stepping Motor Drive, Maximum Power 6W (500mA);
Throttle:a+b=5V, используется для вывода аналогового сигнала с двойной синхронизацией coefficients (может также использоваться отдельно).
Ignition Coil: Adjust the stength, test 2P/3P / 4P ignition coil.

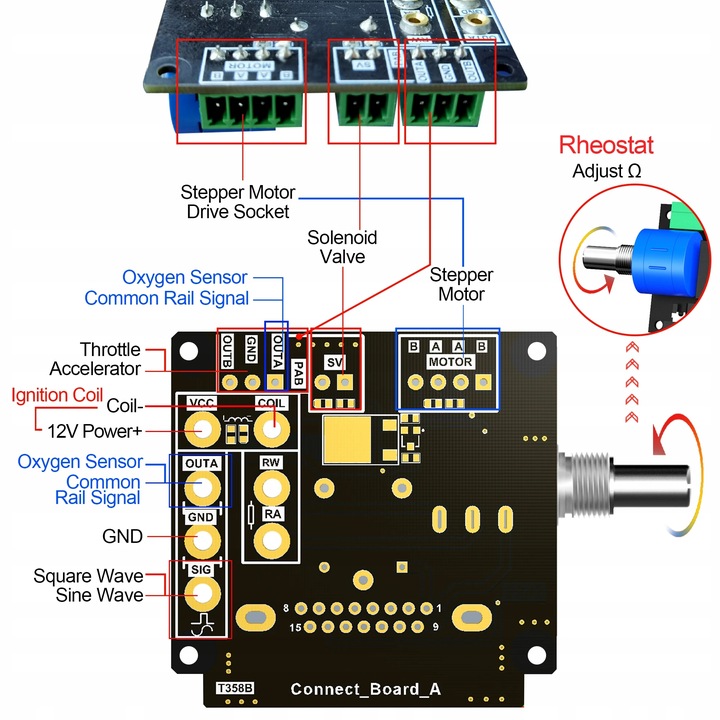

ключевое слово, которое вы видите на верхнем правом углу экрана ,означает, что вам нужно подключиться к печатной плате.
Operation:
1. Подключение к источнику питания 12 В.
2. Нажмите кнопку направления, чтобы выбрать содержание, которое вам нужно войти.
3. "< "&" & gt; " can rotate The motor or make it stretch out and draw back.
Как отрегулировать Реостат:
1. Long press " √ " +Rotate The knob of Rheostat in the же time.
2. Screen Shows real-time data (resistance value).
3. Get the resistance value (?) вам нужно.
This is the package you get.
can test: Automobile signal simulator, ignition coil injector, solenoid valve, idle stepper motor, Automotive Sensors simulator, pulse generator injectors, signal generator injector, ignition coil denzopil,
Any question, please feel free to us.
