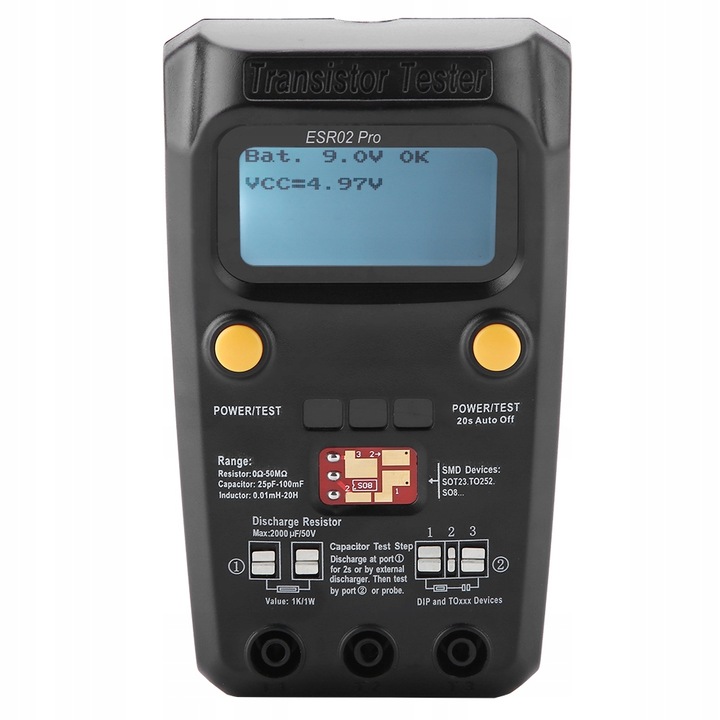

этот метр-небольшой инструмент для инженера, электронного обслуживания и фабрики. Очень легко тестировать подключаемые устройства и SMD, также можно тестировать различные типы диодов, триодов, тиристоров, позволяет анализировать тип устройства, полярность контакта, выход HFE, напряжение клапана, емкость разъема FET.

функции:

ключевая операция, тест загрузки, ключ для получения.

большой ЖК-дисплей с функцией подсветки для удобного чтения.

автоматически проверяйте контактные элементы и отображайте их на ЖК-дисплее.

автоматическое обнаружение компонентов, таких как биполярные транзисторы NPN, PNP, N-и p-канальные МОП-транзисторы, диоды (включая двойные диоды), тиристоры, транзисторы, резисторы и конденсаторы и т. д.

может обнаруживать напряжение прямого смещения эмиттера транзистора, диод защиты MOSFET и эталон коэффициента усиления.

измерение порогового напряжения затвора MOSFET и емкости затвора.

спецификация:

бренд: BSIDE

модель: ESR02 Pro

резистор: 0ω ~ 50Ω, разрешение: 0,01 ом

емкость: 25 pF ~ 100 mF, разрешение: 1 pF

индуктивность: 0,01 mH ~ 20h, разрешение: 0,01 mH

разрешение конденсатора ESR: 0,01?

черный цвет

размер: прибл. 14 * 8 * 4,5 см / 5,5 * 3,1 * 1,8

вес: около 214 г / 7,5 унций

использование инструкции:

нажмите "POWER / TEST", чтобы включить и начать тест. С помощью этой кнопки можно повторить несколько измерений, автоматически отключается через 20 секунд после измерения.

обеспечьте три типа розеток, каждый контакт 1 розетки, контакт 2 и контакт 3 подключены.

размещение устройства не требует порядка инструкций, и после измерения на экране отображается функция компонента каждого контакта.

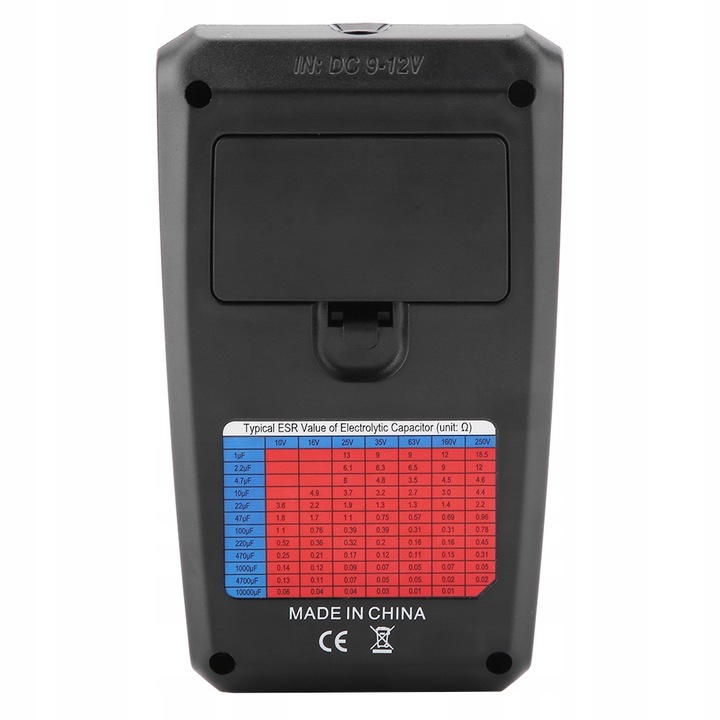

на обратной стороне находится таблица "типичное значение ESR электролитического конденсатора", она предназначена только для ориентации, это типичные значения для стандартного электролитического конденсатора при комнатной температуре.

калибровка:

закрутите тестовые контакты 1, 2, 3 вместе и нажмите кнопку „Power / TEST”, затем на экране будет предложено ввести калибровку, нажмите кнопку еще раз в течение 2 секунд для подтверждения. Через несколько секунд на экране вам будет предложено отпустить контакты 1, 2, 3, отпустить их и дождаться завершения калибровки.

список пакетов:

1 x тестер транзисторов

1 x руководство пользователя
