измельчитель веток AM-120tr-K предназначен для обработки и утилизации веток, планок, плит, ламелей и других древесных отходов путем измельчения. Измельчитель веток перерабатывает сырье на куски длиной 9...18 см, Этот размер не регулируется и зависит от диаметра (толщины) сырья. АМ-120тр-К может измельчать ветки диаметром до 120 см в зависимости от влажности и вида дерева. Измельченные ветки являются идеальным топливом для пиролиза и твердотопливных котлов, каминов, печей и другого отопительного оборудования, а также для производства древесного угля.

измельчитель веток AM-120tr-K приводится в действие тракторным ВОМ и устанавливается на стандартную трехточечную систему подвески. Минимальная мощность трактора, необходимая для работы измельчителя веток, составляет 24 л. с.

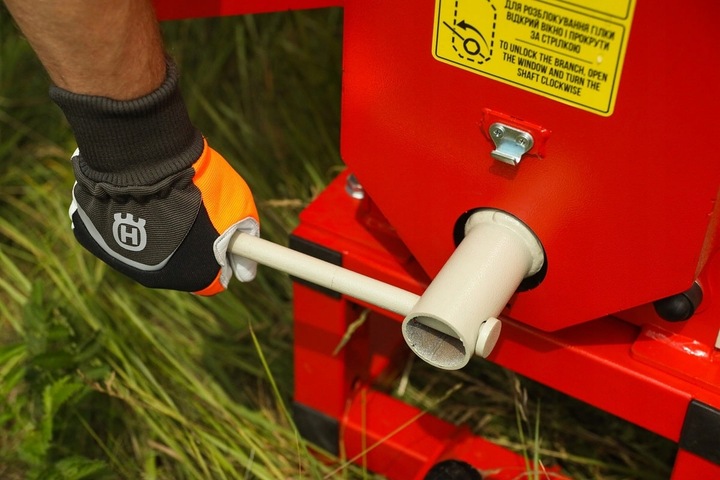

мы рекомендуем подключить измельчитель к трактору с помощью вала отбора мощности T5 с фрикционной муфтой. Сцепление защищает трактор и измельчитель от критических нагрузок. Он состоит из фрикционных дисков, которые прижимаются винтами и пружинами. Чем сильнее зажаты пружины, тем большую вращательную нагрузку могут выдержать диски. Как работает сцепление: например, вы бросаете ветку, и она застревает, в этот момент ножи измельчителя останавливаются, но Трактор хочет продолжать вращаться. В этот момент диски сцепления вом начинают вращаться. Таким образом, измельчитель остановился, и трактор вращается, и ничего не повреждено. Просто остановите вом трактора, выньте ветку, и вы сможете снова начать работу. Вал вом не входит в комплект измельчителя, но вы можете купить его у нас или использовать свой собственный, если он имеет правильно отрегулированную муфту.

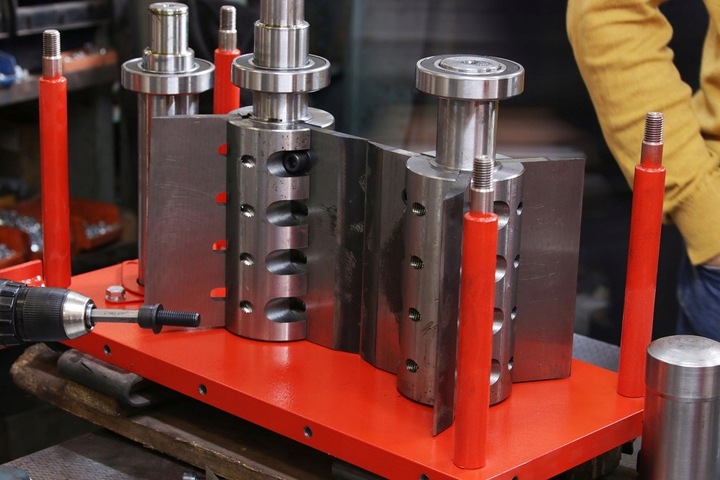

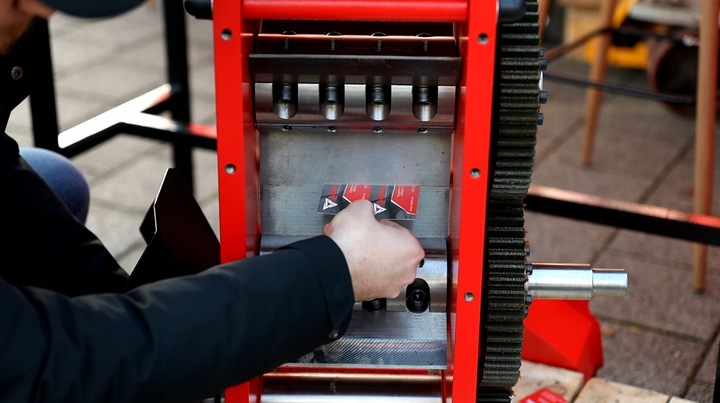

режущий механизм состоит из двух пластин, приводного вала и двух рабочих валов с ножами. Маховик устанавливается на приводной вал измельчителя. Он предназначен для увеличения крутящего момента и момента инерции. Это позволяет срезать ветви большего диаметра с помощью тракторов меньшей мощности. Также маховик снижает нагрузку на вал отбора мощности трактора.

диаметр маховика - 300 мм, Вес-20 кг. Толщина-37 мм

шестерни соединяются с рабочими валами с помощью быстроразъемных конических муфт. Этот тип соединения является ключевым отличием между нашими измельчителями и другими производителями, которые используют жесткие шлицевые или шпоночные соединения, что со временем приводит к невозобновляемым повреждениям или дорогостоящему ремонту.

конические муфты выполняют несколько функций:

1. Они позволяют идеально расположить ножи в одной плоскости.

2. Они позволяют отрегулировать режущий механизм и избежать растрескивания во время работы.

3. Они предотвращают разрушение режущего модуля при превышении нагрузки.

горловины рабочих валов отшлифованы, что обеспечивает плотную посадку конических муфт. Муфты несут необходимую для работы нагрузку и прокручиваются только при аварийных нагрузках, чтобы предотвратить повреждение оборудования.

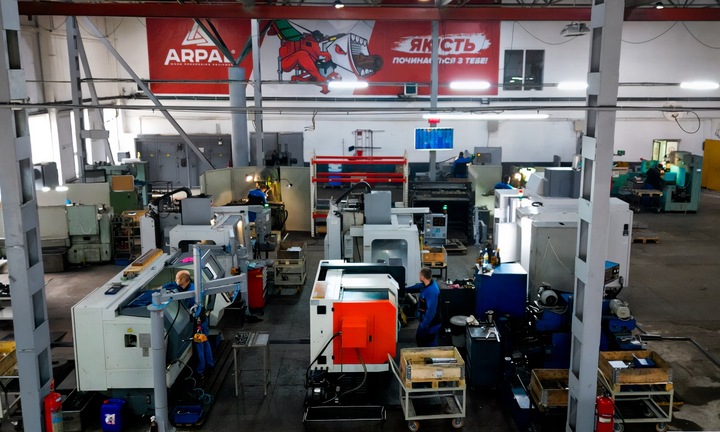

каждая часть режущего модуля изготавливается отдельно на станках с ЧПУ. Это позволяет добиться высокой точности, качества и соосности деталей режущих элементов.

благодаря четким посадкам и идеально ровным плоскостям модуль четко собран. Механизм работает хорошо и плавно, как часы.

в сварной конструкции велика вероятность различных искажений и деформаций при сварке, что приводит к потере правильной геометрии и соосности режущего модуля. Поначалу такие проблемы могут не отразиться на работе, но позже, после длительного использования, это приведет к серьезным поломкам. И самое главное в этом варианте вы не сможете отремонтировать и решить эту проблему, в отличие от сборной конструкции, которую можно полностью разобрать одним ключом и заменить каждую отдельную деталь.

ножи

рабочий элемент измельчителя-ножи. На измельчителе веток ?? - 120TR-K установлено 6 ножей, Ножи изготовлены из стали AISI 5140, имеют двойной угол шлифования и обязательно проходят процесс термообработки на современном устройстве индукционного нагрева. Ножи измельчителя вставляются в фрезерованный паз рабочего вала, эта технология позволяет значительно снизить нагрузку на болты крепления ножей.

измельчитель AM-120tr-K установлен на жесткой усиленной раме из формованной трубы, предназначенной для длительных нагрузок. Рама оснащена универсальным креплением к буксирному крюку или тракторному прицепу. Измельчитель удобно перевозится на том же сцепном устройстве, что и трактор и прицеп.

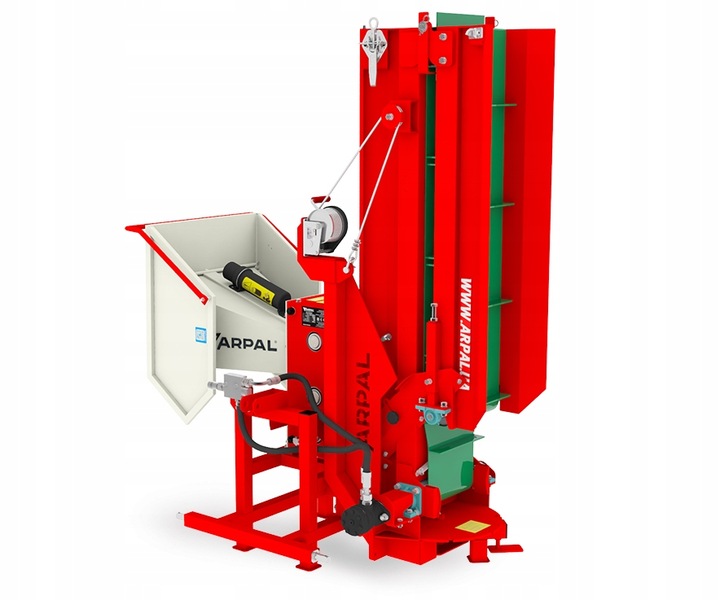

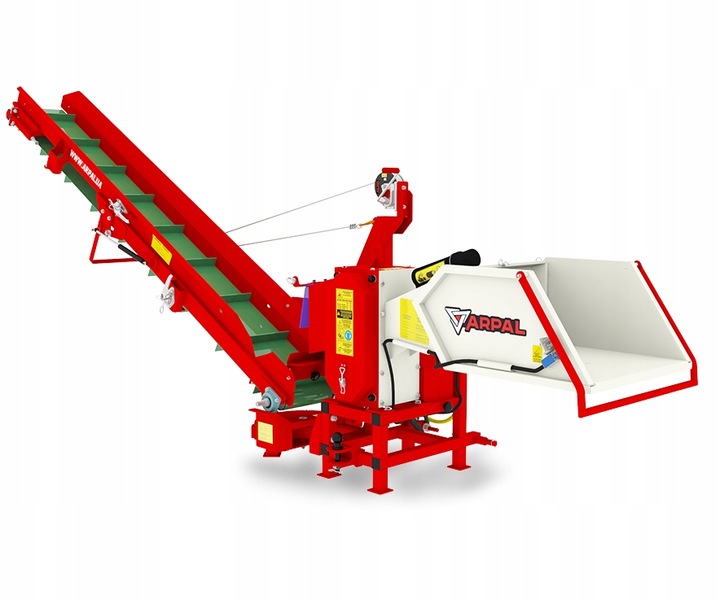

измельчитель веток АМ-120тр-к оснащен конвейером, который позволяет подавать измельченное сырье непосредственно на прицеп автомобиля или в специальный контейнер (контейнер, биг-бэг). Конвейер может значительно повысить эффективность работы и уменьшить количество персонала при работе с измельчителем веток. Гидравлически поднимая измельчитель на сцепке трактора, вы можете увеличить высоту загрузки. Чтобы конвейер работал, он должен быть подключен к гидравлической системе Трактора. Скорость вращения конвейерной ленты контролируется регулятором потока масла, а угол наклона контролируется лебедкой. AM-120TR-K оснащен лебедкой AL-KO. Важной особенностью измельчителя веток АМ-120тр-К является вращающийся конвейер, который можно поворачивать на 90 и 45 градусов.

заботясь об удобстве вашей работы, мы устанавливаем газовые лифты на конвейерные ленты. Они значительно облегчают процесс разворачивания и складывания транспортировочной ленты.
