описание товара

цифровой осциллограф Jye Tech модель DSO138-это современное устройство на базе процессора ARM Cortex-M3 (STM32F103C8) и включает в себя 2.4-дюймовый цветной TFT-экран. Осциллограф имеет выборку 1 МБС, точность 12-бит. Точные параметры ниже.

продается готовый к использованию собранный модуль цифрового осциллографа, новый, не используется.

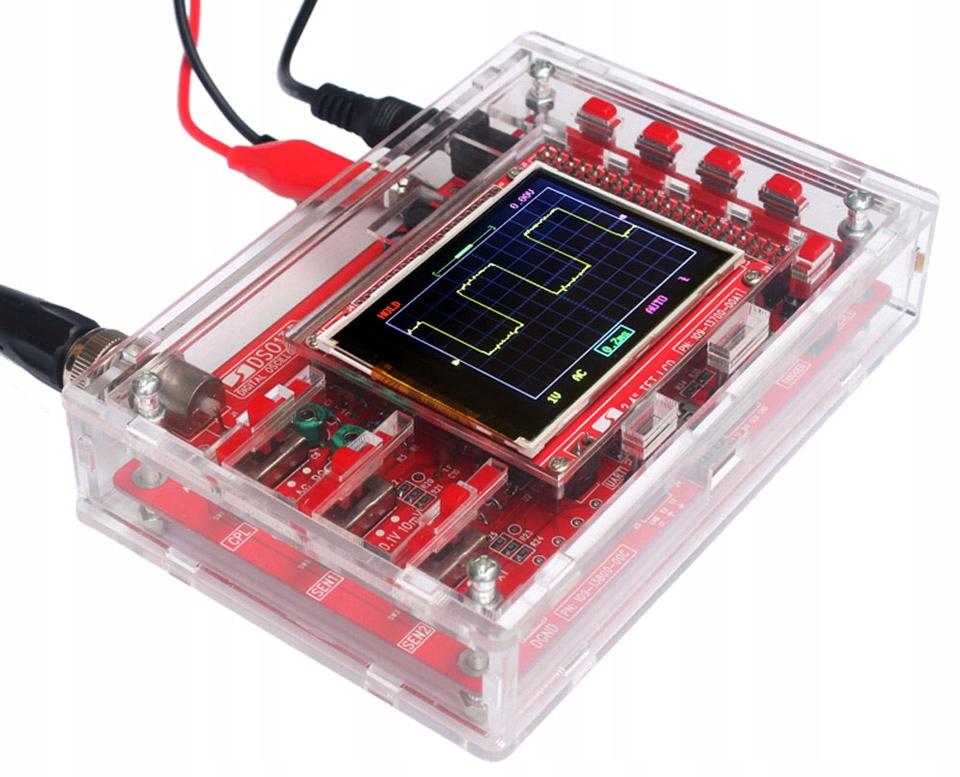

на другом аукционе корпус для проданного осциллографа. На этом аукционе продается сам модуль.

параметры модуля: < /h2 >

максимальная частота дискретизации в реальном времени: 1 Msps

точность: 12-бит

буфер выборки: 1024 байт

аналоговая полоса пропускания: 0-200 кГц

вертикальная чувствительность от: 10mV/Div до 5V/Div (1-2-5 выбор шага)

входное сопротивление: 1мом

максимальное входное напряжение для зонда 1-1: 50vpp

максимальное входное напряжение для зонда 10:1: 400vpp

триггерные режимы: DC/AC / GND

диапазоны базового времени от: 10μs / Div до 50 s / Div (1-2-5 выбор шага)

рабочее напряжение: DC 9 в

размер печатной платы: 117x76 мм

размер экрана: 52x40 мм

вес упаковки: 119 г
