Детали фрезерного станка ETOPOO отладчик угловые уплотнения ap25 / 30 / 46

(Wj) цвет приобретенного продукта:

AP46

материал:

сталь, поверхностно закаленная до HRC58-62°, никелированная.

цвет:

серебро

тип:

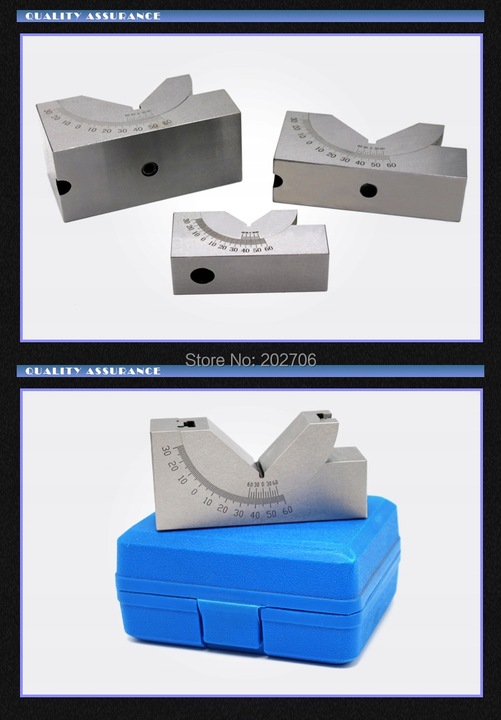

KP25 KP30 KP46

применение:

в фрезерном станке, хобарке, шлифовальном станке и сверлении с регулируемым углом на ноже, скрещенные или с другими ручками будут обрабатываться после зажима заготовки, такой как наклон обработки, сверление косые и так далее.

применение:

(1), ослабьте винт, потяните V-образный блок вдоль основания вращения направляющего колеса, ища целевой угол. (2), применение правила чтения курсора, основной шкалы на индексе 1°, индекс курсора 10". Линия" 0 "на курсоре выровнена с линией" 0 " на главной шкале, чтобы указать, что измерительная плоскость A параллельна опорной плоскости, а опорная плоскость B перпендикулярна опорной плоскости. Когда линия курсора " 0 "находится справа от основной линии" 0", градус считывается линией курсора" 0", а результат считывается шкалой правой линии курсора" 0 " (показания такие же, как у нагрудного зажима) градусов ( ° ), минут (') что измерительная поверхность A, B поворачивает угол против часовой стрелки. ? Когда строка курсора " 0 "находится слева от строки" 0", градус читается курсором" 0", а результат читается левой шкалой строки курсора"0". Считайте градус ( ° ), точки ( ' ) сказал A, B, измеряя угол поворота по часовой стрелке. Ø после регулировки угла к целевому значению затяните блок V к основанию.

основные технические индикаторы:

(1) Когда измерительная поверхность a параллельна базовой поверхности, а измерительная поверхность B перпендикулярна плоскости данных, линия "0" курсора не совпадает с основной линией шкалы "0" больше 3", а кривизна обоих концов курсора отличается от основной шкалы степень совпадения не больше 5"; с другой стороны, затяните винт так, чтобы основная шкала 0° линия и выравнивание курсора "0", измерительная площадь A и параллельность опорной плоскости были не более 0,01 мм, измерительная площадь B и вертикальная плоскость не более 0,01 мм (2) в твердом состоянии, ошибка индикации регулируемого угла не более ± 10 '

посылка включает в себя:

1 х регулируемый угловой блок 1 х гаечный ключ

Примечание:

допускается погрешность в 1-5 мм, вызванная ручным измерением дисплей на фотографиях может немного отличаться на мониторе компьютера, поскольку мониторы не откалиброваны одинаково
