динамометрический ключ - это точный инструмент для измерения крутящего момента. Он используется для скручивания резьбовых крепежных деталей, чтобы крутящий момент соединения был известен и соответствовал типу материала и прочности болта и гайки.

ключ состоит из головки с квадратным хвостовиком и рычага передачи силы. Головка используется для крепления шестигранных головок.

технические характеристики

• Длина [мм]: 465
• размер привода [дюйм]: 1/2"
• значение крутящего момента [нм]: 28 - 210

назначение / применение

в основном используется в автомобильной технике для точного зажима и везде, где производитель определил требуемый момент затяжки соединения.

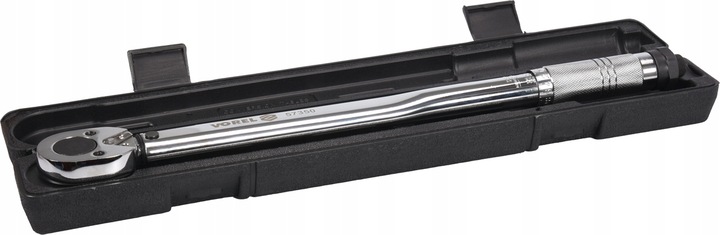

содержимое упаковки

использование

• выберите подходящую шкалу Nm или in-lbs. Отвинтите стопорный винт, расположенный на конце микрометрической ручки, до упора.

• установите Микрометрическую ручку так, чтобы „0” на шкале ручки совпадало с вертикальной линией на рычаге ключа.

• вращать Микрометрическую ручку по часовой стрелке до тех пор, пока не будет установлен требуемый крутящий момент. Желаемый крутящий момент устанавливается в тот момент, когда шаг на микрометрической ручке будет совпадать с вертикальной линией на рычаге гаечного ключа.

• затем закрутите стопорный винт до упора и установите правильное направление вращения храповика, после чего ключ будет готов к использованию.

• на шлиц гаечного ключа необходимо установить соответствующий колпачок. При затяжке достижение заданного момента сигнализируется щелчком гаечного ключа. Если вы услышите или почувствуете щелчок, прекратите затягивание.

сравнительное сопоставление моментов в разных единицах длины и силы:

• 1 кг*см = 13,887 унции*дюйм (унция X дюйм)
• 1 кг*см = 0,867 фунта*дюйм (фунт X дюйм)
• 1 кг*м = 9,80665 Н*м (Ньютон X метр)
• 1 кг*м = 7,233 фунт*фут (фунт X Фут)
• 1 фут*фунт = 12 фунтов*дюйм (фунт x дюйм)
• 1 DM*n = 14,16 унций*дюйм (унция x дюйм)
