электрическая система в комплекте квадроцикл ATV 125 110 жгут проводов для квадроцикла KPL HB катушка модуль переключатель зажигания переключатель регулятор реле трубка
полная электрическая система, предназначенная для многих китайских квадроциклов 125, 110, 70 HB. Товар абсолютно новый.
В комплекте:
- электрическая

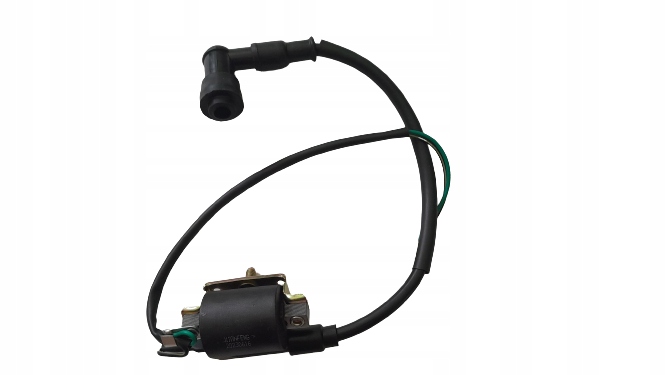

- Катушка зажигания
- Модуль зажигания с зеленой или белой кости (в зависимости от поставки)
- Зажигание с ключом
- Регулятор напряжения в серебре или черном (в зависимости от поставки)
- Реле стартера
- Переключатель на руль
Кубики подключения:
Задняя часть Квадроцикл:
- Провод аккумулятора "+" завершен коннектором на болт для аккумулятора
- Провод аккумулятора "-" закончился коннектором на болт для аккумулятора
- Провод аккумулятора "+" завершен коннектором на болт реле стартера
- Провод аккумулятора "-" закончился коннектором на болт реле стартера
- Предохранитель в корпусе
- Кубик женский 2-контактный разъем реле стартера (реле стартера в комплекте)
- Кубик женский 4-контактный разъем большое регулятора напряжения (регулятор напряжения входит в комплект)
- Кубик мужской 4-контактный разъем большое и 1 провод-зеленый завершен заколка штепсельный круглый подключения генератора переменного тока
- Кубик женский 2-контактный разъем
- Кубик, мужская 6-контактный разъем с 2 проводами
- Кубик-мужской, 3-контактный разъем
- Кубик женский 2-контактный разъем
Передняя часть Квадроцикл:
- Кубик мужской 9-контактный разъем с 7 проводами переключателя на руле (выключатель в комплекте)
- Кубик 6-контактный разъем с 5 проводами от модуля зажигания (модуль зажигания в комплекте)
- Кубик мужской 4-контактный разъем замка зажигания (замок зажигания с ключами в комплекте)
- Кубик мужской 2-контактный разъем катушки зажигания (катушка зажигания в комплекте)
- Кубик женский 9-контактный разъем с 4 проводами
- Кубик женский 4-контактный разъем
- Кубик женский 2-контактный разъем
- 2 провода в футболке завершено wsuwkami женскими плоскими
- Кубик женский 3-контактный разъем
- Кубик женский 3-контактный разъем
- Кубик женский 3-контактный разъем
- Куб женский 3-контактный разъем
Выключатель:
- Есть кнопка стартера
- Выключатель / выключатель лампы освещения: длинный / короткий / выкл
- Кнопка выключения / включения зажигания
- Ширина выключателя: 40
- На руль 22 мм
Подходит для:
- Quad ATV 110
- Quad ATV 125
- Quad ATV 70
- Выше квадроциклы могут быть и другие электрические установки, перед покупкой сравнивайте с оригиналом
