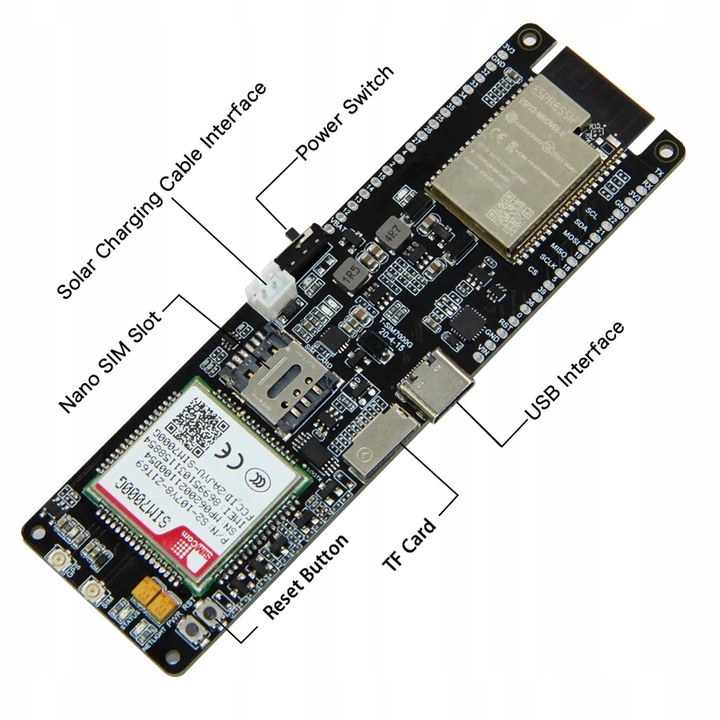

модуль T-SIM7000E от LilyGO для подключения GSM 2G. Модуль построен на основе микроконтроллера ESP32, обеспечивающего связь WiFi и Bluetooth. Благодаря встроенному GPS пользователи получают возможность отслеживать местоположение в режиме реального времени, что пригодится в проектах IoT. Для питания на задней панели была установлена корзина для ячейки 18650, а также дополнительный порт для подключения солнечной панели, способной заряжать аккумулятор. Вы можете успешно расширить свой проект с помощью дисплея или дополнительных датчиков. На плате мы находим слот для nano SIM-карты и разъем для карт TF microSD.
важно:
- вы не можете использовать GSM-модем и модуль GPS одновременно, при загрузке местоположения с GPS необходимо отключиться от мобильной сети.
- переключатель вкл / выкл работает только для питания ячейки, вставленной в встроенную батарейную корзину.
- при питании от батареи не будет напряжения 5 В на выводе VIN, у нас есть доступ только к 3.3 V
- рекомендуемые солнечные панели, заряжающие элемент, не должны иметь напряжения, превышающего 6V
- в то время как карта памяти вставлена будет невозможно загрузить новый эскиз на ESP
- если у вас возникли проблемы с подключением, ознакомьтесь с указаниями на главной странице проекта на Github
- модуль T-SIM7000E
- GSM антенна
- GPS антенна
- кабель питания JST 2P
- 2 x полоса goldpin
- микроконтроллер: ESP32 Xtensa dual-core 32-бит LX6)
- тактовая частота: 240mhz
- FLASH: 4MB
- PSRAM: 8MB
- SRAM 520 kB
- подключение Bluetooth 4.2 BLE (low energy), WiFi 2.4 GHz 802.11 b/g/n
- подключение GSM: SIM7000E
- передача: GPRS, CAT-M, CAT-NB, GSM
- система позиционирования: GPS, ГЛОНАСС, BeiDou
- разъем nanoSIM
- разъем для карт памяти TF
- разъем USB-C Программирование ESP32 и питание
- ячейка 18650
- размеры: 110 мм x 33 мм x 10 мм
ссылка на репозиторий проекта на Github: https://github.com/Xinyuan-LilyGO/LilyGO-T-SIM7000G
комплект включает:
спецификация:
