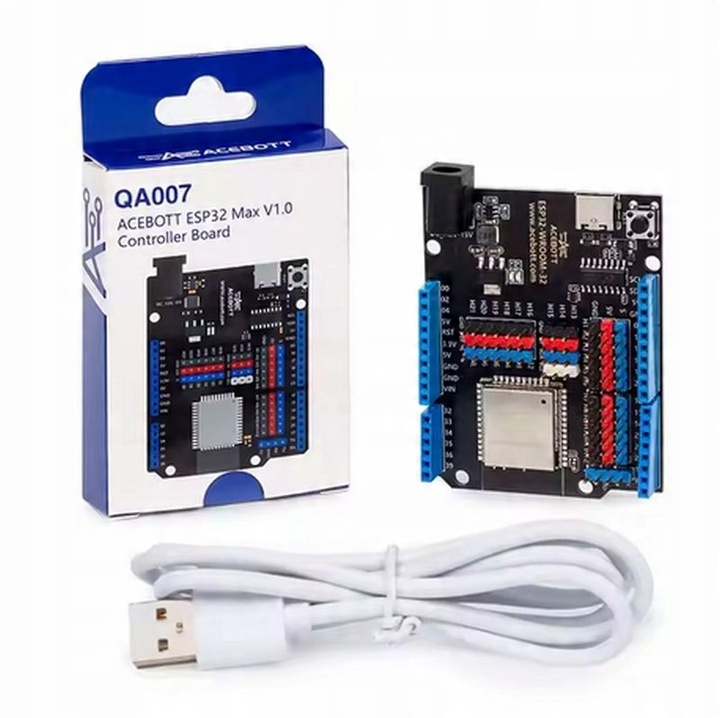

ESP32 MAX V1. 0 ESP32 - WROOM-32 DEVELOPMENT BOARD ACEBOTT оригинал

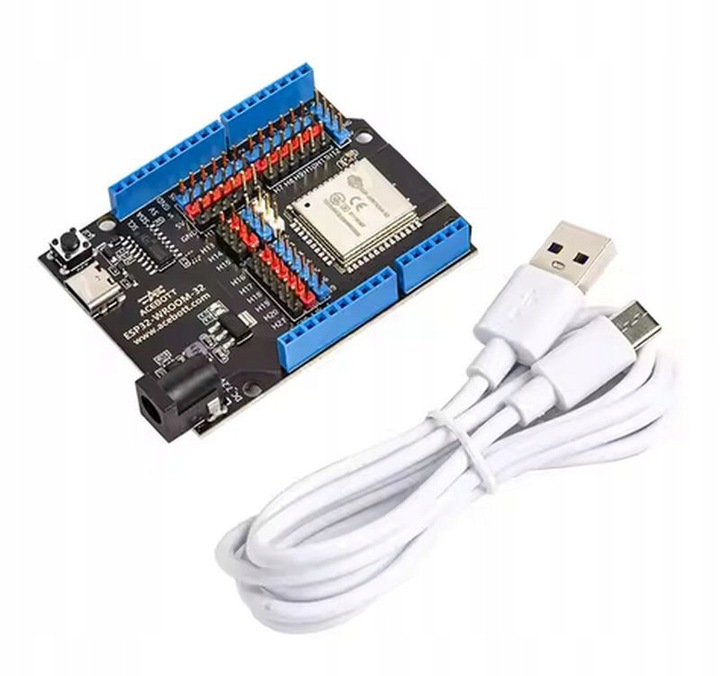

ESP32 MAX V1.0 ESP32 - Wroom-32 DEVELOPMENT BOARD

руководство пользователя – ESP32 Max 1.0

к каждому набору прилагается карточка со ссылкой для скачивания информации!

введение:

плата управления ESP32 Max 1.0 - это микро-контроллер с низким энергопотреблением и высокой эффективностью, идеально подходящий для проектов Интернета вещей (IoT).

оснащен двухъядерным процессором 240 МГц, 520 КБ оперативной памяти и 4 МБ флэш-памяти. Он имеет встроенный модуль Wi-Fi и Bluetooth 4.2 для беспроводной связи. Благодаря 34 портам GPIO позволяет подключать и управлять несколькими периферийными устройствами.

особенности:

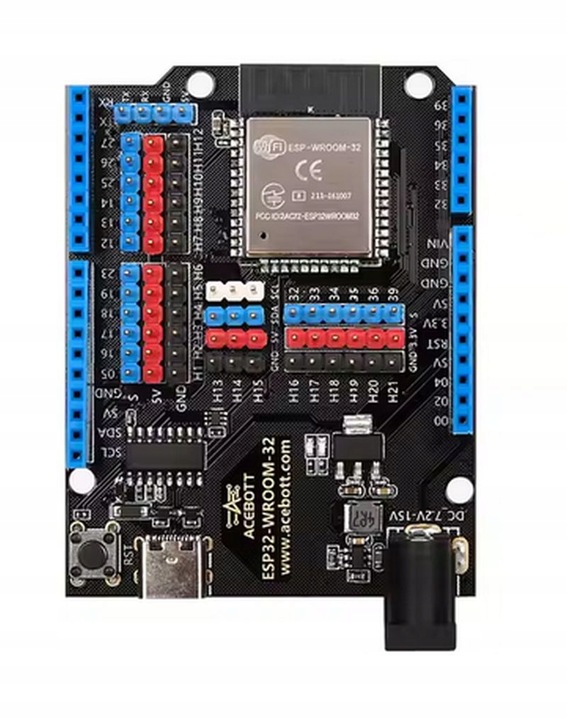

• разъем Type-C – улучшенная совместимость с современными устройствами.
• все контакты ввода-вывода выводятся-это облегчает прототипирование и разработку проектов.
• не требует дополнительной макетной платы-штекерные и гнездовые разъемы включены, цветная маркировка контактов помогает в проводке.
• защита Type-C – оснащена диодами защиты ESD (от электростатического разряда) и TVS (от перенапряжения), защищающими систему от повреждений.

технические характеристики:

• параметр: значение
• подключение: Wi-Fi, Bluetooth Low Energy
• IC: ESP-WROOM-32
• частота процессора: 240 МГц
• ROM:/B>448 КБ
• RAM (SRAM):520 КБ
• флэш-память:4 МБ
• интерфейсы:UART, I2C, SPI, can
• входное напряжение:6-18 в
• распиновка:25 цифровых, 15 аналоговых, 25 PWM, 2 DAC, 2 UART, 2 SPI, 1 I2C

руководство пользователя-основные шаги:

Шаг 1: Подготовка

• установите среду разработки Arduino IDE или PlatformIO.
• в Arduino: добавьте плату ESP32 в "Board Manager"

Шаг 2: Подключение

• подключите плату к компьютеру с помощью кабеля USB-C.
• выберите COM-порт и соответствующую плату „ESP32 Dev Module” в меню "Инструменты".

Шаг 3: Программирование

• загрузите пример программы (например, мигание светодиода).
• после успешной загрузки кода плитка начнет его выполнение.

Шаг 4: Использование GPIO

• используйте цифровые контакты для управления светодиодами, двигателями, реле.
• аналоговые контакты позволяют считывать значения с датчиков (например, температуры).
• используйте интерфейсы UART / SPI / I2C для связи с модулями (GPS, OLED и т. д.).

примечания по безопасности:

• не превышайте напряжение питания 18 в-это может привести к необратимому повреждению системы.
• перед подключением внешних элементов отключите питание.
• плитка не влагостойкая-используйте в сухой среде.
