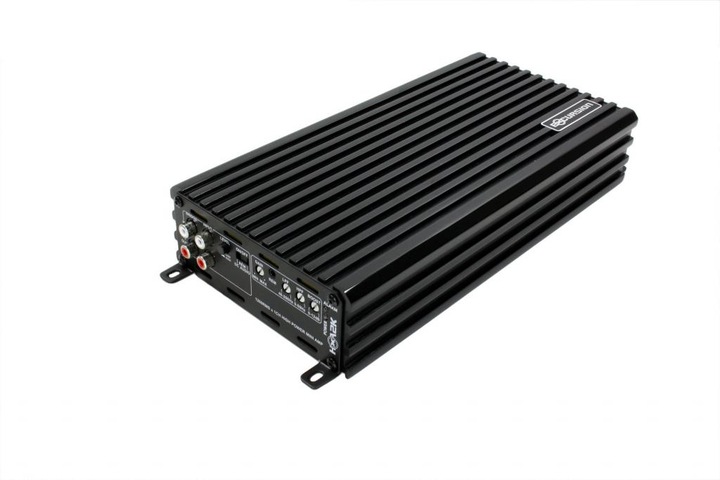

Excursion HXA-65
4-канальный автомобильный усилитель 4x100-125w/2x250w, стабильный до 2Ω, аналоговый (класс AB), входы сигнала Hi/Lo, автоматическое включение/выключение, небольшие размеры .
аналоговый 4-канальный усилитель с высокой эффективностью и небольшими размерами построен на основе двухсторонней печатной платы, изготовленной по технологии поверхностного монтажа SMD. Усилитель оснащен системой подавления шума и помех, а также многодорожечной системой защиты от перегрузки, короткого замыкания на выходе динамика, перегрева и слишком низкого или слишком высокого напряжения питания. В стандартном оборудовании также есть плавно регулируемые фильтры LP и HP с возможностью работы в режиме BP Subsonic (Band Pass), эквалайзер усиления баса "Bass Boost", система "Auto Turn ON/OFF", управляющая включением и выключением усилителя, а также входы "High / Low Input" для аудиосигнала уровня динамика и уровня RCA (общие входы сигнала для режима "High / Low" через разъемы RCA). Усилитель HXA-65 может стабильно работать с нагрузкой с минимальным импедансом 2Ω в каждом канале или 4Ω на мостовом соединении (мост).
основные характеристики:
- количество каналов: 4
- выходная мощность. RMS / 4Ω (nap. включи. 14,4 В): 4x100 Вт
- выходная мощность. RMS / 2Ω (nap. включи. 14,4 В): 4x125 Вт
- выходная мощность. RMS / 4ω мост (нап. включи. 14,4 В): 2x250 Вт
- Частотная характеристика: 15-25 000 Гц
- макс. уровень искажений THD/4ω: 0,05 %
- сигнал/шум (S/N Ratio): 80 дБ
- чувствительность входов для сигнала RCA (LOW Level): 0,2 - 5,0 в
- чувствительность входов для сигнала динамика (HIGH Level): 0,5 - 15,0 в
- фильтр LP-Front/Rear с плавной регулировкой: 0 - 300 Гц
- фильтр HP-front с плавной регулировкой: 0 - 300 Гц, также в режиме Band pass filter (Subsonic)
- фильтр HP-rear с плавной регулировкой: 0 - 80 Гц, также в режиме Band pass filter (Subsonic)
- эффективность /4ω: >60 %
- рабочее напряжение: 10-15 в
- предохранитель: требуется внешний 60 а
- защита от высокой температуры: от 80 °C
- защита от низкого напряжения питания: ниже 8 в
- размеры корпуса без разъемов(ш/в)140/54/280 мм
- работа в аналоговом классе "AB".
- технология: SMD, полный MOSFET, военный стандарт.
- режимы работы фильтров: FULL / HPF / BPF (в режиме BPF включены оба фильтра: HP и LP).
- аудио вход сигнала спереди / сзади: 4xRCA (общий для сигнала высокий / низкий).
- аудио выход сигнала: нет.
- переключатели для выбора уровня входного сигнала HIGH / LOW (сигнал уровня динамика или RCA).
- общий вход сигнала HIGH или LOW через разъемы RCA после выбора соответствующего режима работы с переключателем LEVEL (мы рекомендуем использовать адаптивные разъемы RCA / GL Excursion XML и Excursion XFM-продаются отдельно).
- 3 варианта управления включением и выключением усилителя на выбор (выбор переключателя ВКЛ/ВЫКЛ):
1. REM-управление путем подачи на разъем "Remote" управляющего напряжения + 12В от головного устройства
2. DC - автоматическое управление постоянным напряжением (прибл. + 6V), потребляемый входами RCA от проводов громкоговорителя головного устройства (работает при предварительном выборе переключателя уровня входного сигнала уровня громкоговорителя)
3. AUDIO-автоматическое управление усилителем при обнаружении на входах RCA усилителя импульсов аудиосигнала (например, музыки).эта опция имеет макет задержки времени.
- коррозионно-стойкие никелированные розетки и разъемы для проводов.
- массивные клеммы с шестигранными винтами для силовых кабелей сечением до 21 мм2.
- массивные клеммы с шестигранными винтами для акустических кабелей сечением до 10 мм2.
- системы защиты от перегрузки, короткого замыкания на выходе динамика, перегрева и низкого напряжения
TURN ON/OFF - 3 варианта управления усилителем (Remote)
усилитель Excursion HXA-65 имеет микросхему „Remote”, отвечающую за включение и выключение усилителя, которая может работать в трех режимах, выбираемых переключателем ON/OFF. Первый вариант (REM) работает для входного сигнала HIGH и LOW, и это стандартное управление усилителем путем подачи напряжения +12 В на его разъем REM. Два других варианта управления (опция DC и аудио) работают как система "Auto Turn On / Off „и могут использоваться в случае, если головное устройство не имеет стандартного выхода управления”Remote". Если переключатель вкл / выкл находится в положении постоянного тока и ранее был выбран тип входного сигнала HIGH (сигнал уровня громкоговорителя), система автоматически включит усилитель, когда при включении головного устройства на проводах громкоговорителя появится постоянное напряжение ок. 6V относительно веса источника питания. Этот тип управления может применяться к большинству стандартных головных устройств, имеющих внутренний усилитель мощности, построенный на интегральных схемах. Однако эта опция может не работать с более продвинутыми заводскими аудиосистемами, оснащенными внешним усилителем, где на проводах динамиков отсутствует постоянное напряжение(например, некоторые модели BMW). Если переключатель вкл / выкл находится в положении аудио, то микросхема включит или выключит усилитель в зависимости от обнаружения импульсов аудиосигнала на сигнальных входах RCA. Этот режим имеет макет задержки времени. при использовании микросхемы "Auto Turn On/Off" (опция постоянного тока или аудио), коннектор REM +12V , расположенный рядом с разъемами силовых кабелей, выполняет роль автоматически управляемого удаленного выхода, который может использоваться для включения / выключения других устройств, например последовательных усилителей мощности.
