изделие для самостоятельной сборки.

✅ профессиональный функциональный генератор на основе микросхемы XR2206:

• корпус из прозрачного эстетического оргстекла обеспечивает долговечность и защиту.
• генерирует сигнал в диапазоне частот от 1 Гц до 1 МГц.
• амплитуда выходных сигналов: 0-3V для синусоидальных и треугольных сигналов, 3V для прямоугольных сигналов.
• нет регулировки амплитуды для прямоугольного сигнала.
• идеально подходит для начинающих и продвинутых электронщиков.

✨технические характеристики генератора XR2206✨

• генератор на основе: чип XR2206
• диапазон частот: от 1 Гц до 1 МГц
• потенциометр для регулировки выходной амплитуды.
• источник питания (DC-Jack): 9-12 в

✅выходной сигнал:

• GND – выходная масса
• SQR – выход прямоугольного сигнала
• SIN/Tri – выход синусоидального или треугольного сигнала

✅ разъем:

• J1: выбор диапазона генерируемых частот (диапазоны маркировка на корпусе)
• J2: выбор типа формы волны (синусоида или треугольник)

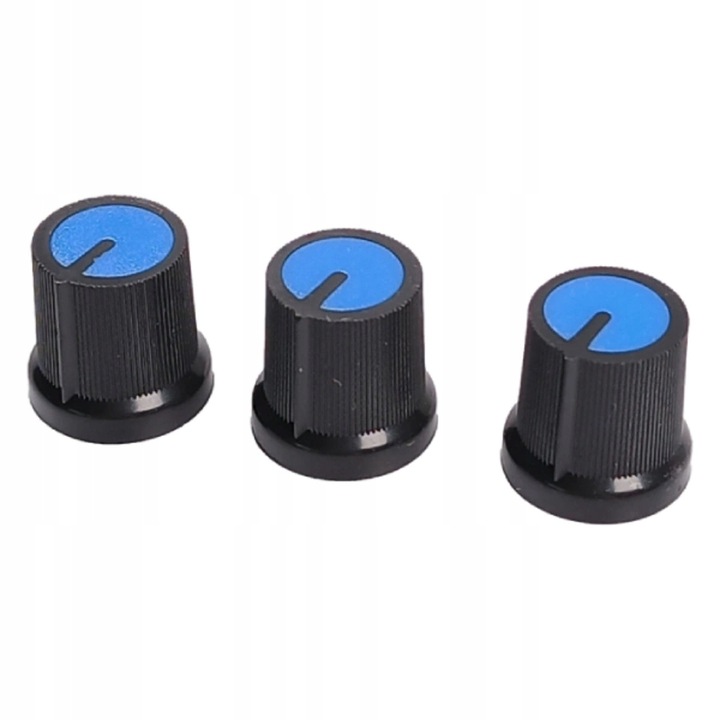

✅ потенциометры:

• AMP – регулировка выходной амплитуды для выхода SIN/Tri
• Fine – точная регулировка частоты
• Coar – грубая регулировка частоты

✅ безопасность использования:

• отсутствие защиты от обратной полярности и перенапряжения – будьте осторожны при подключении.
