особенности:
входная мощность составляет 3,3-30 В постоянного тока, рекомендуемый источник питания-12-24 В постоянного тока.
входной источник питания, продукт может генерировать выходной ток 4-20 мА с помощью ручного регуляторного потенциометра, используемого для аналогового выходного тока 4-20 мА.
выходной ток может быть постоянным автоматически при заданном значении в соответствии с регулировкой; он также может служить источником постоянного тока, максимальный выходной ток которого не должен превышать 20 мА.
универсальный модуль питания, может использоваться для ПЛК, частотного преобразователя, сервопривода.
ток потребляемой мощности модуля составляет менее 30 мА, поддерживает общее оборудование.
технические характеристики:
тип: генератор тока
модель: 4-20 мА
диаметр монтажного кронштейна потенциометра: 10 мм
размер (Д * Ш * в): 73 * 54 * 30 мм / 2,9 * 2,1 * 1,2
расстояние между отверстиями: 61 мм / 2,4 дюйма
подходящие винты: M3 (не входит в комплект)
Вес: 74 г (прибл.)
проводка:
3-32 в: источник питания постоянного тока положительный
GND (слева): источник питания отрицательный
GND (справа): выходной ток 4-20 мА отрицательный
4-20mA-out: выходной ток 4-20mA положительный
потенциометр: отрегулируйте выходной диапазон 4-20mA, по часовой стрелке для увеличения, против часовой стрелки для уменьшения
инструкция:
информация о согласовании выходного импеданса:
сопротивление выходного сигнала должно соответствовать следующим требованиям
по формуле: я = u / r (ток = напряжение / сопротивление)
таким образом, максимальный ток, который может генерировать принимающий конец сигнала, равен делению напряжения питания на сопротивление сигнала.
таким образом, генератор все еще имеет некоторое сопротивление.
таким образом, он заканчивается формулой:
напряжение питания / (внутреннее сопротивление сигнала + внутреннее сопротивление генератора тока) = постоянный выходной ток
источник питания нашего модуля составляет 5-32 В, поэтому, если вы используете источник питания низкого напряжения и внутреннее сопротивление сигнала велико, постоянного выходного тока будет недостаточно.
требования к соответствию сигнала приведены ниже:
для источника питания 24 В сопротивление сигнала не должно превышать 1000 Ом.
для источника питания 12 В сопротивление сигнала не должно превышать 500 Ом.
для источника питания 5 В сопротивление сигнала не должно превышать 200 Ом.
если сопротивление сигнала больше вышеуказанных параметров, вы можете улучшить напряжение источника питания или уменьшить внутреннее сопротивление, чтобы обеспечить достаточный источник постоянного тока. Обратите внимание, что напряжение питания не может быть больше 32 В.
этот модуль может использоваться для ПЛК, преобразователя частоты, сервопривода; и при использовании этих продуктов напряжение модуля должно соответствовать вашему интерфейсу. Если вы не уверены, вы можете сначала попробовать источник питания 5 В, а затем 12 В или 24 в. при условии нормальной работы используйте как можно более низкое напряжение.Есть еще один способ: как правило, ПЛК, преобразователь частоты или сервер имеет COM + интерфейс, COM - выход питания, Блок питания может быть непосредственно из этого места.
пакет включает в себя:
1 x генератор сигналов

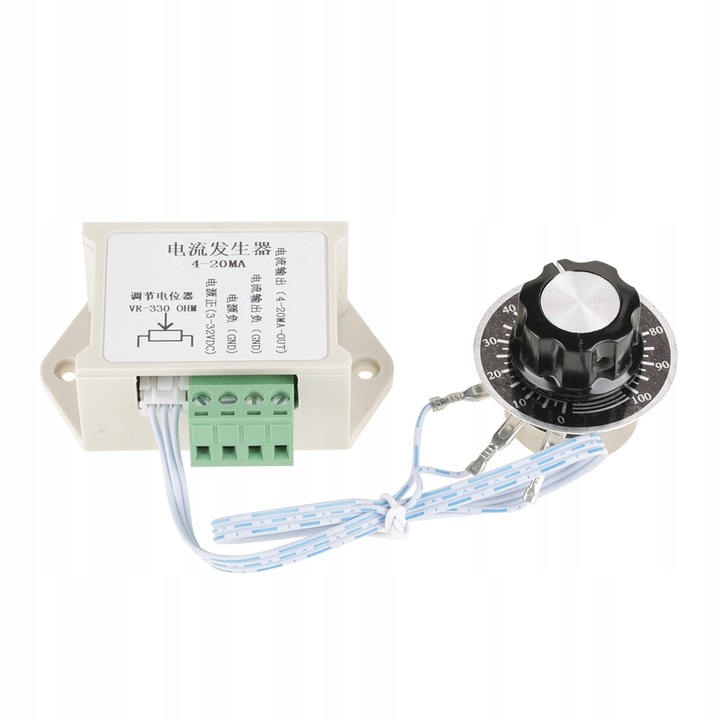

. Генератор сигналов 3 см модуль генератора сигналов
