ГИДРАВЛИЧЕСКИЙ СПЛИТТЕР 2 СЕК 40Л + 3 СЕКЦИЯ + ДЖОЙСТИК 1П + ССЫЛКИ 1,5 М

состав комплекта:

• джойстик для шариков с одной кнопкой
• два шнура длиной 1,5 м
• гидравлический 2-секционный сплиттер 40л/мин
• соленоид 6/2 для третьей секции (захват, крокодил)

производство:

оригинальный продукт марки BADESTNOST, символ: 1.25.00.003.2

применение:

имеет широкое применение в гидравлических системах сельского хозяйства, садоводства, лесного хозяйства, строительства и широкой промышленности.

подходит для тракторов и машин с открытой гидравлической системой. Открытая система характеризуется тем, что гидравлический насос запускается в момент запуска двигателя, а гидравлический распределитель, когда он не используется, свободно пропускает масло из насоса к резервуару. Насос работает свободно, а циркуляция масла между насосом-распределителем и резервуаром осуществляется при низком давлении.

комплект подходит для различных видов машин, таких как: сельскохозяйственная техника, тракторы, опрыскиватели, турки, циклопы, погрузчики HDS, строительная техника, погрузчики, экскаваторы, подметальные машины, промышленные машины и другое оборудование с гидравлическим управлением.

применение в фронтальных погрузчиках TUR:

идеально подходит для управления двумя секциями в повороте, подъеме рамы и наклоне лычи, в тракторах, где производительность гидравлического насоса не превышает 40 л/мин,среди прочего:

Ursus C-330,C-355,C-360, C-385,912,914,1224,2812,3512 Zetor 5211,7211,5245,7245,8011 MF 235,255 и другие.

пример применения:

управление двумя независимо действующими приводами(изображение).

Общая информация:

управление джойстиком имеет множество преимуществ, которые делают работу более быстрой, приятной и безопасной. Джойстик - это, прежде всего, более удобное, удобное и точное управление машиной. Установка джойстика внутри кабины и выбрасывание распределителя наружу гарантирует, что кабина остается чистой и без утечек масла.

джойстик:

предназначен для механического управления двумя секциями в распределителе. Он имеет дополнительную кнопку и выход электрического луча, что позволяет использовать соленоид, который будет управлять дополнительной, третьей секцией, например, в погрузчике TUR или захвате тюков.

конструктивные элементы внутри алюминиевые, корпус из прочного пластика. Итальянское производство INDEMAR.

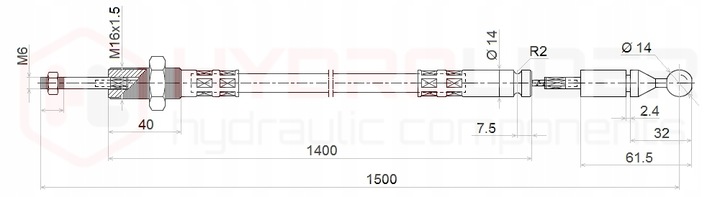

ссылки:

• длина шнура в комплекте:1,5 м
• резьба со стороны разветвителя: корпус шнура M16x1.5,трос шнура m6x1
• со стороны джойстика диаметр шарика 14 мм

производится в Польше для Hydrolider Russia.

двухсекционный гидравлический распределитель:

максимальный расход до 40 л / мин. Управление односторонними и двусторонними цилиндрами. Рекомендуется управлять сплиттером с помощью тросов и джойстика.

Производствабулгарская Бадестность.

управление:

оба трехпозиционных ползунка (1 - 0 - 2), на пружине, то есть сами возвращаются в нейтральное положение, если трос ослаблен.

• положение 0 нейтральное (трос ослаблен) поршневой шток цилиндра стоит-масло идет на перелив.
• рабочее положение 1 (трос тянет ползунок) шток цилиндра выдвигается.
• рабочее положение 2 (трос толкает ползунок) шток поршня цилиндра убирается.

подключение:

внутренняя резьба в корпусе: электропитание: 1/2"; возврат: 1/2"; секции: 3/8"

соединения для тросов:

• внутренняя резьба трубки: M16x1.5
• внутренняя резьба конца ползунка: m6x1.5

диапазон давлений:

• максимальное давление на подаче: 250 бар
• максимальное давление на возврате:50 бар
• максимальное давление на секциях: 300 бар
• давление открытия переливного клапана увеличивается пропорционально с увеличением расхода:180 бар при 10 л/Мин190 бар при 20 л/Мин200 бар при 30 л/мин210 бар при 40 л/мин для точного измерения давления вы найдете в разделе манометры – измерительные наборы

диапазон температур и тип масла:

• допустимая температура окружающей среды: -40 C до +60 C
• допустимая температура масла: -15 C до +80 C
• редкое высококачественное масло: Lotus agrol boxol 26, средне-плотное высококачественное масло: Agro Oil L-HL 32

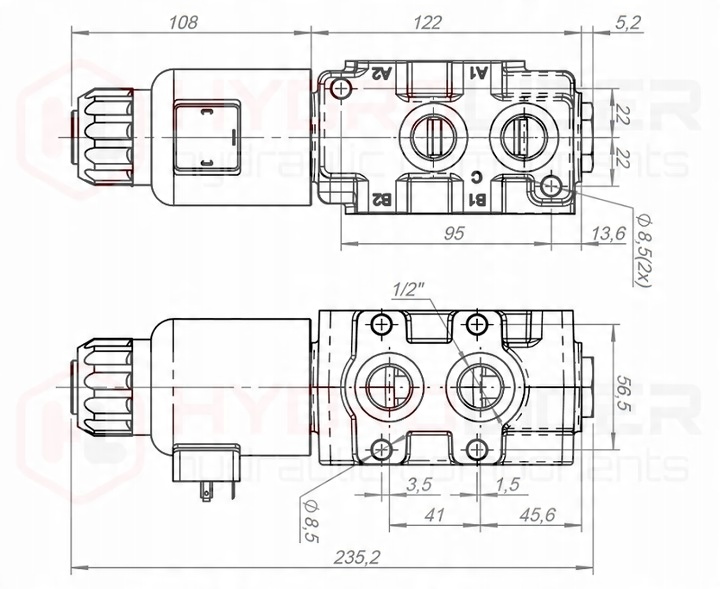

соленоид 6/2 для третьей секции:

• максимальный расход до 50л / мин
• внутренняя резьба в корпусе: BSP 1/2 "
• максимальное давление: 210бар

болгарское производство Badestnost

соленоид подключается к одной из двух секций в распределителе, отражая ее.2-позиционный ползунок с электроприводом переключает поток масла от распределителя между двумя приводами.В погрузчике это могут быть приводы для выравнивания (наклона) и приводы захвата или крокодила.На практике движение джойстика без нажатой кнопки управляет приводом с наклона и при нажатии кнопки управление переключается на закрытие и открытие захвата или крокодила.

2-позиционный ползунок на пружине, то есть сам возвращается в нейтральное положение после отключения подачи тока на катушку.

• положение ползунка 1 (кнопка на джойстике не нажата) - управление цилиндром 1.
• положение ползунка 2 (кнопка на джойстике нажата) - управление цилиндром 2.
