Гидравлический сплиттер 2 сек 40л К16 + 3 секция + джойстик 1Р + ссылки 2М

В наличии
Артикул
13502889611
33 950,00 грн.
Добавить в список желаний

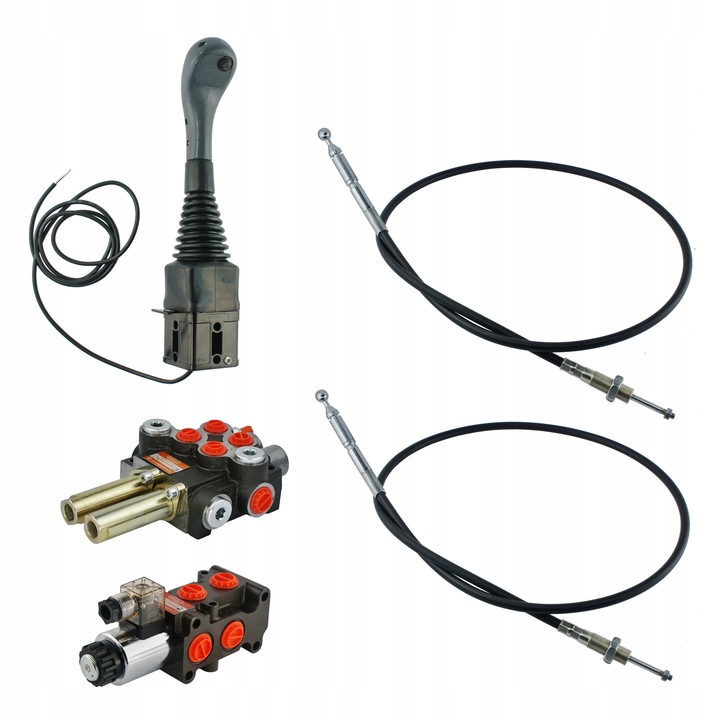

гидравлический комплект 3-секционный 40л/мин

состав комплекта:

  • джойстик для шариков с кнопкой
  • две ссылки длиной 2 м (можно изменить на 1 м; 1,5 м; 2,5 м; 3 м)
  • гидравлический сплиттер 2 секции 40л/мин
  • соленоид 6/2 50л/мин 12 В

производство:

оригинальный продукт марки badestnost, символ: 1.25.00.003.3

применение:

имеет широкое применение в гидравлических системах в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и широкой промышленности.

комплект подходит для различных видов машин, таких как: сельскохозяйственная техника, тракторы, опрыскиватели, повороты, циклопы, погрузчики HDS, строительная техника, погрузчики, экскаваторы, подметальные машины, промышленные машины и другое оборудование с гидравлическим управлением, где производительность гидравлического насоса не превышает 40 л/мин.

применение в фронтальных погрузчиках TUR:

проверено на многих моделях тракторов, m.in.: Ursus C-330, C-355, C-360, C-385, 912, 914, 1224, 2812, 3512 Zetor 5211, 7211, 5245, 7245, 8011 MF 235, 255 и другие

набор управляет двумя секциями в фронтальном погрузчике TUR, т. е. подъемом рамы и наклоном лычи.

пример применения:

управление двумя независимо действующими приводами (изображение).

Общая информация:

управление джойстиком имеет множество преимуществ, которые делают работу более быстрой, приятной и безопасной. Джойстик - это, прежде всего, более удобное, удобное и точное управление машиной. Установка джойстика внутри кабины и выбрасывание распределителя наружу гарантирует, что кабина остается чистой и без утечек масла.

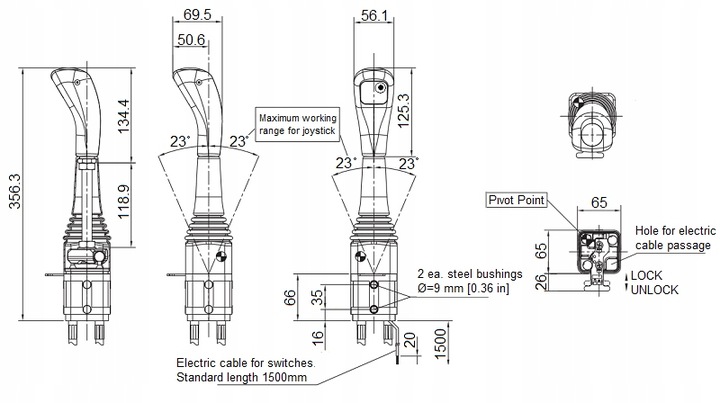

джойстик:

предназначен для механического управления двумя секциями в распределителе. Кроме того, он имеет кнопку и выход электрического луча, что дополнительно позволяет управлять, например, электромагнитным клапаном. Конструктивные элементы внутри джойстика алюминиевые, корпус из прочного пластика. Европейское производство NIMCO.

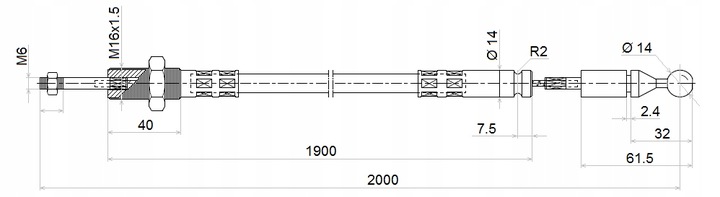

ссылки:

длина шнура в стандарте: 2 м (такие мы отправляем, если клиент не указывает иное). Возможность изменения длины тросов до 1м; 1,5 м; 2,5 м; 3м без изменения цены комплекта.

  • резьба со стороны распределителя: корпус троса M16x1.5, трос троса M6x1
  • со стороны джойстика диаметр шарика 14 мм

польское производство, изготовлено для Agricola Hydraulic Components.

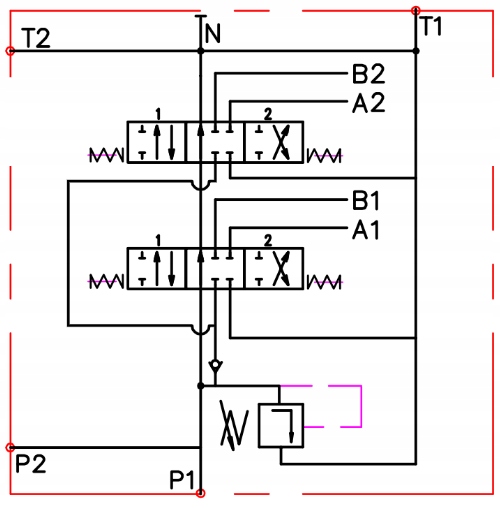

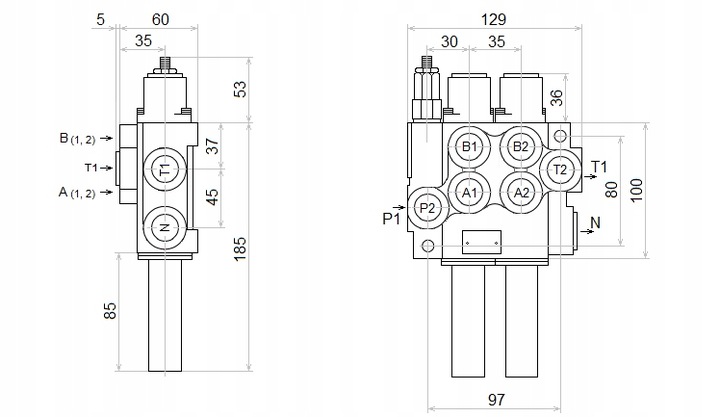

двухсекционный гидравлический распределитель:

максимальный расход до 40 л / мин. Управление односторонними и двусторонними цилиндрами. Рекомендуется управлять сплиттером с помощью тросов и джойстика.

управление:

оба трехпозиционных ползунка (1 - 0 - 2), на пружине, то есть сами возвращаются в нейтральное положение, если трос ослаблен.

  • положение 0 нейтральное (трос ослаблен) поршневой шток цилиндра стоит-масло идет на перелив.
  • рабочее положение 1 (трос тянет ползунок) шток цилиндра выдвигается.
  • рабочее положение 2 (трос толкает ползунок) шток поршня цилиндра убирается.

подключение:

внутренняя резьба в корпусе: электропитание: 1/2"; возврат: 1/2"; секции: 3/8"

соединения для тросов:

  • внутренняя резьба трубки: M16x1.5
  • внутренняя резьба конца ползунка: m6x1.5

диапазон давления:

  • максимальное давление на подаче: 250 бар
  • максимальное давление на возврате: 50 бар
  • максимальное давление на секциях: 300 бар
  • давление открытия переливного клапана увеличивается пропорционально с увеличением расхода:180 бар при 10 л/Мин190 бар при 20 л/Мин200 бар при 30 л/мин210 бар при 40 л/мин для точного измерения давления вы найдете в разделе манометры – измерительные наборы

диапазон температур и тип масла:

  • допустимая температура окружающей среды: -40 C до +60 C
  • допустимая температура масла: -15 C до +80 C
  • редкое высококачественное масло: Lotus agrol boxol 26, средне-плотное высококачественное масло: Agro Oil L-HL 32

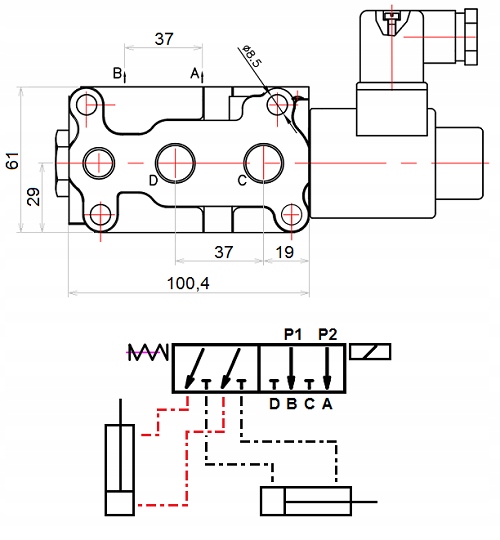

соленоид 6/2 для третьей секции:

максимальный расход до 50л / мин питание: 12В болгарское производство Badestnost, гарантия: 2 года

управление:

двухпозиционный ползунок на пружине, т. е. сам возвращается в нейтральное положение после отключения подачи тока.

принцип работы ползунка:

Положение1 (подача тока на катушку отключена) возможность управления цилиндром № 1. Положение 2 (подача тока на катушку открыта) отсутствие возможности управления цилиндром № 1, но возможность управления цилиндром № 2.

подключение:

внутренняя резьба в корпусе: соединительный порт источник питания: 1/2" соединительный порт возврат: 1/2" соединительные порты разделы: 1/2"

диапазон давления:

максимальное давление на подаче: 210bar максимальное давление на подаче: 50Bar максимальное давление на подаче: 250bar

диапазон температур и тип масла:

допустимая температура окружающей среды: -40 C до +60 C допустимая температура масла: -15 C до +80 C редкое высококачественное масло: Lotus agrol boxol 26, средне-плотное высококачественное масло: Agro Oil L-HL 32 рекомендуемая фильтрация масла на уровне 10 - 15 μ
