- может широко использоваться в предотвращении препятствий роботом, автомобилем для предотвращения препятствий, количеством линий и черно-белым отслеживанием линий и так далее.
- эффективный диапазон расстояния 2 ~ 30 см, рабочее напряжение 3,3 в - 5 В.
описание продукта:
функция:
1, когда модуль обнаруживает препятствие перед сигналом, зеленые индикаторные лампы на уровне платы, в то время как выходной порт поддерживает низкий выходной сигнал, модуль обнаруживает расстояние 2 ~ 30 см,
угол обнаружения 35 °, расстояние может обнаруживать потенциал регулируется по часовой стрелке потенциометр регулировки, увеличение расстояния; потенциометр регулировки против часовой стрелки, уменьшая расстояние обнаружения.
2, активное инфракрасное обнаружение отражения датчика, отражательная способность цели и, следовательно, форма является критическим расстоянием обнаружения.
где минимальное расстояние обнаружения черный, белый, максимальное; небольшие объекты вдали от небольшой площади, большая площадь от Гранд.
3, выходной порт модуля датчика порт может быть непосредственно подключен к микроконтроллеру IO также может быть напрямую управлен реле 5 В; подключение: VCC-VCC; GND-GND; out-IO
4, компараторы LM393, стабильные;
5, модуль может быть источником питания 3-5 В постоянного тока. При включении питания загорается красный индикатор питания;
6, с отверстиями для винтов 3 мм, простая фиксированная установка;
7, размер доски: 3,2 см * 1,4 см
8, каждый модуль был отправлен пороговое напряжение компаратора регулируемый потенциометр хороший, не специальный случай, не регулируемый потенциометр.
описание PIN-кода:
1 внешнее напряжение VCC 3,3 в - 5 В (может быть напрямую подключено к MCU 5 В и 3,3 в MCU)
2 GND внешний GND
3 out маленький пластинчатый цифровой выходной интерфейс (0 и 1)
посылка включает в себя:

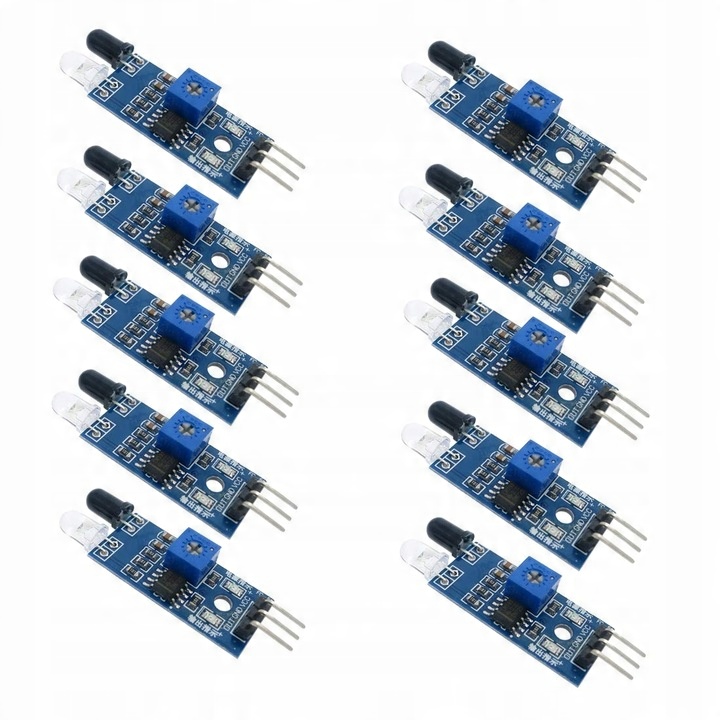

10 * ИК инфракрасный модуль датчика предотвращения препятствий
