Источник бесперебойного питания UPS для аккумуляторов Jetson Orin 21700 Li

модуль бесперебойного питания для Jetson Orin. Поддерживает одновременную зарядку и подачу питания, с мониторингом напряжения батареи через шину I2C.

основные характеристики:

• использует разъем Pogo pins, совместимый с платами серии Jetson Orin
• встроенная система зарядки литий-ионных аккумуляторов с динамическим управлением питанием, обеспечивающим более стабильное питание
• связь через шину I2C, позволяющая контролировать напряжение, ток, мощность и оставшуюся емкость аккумуляторов в режиме реального времени
• многоступенчатые схемы защиты аккумуляторов: защита от перезаряда/перегрузки, защита от перегрузки по току, защита от короткого замыкания, и индикаторы обратной полярности батареи – повышенная безопасность и стабильность

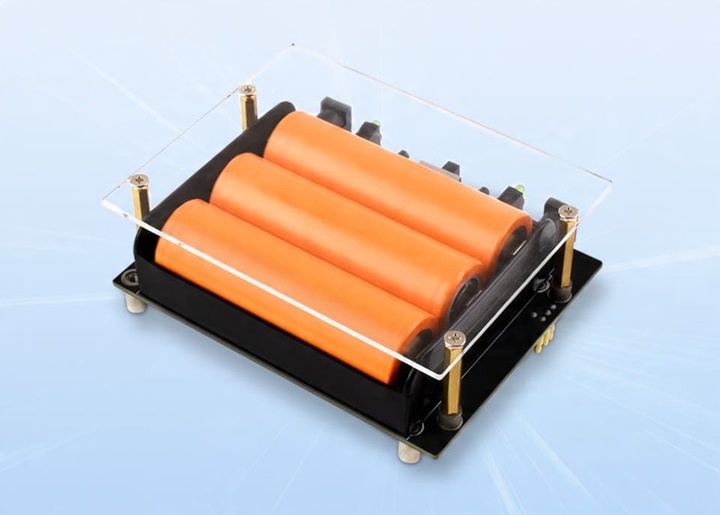

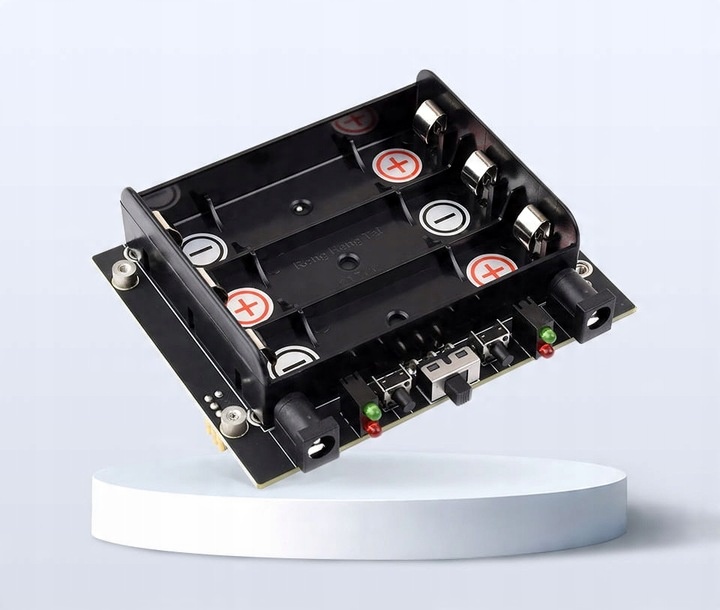

• поддерживает 3 21700 Li-ion батареи (не входят в комплект), обеспечивая более длительный срок службы батареи
• доступные онлайн-ресурсы и руководство пользователя

источник питания

модуль способен одновременно заряжать батареи и подавать питание от внешнего источника. Он автоматически переключается на питание от аккумулятора, если внешнее питание недоступно, сохраняя работу системы без помех.

динамическое управление питанием, более стабильное питание

при подключении к внешнему источнику питания выход батареи отключается, и система получает питание и аккумулятор заряжается одновременно, с максимальным током зарядки около 1.33 A. зарядка аккумулятора прекращается при полной зарядке и возобновляется, когда его напряжение падает ниже 12 В, что предотвращает повреждение срока службы батареи, вызванное частой зарядкой и разрядкой. Он автоматически переключается на питание от аккумулятора, если внешнее питание недоступно, сохраняя работу системы без помех.

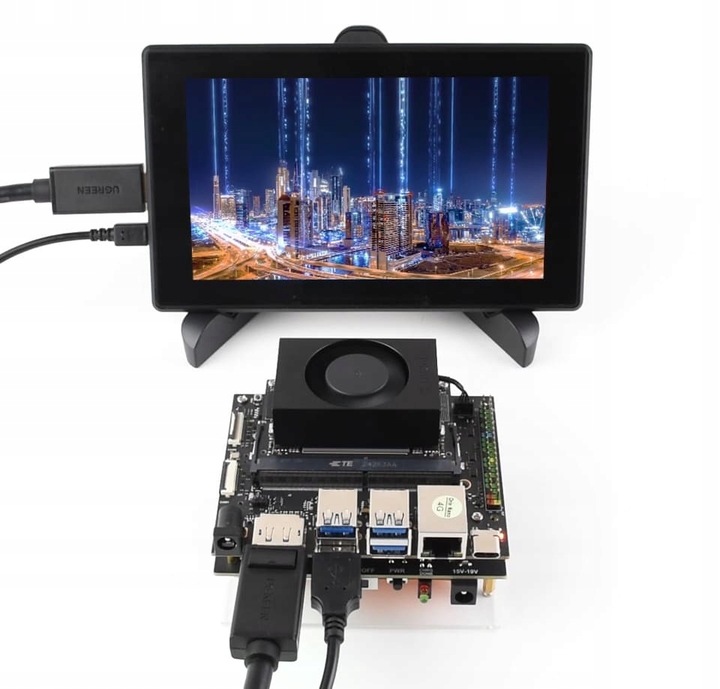

совместимость продукта

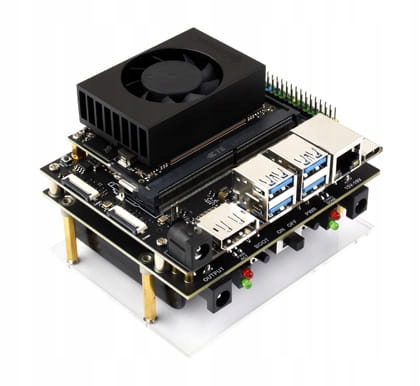

монтажные отверстия совместимы с Jetson Orin Nano и Jetson Orin NX.

мониторинг в реальном времени

мониторинг напряжения, тока, мощности и оставшейся емкости батарей через I2C. когда напряжение падает слишком низко, можно правильно сохранить файлы, а затем отключить систему с помощью программного обеспечения, чтобы избежать потери данных.

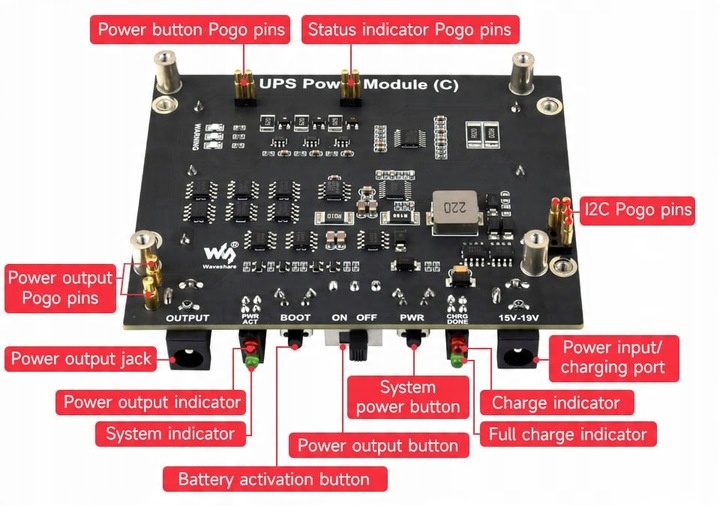

связь через шину I2C с помощью разъемов Pogo pins, не требует дополнительных выводов ввода-вывода. Совместим с пластинами серии Jetson Orin.

технические характеристики:

• размеры: 100 × 79 мм
• поддержка аккумуляторов: 3x литий-ионный аккумулятор 21700 (подключен последовательно, не входит в комплект)
• размер монтажного отверстия: 2,5 мм
• вес: 0,115 кг

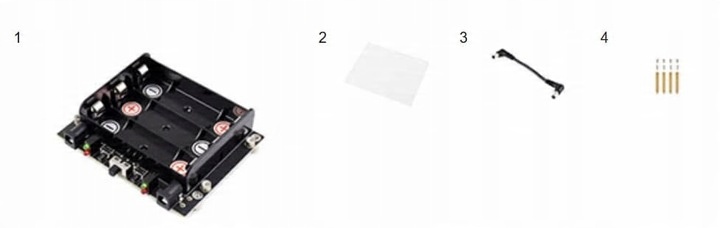

комплектация:

1. модуль ИБП (C) ×1
2. акриловая защитная панель ×1
3. кабель постоянного тока с двойной вилкой ×1
4. набор винтов ×1

Примечание: батареи 21700 не входят в комплект.
