Измеритель для установки спутниковых антенн FV (0278)

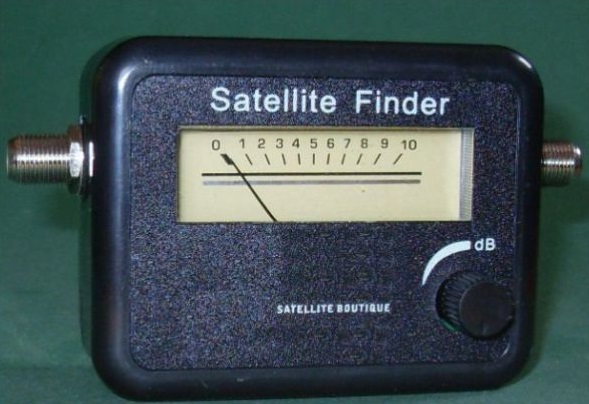

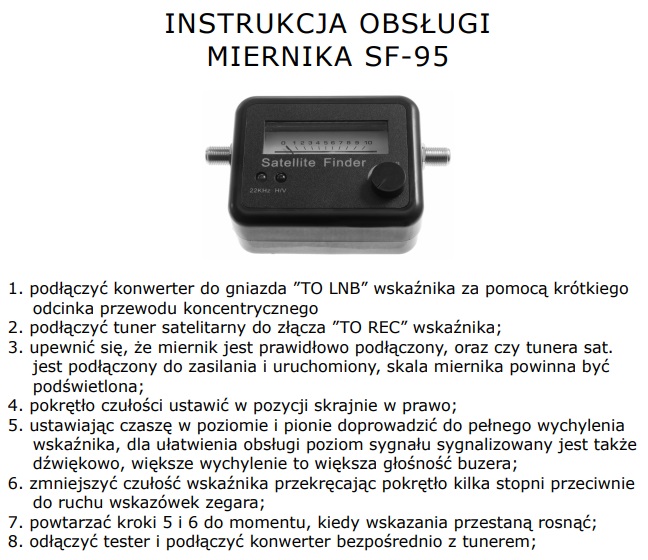

спутниковый измеритель уровня сигнала SAT Finder.SAT Finder - это очень простое и удобное в использовании устройство для установки оптимального уровня сигнала, принимаемого спутниковой антенной. Измеритель оснащен индикатором поворота уровня сигнала для точной и быстрой настройки положения антенны. Счетчик подключается между спутниковым тюнером и преобразователем.спецификация:диапазон частот: 0,95 ГГц ~ 2,15 ГГцусиление (усиление): 11 дБчувствительность (чувствительность): 7источник питания: DC 13-18Vдиапазон операций: усиление LNB (усиление LNB) = 52~60 дБинструкция:1. подключите конвертер к разъему” к LNB " индикатора с помощью короткого отрезка коаксиального кабеля. 2. подключите спутниковый тюнер к разъему” к REC " индикатора; 3. убедитесь, что метр подключен правильно, и является ли sat тюнер.подключен к источнику питания и работает, шкала счетчика должна быть выделена; 4. установите ручку чувствительности в крайнее правое положение; 5. устанавливая навес по горизонтали и вертикали, приведите индикатор к полному отклонению, 6. уменьшите чувствительность индикатора, повернув ручку на несколько градусов против часовой стрелки; 7. повторяйте шаги 5 и 6 до тех пор, пока показания не перестанут расти;8. отключите тестер и подключите конвертер непосредственно к тюнеру; Примечание:1. если вы используете измеритель для установки антенн C-диапазона, вы не можете разместить измеритель напротив антенны, чтобы избежать перегрузки индикатора. 2. если вы используете преобразователь с высоким коэффициентом усиления (gain) выше 60 дБ, используйте аттенюатор 5 дБ между преобразователем и измерителем или замените кабель между измерителем и преобразователем на 6-метровый отрезок RG-59u.3. если индикатор чтения прыгает между различными значениями, это означает, что чувствительность слишком высока. Уменьшите чувствительность с помощью ручки внизу. В противном случае поверните циферблат по часовой стрелке, чтобы повысить чувствительность.
