Комплект бесщеточного двигателя + драйвер 48 в 1000 Вт для скутера квадроцикла

• комплект бренда POWER CARS ™

1. бесколлекторный двигатель типа BLDC-48V 1000W

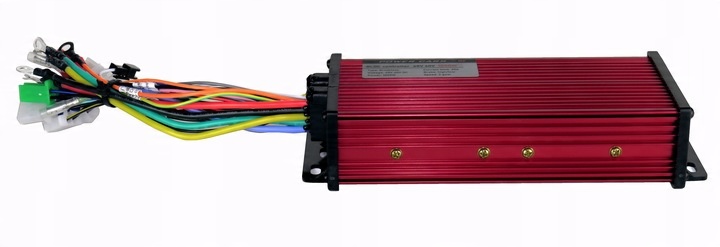

2. драйвер настройки для бесщеточных двигателей - 48V 1000W  Red Edition 4

набор специально подобранного типа двигателя с контроллером/контроллером с мощностью выше, чем у самого двигателя. Такое соединение гарантирует, что контроллер не блокирует мощность двигателя, и мы получаем большую пиковую мощность, большую устойчивость к перегрузкам и более длительный срок службы комплекта. Рекомендуется для привода и настройки электромобилей, в частности POWER Cars, мини-картов, скутеров, мини-квадроциклов, квадроциклов и так называемых карманных велосипедов 1tp.

набор адаптирован для работы с любым типом питания, таким как гелевые и гелевые батареи AGM, комплекты, построенные на элементах Lipo и т. д.

программирование и подключение контроллера - контроллер подключается в следующем порядке:

1. питание контроллера - два толстых провода красный (плюс) и черный (минус) подключаются к блоку батарей в соответствии с их цветовой схемой (хотя контроллер имеет свои защиты, между блоком батарей и контроллером мы предлагаем установить предохранитель типа MAXI).
2. двигатель - 3 толстых провода питания двигателя (зеленый, синий, желтый) к их цветовым аналогам двигателя
3. датчики Холла - 6 пенопластовых кубов в контроллере (проверяя, совпадает ли цветовая схема кабелей) подключаем к 6 стволовым кубам двигателя. Если двигатель не имеет выхода датчиков Холла, мы пропускаем это действие.
4. включение контроллера < /B> - оранжевый провод, описанный "Electric door lock", соединяем с плюсом питания контроллера. Выход между плюсом батареи и этим проводом мы можем подключить к переключателю зажигания/выключателю.
5. Программирование - обнаружение двигателя  - (важно - в этот момент переключатель/педаль не может быть подключен к контроллеру): способ и  - соединяем между собой белые провода, описанные "Intelligent recognition" в течение 10 секунд, в течение которых двигатель начнет работать и контроллер обнаружит его параметры, после чего белые провода отсоединяем. Если двигатель должен работать в обратном направлении, мы снова подключаем белые провода, описанные "Intelligent recognition"  на 10 секунд.  Способ II -  вручную поворачиваем двигатель в направлении, которое нас интересует, чтобы двигатель сделал минимум 2 оборота, после чего соединяем между собой белые провода, описанные "Intelligent recognition" на 10 секунд, после чего отключаем их. После того, как белые провода отключены, контроллер уже запрограммирован для работы с двигателем, мы можем подключить переключатель / педаль и т. д.

назначение - электромобили с питанием от постоянного тока 48 В:

• мини квадроциклы
• мини go-карты
• скутеры
• велосипеды
• ATV
• мини багги
• POWER CARSy
• другие электромобили

рекомендовано POWER CARS ™ Team

технические характеристики контроллера:

технические характеристики двигателя:

• напряжение: 48 В
• мощность-1000 Вт
• потребление-4,2 / 26,5 а
• обороты под нагрузкой - 3100 +- 5%
• об / мин / об / мин без нагрузки-3500
• Звездочка-11T на цепочку типа t8f
• Фаза-3
• Вес 3.5 кг

основные выходные функции(исходящие провода):

1. Electric door lock - включение/выключение контроллера
2. Speed Control handle - подключение переключателя, педали газа и т. д. с датчиком Холла
3. Intelligent recognition-автоматическое обнаружение и программирование типа двигателя и направления вращения.
4. Shift three speed gear - 3 передачи вперед 80% (черный с серым),100% (отключен),120% (черный с розовым)
5. Reverse gear - задняя передача
6. Low lever breake - подключение тормоза / отключает контроллер при торможении
7. high level brake - датчик стоп - сигнала / обнаруживает напряжение в цепи стоп - сигнала / отключает драйвер при торможении
8. Anti Thef Alarm Power - питание сигнализации / дополнительный выход постоянного тока, равный напряжению установки
9. Anti Thef Alarm Signal - подключение модули сигнализации
10. multiple Data Meter -  датчик спидометра
11. conventional Meter-  датчик спидометра

внутренние функции контроллера:

1. Intelligent volage - автоматическое обнаружение напряжения постоянного тока 48 или 60 в
2. Super Mute -  управление глушителем двигателя при запуске и разгоне автомобиля
3. Undervoltage protection  - защита батарей-когда батареи приближаются к их минимальному volatrz, контроллер отключит питание, защищая батареи от полной посадки и повреждения батарей.
4. Overcurrent protection - защита от перегрузки
5. Anti-Blocking function - функция обнаружения застопорившегося двигателя, которая  через 3 сек отключает питание, защищая двигатель и контроллер от дополнительной перегрузки
6. MOS tube short circuit protection - автоматическое обнаружение неисправных клемм питания отключит водитель при повреждении хотя бы одного из них для защиты остальных.
7. permanen power off - постоянное питание исключительно, многие другие контроллеры, несмотря на их выключение, продолжают получать ток от батарей до полного разряда, что в конечном итоге повреждает батареи.
