если вы попали на мой аукцион, значит, у вас проблема с неисправным программатором в стиральной машине Whirlpool, Bauknecht, Polar, Laden, Ignis.

в этих стиральных машинах часто происходит повреждение инвертора, системы LNK304, резистора R020 22 ом (или 33 ом) и дросселя L003 0,47 mH (470uH). Благодаря моему ремонтному комплекту вы сэкономите несколько сотен злотых на сервисе!

программисты выпускались 3 компаниями. Сначала Bitron и Invensys, а затем Flextronics (заменил Invensys).

программатор использовался во многих моделях стиральных машин Whirlpool AWE AWO AWD / например AWE4316 / P AWO / D41105 /

Polar PTL 1000 Polar PFL 1019

стиральная машина Whirpool AWZ414 и другие

и многие другие, чей источник питания основан на микросхеме LNK304PN.

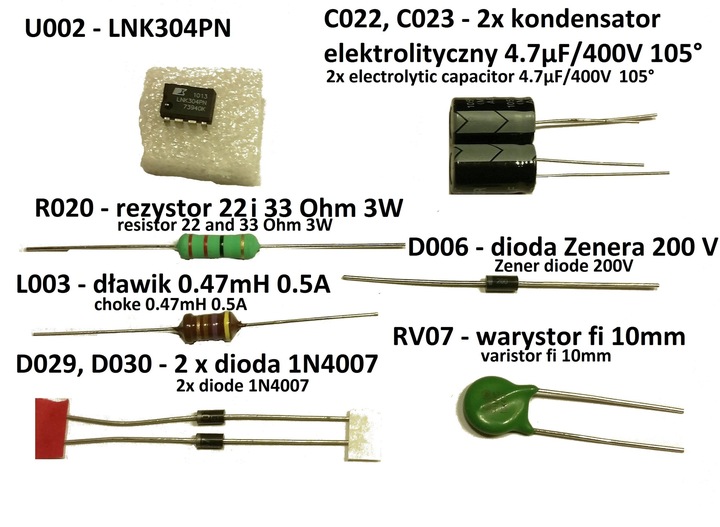

ремонтный комплект состоит из:

- U002-LNK304PN

- R020-проволочный резистор 22 ом и 33 ом /3 Вт (более мощный, чем оригинальный 2 Вт)

- L003 - дроссель 0.47 mH (470μh)/0.5 A (лучше, чем оригинал, который имеет только 0.3 a)

- c022, c023 - 2 x конденсатор 4.7 МКФ/400V 105° (низкий ESR, с сроком службы 5000 часов вместо 2000, как в оригинале)

- D029, D030 - 2 x диод 1N4007 (обозначение на диодах 1N4007)

- D006 - стабилитрон 200 в (обозначение на диоде 3ez200)

- rv07-варистор fi 10 мм (изначально слабее, только 7 мм)

- руководство по ремонту.

справлюсь ли я с ремонтом?

ремонт не требует особых навыков, и, безусловно, люди, которые использовали паяльник, справятся.

для ремонта требуется паяльник, если у вас нет собственного спроси друзей.

всегда ли удается починить программатор?

советы по ремонту:

• программатор имеет защитное покрытие, которое необходимо удалить(соскоблить или, пригреть паяльником).

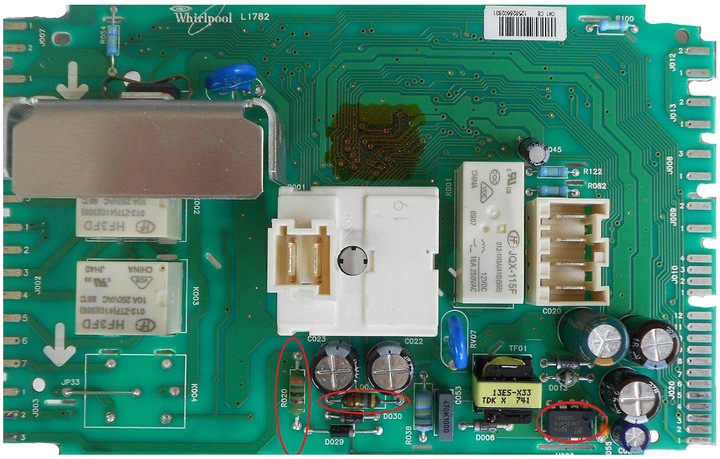

• компоненты припаиваем в плату по прилагаемому чертежу. Обратите внимание на компоненты U002 LNK, все диоды и конденсаторы должны быть припаяны в правильном направлении. Полоса на элементе, обозначающая полярность (вырез на U002 LNK304), должна быть направлена, как показано на рисунке. Для резистора R022, дросселя L003 и варистора RV07 это не имеет значения.

• проверка отремонтированной плитки обязательно производится в стиральной машине. Плата имеет неизолированный источник питания. На пластине присутствует высокое напряжение, угрожающее параличом. Для проверка вне стиральной машины мы рекомендуем использовать разделительный трансформатор.
