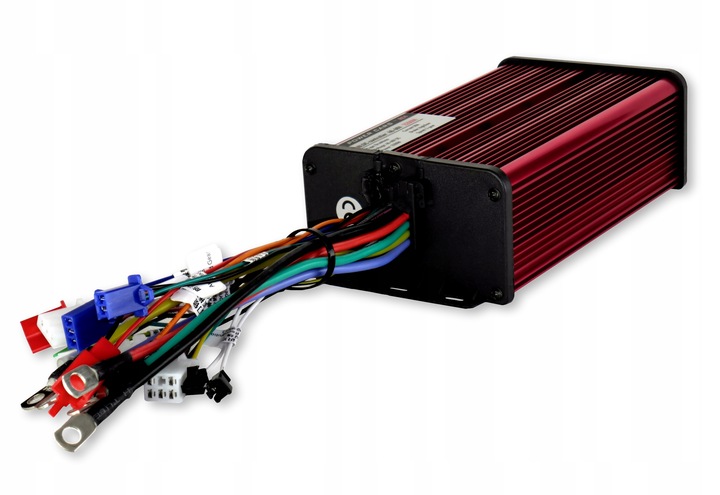

Контроллер бесщеточного двигателя 48 В 60 в 2000 Вт RE3 для скутера квадроцикла

1-двухдиапазонный контроллер POWER CARS™ модель: RE4 - 48V 60V 2000W

тюнинг-контроллер / контроллер оборотов для бесщеточных двигателей / BLDC. Как и другие наши тюнинговые драйверы, он без проблем справится с двигателями на 500 Вт мощнее. Предназначен для всех типов двигателей без щеток. Работает как с двигателями, так и без датчиков Холла.

контроллер работает  с любым типом аккумуляторного засаливания.

3 революционных режима вождения  соответствующие также 3 уровням энергопотребления:

1. режим ECO 80% мощность - передача 1 - драйвер ограничивает потребление тока, очень полезно, например, когда батареи уже сильно разряжены
2. режим стандартный 100% мощность - передача 2 - движение на стандартной скорости
3. режим Turbo 120% Мощность - передача 3 - в зависимости от типа двигателя, который у нас есть, контроллер обеспечивает более высокую скорость от 10% до 20%
< /ol>

основные выходные функции(исходящие провода):

1. Electric door lock 1 pin - включение/выключение контроллера
2. Reverse gear 2 pin - обратная передача
3. Speed Control handle 3 pin -   переключатели, педаль газа и т.д. с датчиком Холла 4-5V
4. Constand speed 2 pin - автоматическое поддержание постоянной скорости
5. Intelligent recognition 1 pin-автоматическое обнаружение и программирование типа двигателя и направления вращения.
6. Shift three speed gear 3 pin - 3 передачи вперед 80% (черный с серым),100% (отключен),120% (черный с розовым)
7. Jog four speed gear 2 pin- автономная передача, в которой водитель сам изучает наш режим вождения и выбирает оптимальное управление двигателем и управлением мощностью
8. Low lever breake 2 pin- &тормозное соединение / отключает драйвер при торможении
9. high level Brake 1 pin- датчик стоп - сигнала / обнаруживает напряжение в цепи стоп - сигнала / отключает драйвер при торможении
10. Anti Theft Alarm Power  2 pin-питание сигнализации / дополнительный выход постоянного тока с напряжением, равным напряжению установки
11. anti Thef Alarm Signal -подключение модули сигнализации
12. multiple Data Meter 1 PIN -  датчик спидометра
13. conventional Meter 1 pin -  датчик спидометра

внутренние функции:

1. Intelligent volage - автоматическое обнаружение напряжения постоянного тока 48 или 60 в
2. Super mute-  управление глушителем двигателя при запуске и разгоне автомобиля
3. Undervoltage protection - защита аккумуляторов - при приближении аккумуляторов к их минимальному volatrzu, контроллер отключит питание, защищая батареи от полной посадки и повреждения батарей.
4. Overcurrent protection - защита от перегрузки
5. Anti-Blocking function - функция обнаружения застопорившегося двигателя, которая  через 3 сек отключает питание, защищая двигатель и контроллер от дополнительной перегрузки
6. MOS tube short circuit protection - автоматическое обнаружение неисправных клемм питания отключит водитель при повреждении хотя бы одного из них для защиты остальных.
7. permanen power off - постоянное питание исключительно, многие другие контроллеры, несмотря на их выключение, продолжают получать ток от батарей до полного разряда, что в конечном итоге повреждает батареи.

программирование и подключение контроллера - контроллер подключается в следующем порядке:

1. питание контроллера-два толстых провода красный (плюс) и черный (минус)подключаем к блоку батарей в соответствии с их цветовой схемой (хотя контроллер имеет свои защиты, между блоком батарей и контроллером мы предлагаем установить предохранитель типа MAXI).
2. двигатель-3 толстых провода, питающих двигатель (зеленый, синий, желтый) к их цветовым аналогам двигателя
3. датчики Холла - 6 пенопластовый куб в контроллере (проверяя, совпадает ли цветовая схема кабелей) подключаем к 6 стволовому Кубу двигателя. Если двигатель не имеет выхода датчиков Холла, мы пропускаем это действие.
4. включение контроллера-оранжевый провод, описанный " Electric door lock", соединяем с плюсом питания контроллера. Выход между плюсом батареи и этим проводом мы можем подключить к переключателю зажигания/выключателю.
5. Программирование - (важно-в этот момент переключатель / педаль не может быть подключен к контроллеру) после того, как контроллер был включен, мы вручную закручиваем двигатель в направлении, которое нас интересует, после чего 2 белых провода, описанных "Intelligent recognition"  соединяем друг с другом, двигатель начнет работать в течение 5-7 секунд, в течение которых контроллер определит его характеристики и обороты. Когда двигатель перестает вращаться, мы отключаем белые провода-в этот момент контроллер уже настроен на работу с двигателем, мы можем подключить переключатель/педаль и т. д.

назначение - электромобили с питанием от постоянного тока 48 В или 60 в:

• Mini GO-карты
• скутеры
• мини квадроциклы
• велосипеды
• ATV
• мини багги
• POWER CARSy
• другие электромобили

технические характеристики:

• номинальное напряжение: 48 в, 60 в
• мощность драйвера 2000 Вт
• выходная мощность 45а
• тип управляющих разъемов - mTw 2pin и mTw 3pin
• вес: 0,65 кг

рекомендовано POWER CARS ™ Team
