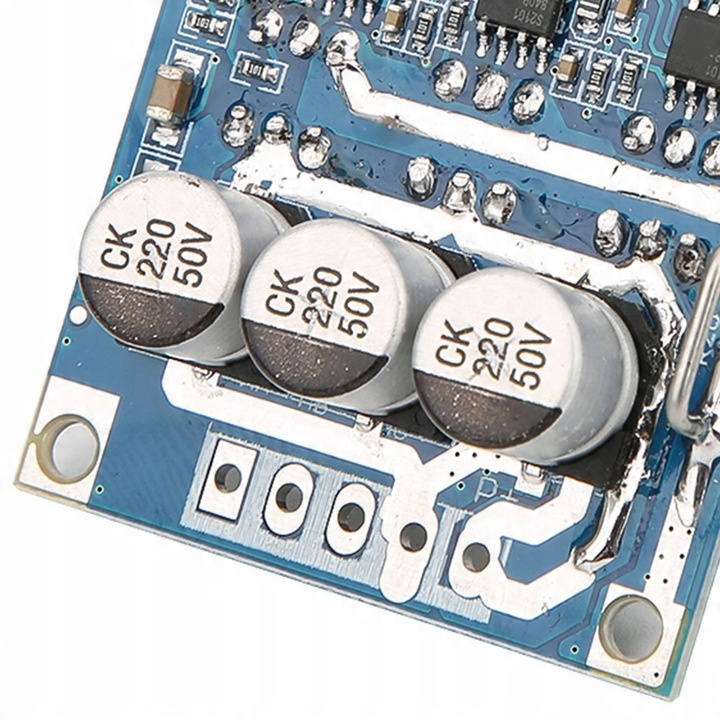

КОНТРОЛЛЕР БЕСЩЕТОЧНОГО ДВИГАТЕЛЯ ПОСТОЯННОГО ТОКА 12-36 В 500 ВТ
В наличии
Артикул
16171935365
1 250,00 грн.
robocze рабочее напряжение: DC 12V-36V
◼ рабочий ток: & lt;=15A
Moc мощность драйвера: & lt;=500W
◼ напряжение скорости: 0,1 в-5 В
параметры:
- рабочая температура:-40-85°C
- влажность: 90% RH
- защита от перегрузки: Да
- управление поворотом: да
- защита от перегрузки по току:да
- управление управлением: Да
- контроль скорости сигнала: да
- размер: 63 * 42 * 17 мм (Д * Ш * выс.);
- размер зонда 3 мм, длина: расстояние от центра крепежного отверстия 57 мм; ширина: фиксированное расстояние от центра отверстия 36,5 мм
выход клеммы питания:
- VCC (положительный источник питания)
- GND (отрицательный)
- MC (фаза двигателя в)
- MB (фаза двигателя V)
- Ма(фаза двигателя U)
настройка для стороны управления:
- GND вес клеммы управления >
- VR конец регулятора 0-5 в (соответствует 10% скорости двигателя -100%)
- реверсивное управление ZF (подключено к 5 В или заземлению может заряжать направление вращения двигателя)
- m импульсный выход тахометра (в зависимости от количества полюсов двигателя, соответствующего количеству импульсов на оборот выходного номера)
- El enable Control Terminal (подключено к 5 В или заземлению, затем 5 в, заземление останавливает двигатель)
- 5 в 5V клемма управления
зал для клемм холла:
- 5V положительный источник питания холла
- Ha сигнал холла
- HB сигнал Холла
- HC сигнал холла
- GND HAL отрицательный
проводка:
контрольный зажим для набора:
- 1. Методы проводки управления скоростью двигателя: доступная скорость системы потенциометра также может быть подключена к управлению MCU, когда проводка управления потенциометром, средний контакт потенциометра подключен к порту скорости VR, потенциометр подключен к обоим концам напряжения терминала 5 В и GND, более высокая скорость быстрее.
- 2. Методы проводки управления двигателем: управление переключателем также может быть подключено к управлению MCU, к GND в одном направлении, а затем в одном направлении 5V.
- 3. Сигнал скорости импульса: высокий и низкий выход. IC не может понять информацию с запросом клиента.
входы сигнала зала для зала:
- схема проводки показана, один соответствующий HA, HB, HC и на двигателе, источник питания 5V подключен к двигателю HAL положительные сигналы, GND питания отрицательный сигнал для двигателя зала.
Примечание:
- из-за различных производителей двигателей, чтобы порядок линии зала не обязательно совпадал с линией на плате, чтобы соответствовать последовательности, пожалуйста, обратите внимание на родителей! Если последовательность линий неверна, не запускается должным образом, ток или другие явления не открываются, принудительное использование приводной пластины приведет к сгоранию!!!
- вход питания драйвера двигателя 12-36 В постоянного тока, положительный источник питания VCC, отрицательный источник питания GND.
- обратите внимание, что новый и старый тип этого продукта будет отправлен случайным образом, и убедитесь, что вы не возражаете перед размещением заказа.
методы электропроводки:
- бесщеточный двигатель постоянного тока для трех линий, соответствующий Ма/ у, МБ/в, MC/Вт
список пакетов:
1x12-36 в 500 Вт бесщеточный драйвер двигателя
советы:
если вы используете менее 60 Вт, без дополнительного радиатора, пожалуйста, добавьте более 60 Вт.
производительность привода ребер радиатора без снижения температуры слишком высока, что приведет к необратимому повреждению! Размер радиатора может быть плохой рабочей средой (рекомендуемая площадь охлаждения более 200 квадратных сантиметров)! При установке радиатора обратите внимание на изоляцию труб MOS на задней панели модуля 6, отсутствие изоляции приведет к необратимому повреждению платы привода! Я предлагаю добавить изоляционные пленки, обе стороны изоляционного листа плюс тепловую смазку!
