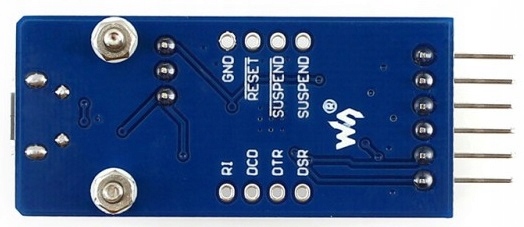

Конвертер USB-UART WAVESHARE CP2102 microUSB

технические характеристики:

- производитель: Waveshare

- модель: 11325

• преобразование USB в UART в одночиповом чипе, отсутствие необходимости в дополнительных резисторах или внешнем генераторе
• встроенный источник питания и регулятор напряжения и 1024 байта EEPROM
• совместимость с USB 2.0 (полная скорость: 12 Мбит/с)
• поддержка режима подвески USB контакты suspend
• поддержка всех сигналов рукопожатия и модемного интерфейса
• поддерживаемые форматы данных: количество битов: 5, 6, 7, 8; количество стоп-битов: 1, 1.5, 2; четность: нет, четная, нечетная

• скорость передачи: от 300 бит/С до 1 Мбит/с
• буфер приема: 576 байт; буфер передачи: 640 байт
• поддержка аппаратного или программного обеспечения рукопожатия (X-On/x-Off)
• поддержка символов событий
• драйверы виртуального COM-порта:

➡️Windows 8/7/Vista/Server 2003/XP/2000

➡️Mac OS-X/OS-9

➡️Linux 2,4+

• Usbxpress Direct Driver: Windows 7/Vista/Server 2003/XP/2000, Windows CE
• диапазон рабочих температур: от -40 до +85°C
• совместимость: Mac, Linux, Android, WinCE, Windows 7/8/8.1/10/11
• выходное напряжение: 5V или 3.3 V
• встроенный чип защиты USB: SP0503
li>
• светодиоды: TXD LED, RXD LED, Power LED
• контакты доступны на головке: txd, RXD, RTS, CTS

инструкция по эксплуатации:

для работы с микроконтроллером (MCU):

• VCCIO: выход 3,3 В или 5 в (модуль с питанием от USB, перемычка должна быть установлена на 3,3 В или 5 в)
• GND: подключение к GND
• TXD : подключение к MCU.RX (направление сигнала: MCU.RX & lt; CP2102 & lt; PC.TX)
• RXD: подключение к MCU.TX (направление сигнала: MCU.TX> > CP2102> & gt; PC.RX)
• RTS: подключение к MCU.CTS (направление сигнала: MCU.CTS & lt; & lt; CP2102 & lt; & lt; PC.RTS)
• CTS: подключение к MCU.RTS (направление сигнала: MCU.RTS> > CP2102> & gt; PC.CTS)
