спецификация:
- тип изделия: кулер для процессора
- модель: SNK-P0064AP4
- подходящая материнская плата: для одной/двойной материнской платы Supermicro H11
- тип сокета: SP3 Socket
- подходящий процессор: AMD EPYC 7000 Series CPU радиатор
- звук (dBA): 38 dBA
- скорость (об/мин мин): 3800 об/мин

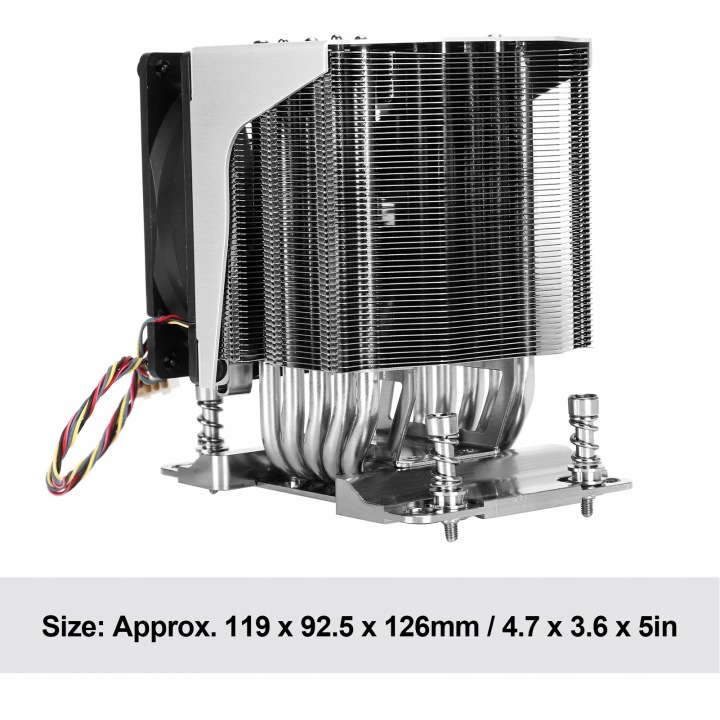

- размер: прибл. 119 x 92,5 x 126 мм / 4,7 x 3,6 x 5 дюймов
- область применения: серверная платформа/рабочая станция 4U
- разъем вентилятора: 4pin
- расчетная тепловая мощность (TDP): 180 Вт
- номинальное напряжение: 12 В
- как пользоваться:
1. Перед установкой радиатора убедитесь, что радиатор правильно расположен относительно направления потока охлаждающего воздуха установки
2. В зависимости от требуемого направления воздушного потока через радиатор отрегулируйте положение крепежного болта радиатора так, чтобы он соответствовал соответствующему кронштейну гайки, чтобы радиатор мог быть установлен на раме жесткости.
3. Снимите материал теплового интерфейса (TIM) или защитную крышку от тепловой смазки. Необходимое количество TIM было предварительно нанесено на нижнюю часть радиатора. Проверьте предварительно покрытый TIM на наличие повреждений.
4. Поместите радиатор непосредственно в верхнюю часть процессора так, чтобы четыре крепежных винта радиатора были выровнены с четырьмя монтажными штифтами радиатора или кронштейнами гаек на раме с усилением зазора и прикреплены к ним. Радиатор должен быть правильно расположен в соответствии с направлением воздушного потока системы охлаждения. Обратите внимание, что при затягивании четырех болтов крепления радиатора не устанавливайте вентилятор охлаждения радиатора на корпус радиатора.
5. Используйте отвертку со сверлом Star T20 и отрегулируйте настройку поворота отвертки на 16,1 кгс-см (14,0 фунт-дюйм). Перед открытием отвертки убедитесь, что наконечник отвертки полностью вставлен в отверстие головки винта, удерживающего радиатор. Во время установки держите винты, удерживающие радиатор, в вертикальном положении.
6. Затяните два диагональных болта, удерживающих радиатор, и поверните винты на 1-2 оборота, пока они не будут плотно прилегать. Не затягивайте полностью! Затем проделайте то же самое с двумя другими диагональными болтами, удерживающими радиатор.
7. Убедитесь, что нижняя часть радиатора правильно расположена на процессоре, и предотвратите титрование радиатора. Чтобы завершить установку, полностью затяните все четыре винта крепления радиатора.
8. Установите вентилятор охлаждения радиатора и кронштейн в сборе на корпус радиатора, затем затяните один стопорный винт в верхней части кронштейна вентилятора
9. Подключите разъем вентилятора охлаждения SNK-P0064AP4 к разъему вентилятора с маркировкой ЦП на материнской плате.
