лестничный потенциометр, 21-шаговый, стерео, о характеристика близка к логарифмической.

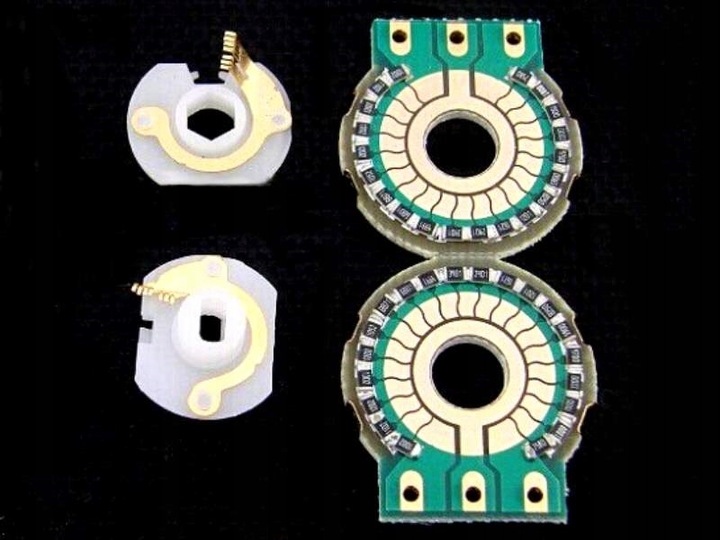

конструкция MBB (Make Before Break):
- позолоченные контактные площадки в форме буквы "S",
- позолоченный контактный элемент в форме "веника" ,
гарантирует отсутствие каких-либо сбоев при переключении шагов потенциометра.
выводы потенциометра совместимы с популярными потенциометрами ALPS RK163
(после припаивания ножек к внешней стороне двух Печатной платы или разнесения мы получаем расстояние, совместимое с ALPS RK271).
потенциометр может использоваться в качестве обновления стандартных углеродных потенциометров.
в традиционных углеродных потенциометрах (таких как популярные Альпс, синие RK271) несоответствие между каналами может быть до 20%.
потенциометр построен на основе SMD резисторов допуск 1% (припаян на позолоченных печатных платах), что делает несоответствие между по каналам-около 1%.
в типичном логарифмическом потенциометре, используемом для регулировки например, ALPS RK271, RK168 и др. наиболее часто используемый диапазон регулировки это от 0% до 40-50% шкалы (до " 11 часов, макс. 12"). Для лестницы установка аккуратной громкости в этом диапазоне будет проблематичной. Регулировка он будет проходить в 7-8 шагов (на одном шаге слишком тихо, на следующем громко). Поэтому в предлагаемых лестницах наиболее полезный диапазон регулировки объем "растянут" - адаптирован к практическим требованиям. На практике установка осины "на 15 часов" в предлагаемой лестнице = установка осины " на 11 " на логарифмическом потенциометре, а на последних нескольких шагами происходит значительное увеличение объема.
диаметр оси-6 мм
диаметр резьбы-7 мм
длина резьбы - 6,5 мм
длина оси-13,5 мм
длина оси (вместе с резьбой) - 20 мм
расстояние между контактами-5 мм
ширина потенциометра-21 мм
тип осей - накатанная с разрезом (как на фото в предложении)
резисторы-UniOhm RF0805 + /- 1% 1/8 Вт Chip resistor
улучшить качество звука путем обмена чрезвычайно важным элемент в сигнальном треке!
