Mega 2560 Mini совместим с Arduino Atmega2560

универсальный модуль с микроконтроллером ATmega2560 - отличное решение для людей, которые работают над более сложными проектами и прототипами на основе микроконтроллеров. Модуль полностью совместим с оригинальным Arduino Mega R3 для простой работы и высокой совместимости.

для связи с модулем Mega R3 вам понадобится “кабель USB micro".

плата Mega 2560 R3 в миниатюрной версии-это мощное и компактное устройство с процессором ATmega2560 с тактовой частотой 16 МГц. Его флэш-память составляет 256 КБ (из которых 8 кб заняты загрузчиком), 8 КБ SRAM и 4 КБ EEPROM.

Mega 2560 R3 Mini имеет 54 контакта ввода/вывода, включая 15 портов ШИМ и 16 аналоговых контактов.

использует чип CH340 для передачи данных USB, следовательно, логическое напряжение 5V, а источник питания 7-9V. Модуль имеет разъем microUSB для программирования и питания и разъем ICSP для программирования.

предлагает эффективность тока до 800 мА на контактах 5 В и 3,3 В с максимальным током на выводе ввода / вывода 40 мА. Плата совместима с Arduino, что позволяет легко программировать ее с помощью программыArduino IDE .

размеры печатной платы 54 мм x 38 мм, что делает ее идеальной для использования в небольших помещениях. К плате прикреплены голдпины для пайки.

особенности

• модуль с микроконтроллером Atmega2560 от Atmel . Благодаря большому количеству выходов GPIO-целых 54, это идеальное решение для таких приложений, как домашняя автоматизация или 3D-принтеры, где требуется большое количество портов.
• использование конвертера USB – UART CH340 . Он позволяет эффективно загружать программы на устройство в среде Arduino IDE, что значительно упрощает работу с этим модулем.
• поставляется с загрузчиком Arduino и тестовой программой Blink . Это обеспечивает быстрый запуск и тестирование работы устройства с помощью встроенного светодиода.

Mega2560 в миниатюрной версии-мощный инструмент для проектов, требующих большой вычислительной мощности и богатого набора входов/выходов в компактной форме. Это идеальное решение для таких приложений, как мини-роботы, дроны и тому подобное. Его можно легко запрограммировать с помощью Arduino IDE, используя встроенный порт micro USB.

спецификация

• процессор: ATmega2560
• установленный загрузчик с Arduino Mega 2560 R3: да
• тактовая частота чипа: 16 МГц
• чип для программирования и передачи данных USB: CH340
• логическое напряжение чипа: 5V
• напряжение питания: 7 - 9V
• выход тока на вывод 5V: Макс 800mA
• выход тока на вывод 3.3 V: Макс 800mA
• максимальный ток на выводе ввода/вывода: 40MA
• контакты ввода/вывода: 54 (включая 15 портов ШИМ)
• аналоговые контакты: 16
• флэш-память: 256 КБ (8 кб занят загрузчиком)
• SRAM: 8 кб
• EEPROM: 4 КБ
• последовательные интерфейсы: UART, SPI, I2C
• внешние прерывания: да
• разъем microUSB: (Программирование, питание)
• разъем ICSP: (программирование)
• размеры печатной платы: 38 x 55 мм
• вес: 13,5 г
• goldpins для пайки в комплекте:/B>да

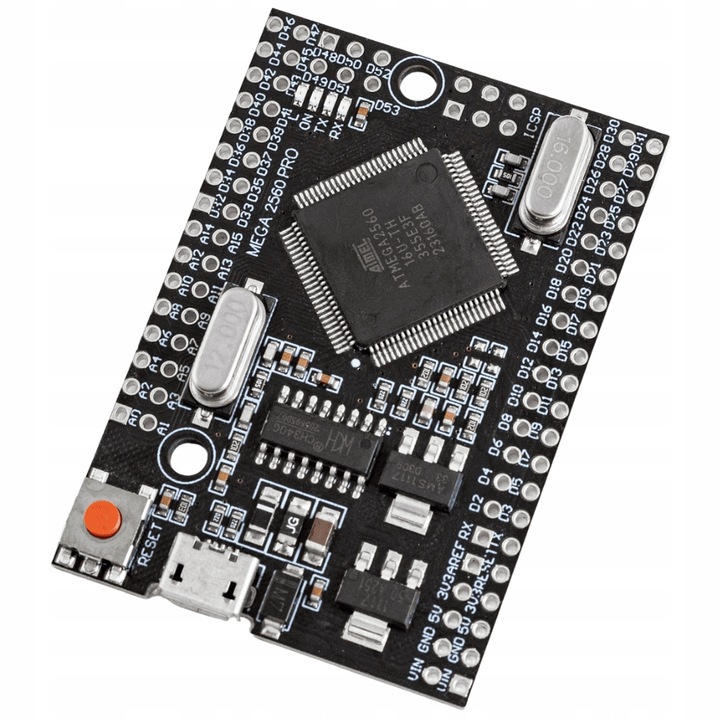

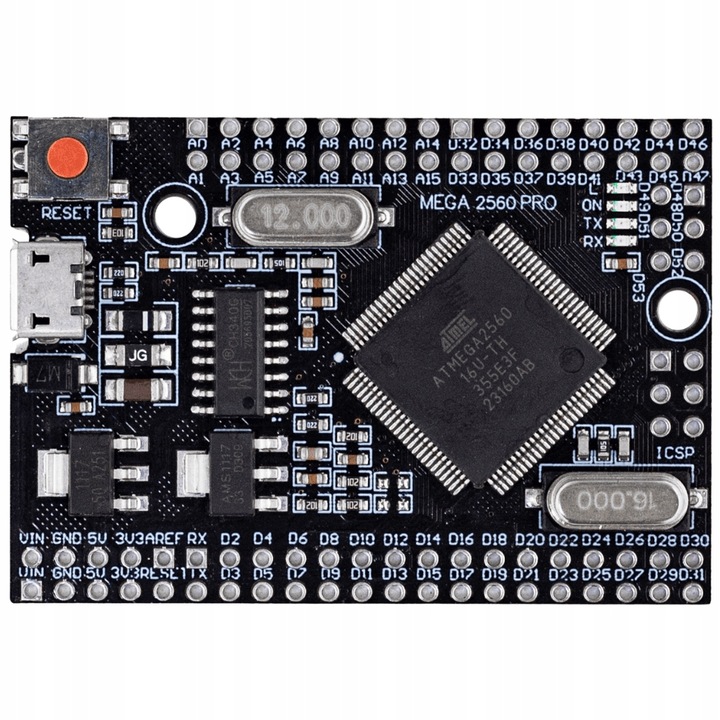

GALERIA️ галерея:
