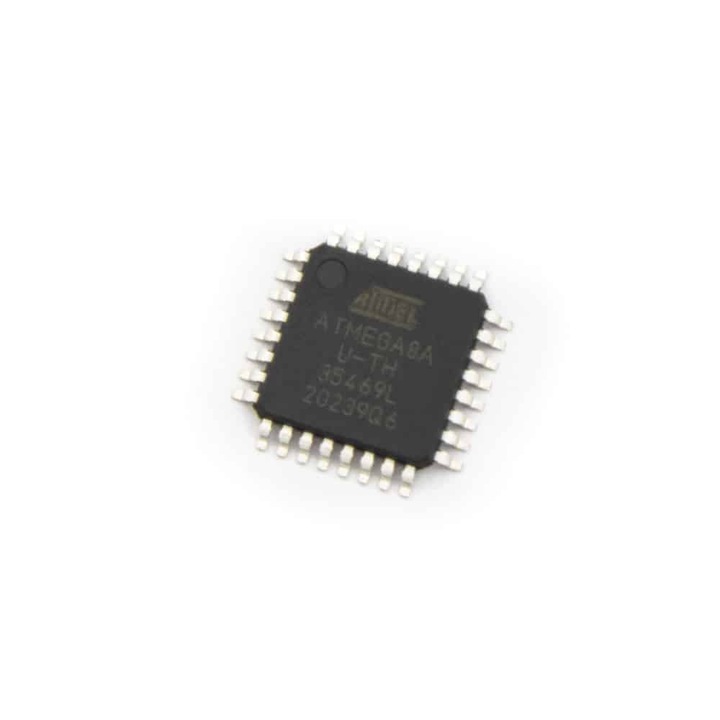

Микроконтроллер AVR ATMEGA8A-AU SMD

микроконтроллер AVR от Atmel (теперь Microchip) в корпусе SMD. Эта схема использовалась в платах Arduino.

макеты взяты из официального распространения. Это не неизвестное происхождение макетов из Китая.

для программирования используется программатор ISP - USBasp.

спецификация системы

• ядро: AVR
• напряжение питания: 2,7 ÷ 5,5 в
• Максимальная тактовая частота: 16 МГц
• флэш - память: 8 кб
• SRAM: 1 кб
• EEPROM: 512 B
• количество GPIO: 23
• интерфейсы
• 1 X I2C
• 1 x x SPI
• 1 x USART
• 1 x АЦП 10 бит
• 6 каналов
• аналоговый компаратор
• таймеры
• 2 x таймер 8 бит
• 1 X таймер 16 бит
• 1 X RTC с отдельным генератором
• 3 канала ШИМ
• поддержка библиотек qtouch®
• корпус: SMD-tqfp32
