модуль трехканального (стерео + басовый канал) Аудиоусилителя на чипе Texas Instruments TPA3116D2 DIY с общей мощностью 200 Вт для звуковых систем, домашнего кинотеатра и автомобилей.

модуль цифрового усилителяTPA3116D2 трехканальный, питаемый напряжениемDC 12-24V обеспечивает3 звуковых канала:

• левый - 50W
• правый - 50W
• бас - 100W

обеспечивает чистую музыку высокого качества и nbsp; Hi-Fi с относительно небольшим потреблением энергии.

может найти применение при создании собственной звуковой системы домашнего кинотеатра, улучшении звуковой системы автомобильной аудиосистемы (басовый канал идеально подходит для управления сабвуфером, а также для создания собственной акустической системы Soundbar , идеально улучшающей динамику и глубину телевизионного звука. Используя один из предлагаемых нами (другие предложения) модулей Bluetooth, вы можете создать идеальную беспроводную акустическую систему.

функция:

1. Высокое качество звука: наслаждайтесь чистым звуком Hi-Fi аудиофильного класса с чипом TPA3116D2 и левым/правым каналом и выходом сабвуфера (каналы 2.1) для полного звучания.

2. Широкая совместимость: работает с источником питания 12-24 В постоянного тока, что делает его совместимым с большинством источников питания и имеет широкую поддержку входного напряжения для более экологичного дизайна.

3. Эффективная выходная мощность: с двумя высококачественными чипами tpa3116d2 цифровой усилитель, этот усилитель имеет высокую эффективность и может генерировать до 50 Вт * 2 + 100 Вт мощности.

4. Простая настройка: просто подключите усилитель к источнику питания и динамикам, чтобы начать наслаждаться высококачественной цифровой музыкой. Регулятор громкости легко настроить в соответствии с вашими предпочтениями.

5. Универсальная совместимость: совместим с импедансами динамиков 4-8 ом, что делает его пригодным для использования с широким спектром динамиков. Кроме того, его высокая эффективность означает, что он производит меньше тепла и в то же время обеспечивает высокую выходную мощность.

6.назначение: усилитель отлично работает с домашним звуковым оборудованием , домашними кинотеатрами , а также находит применение в автомобилях - как с установкой 12V, так и 24V.

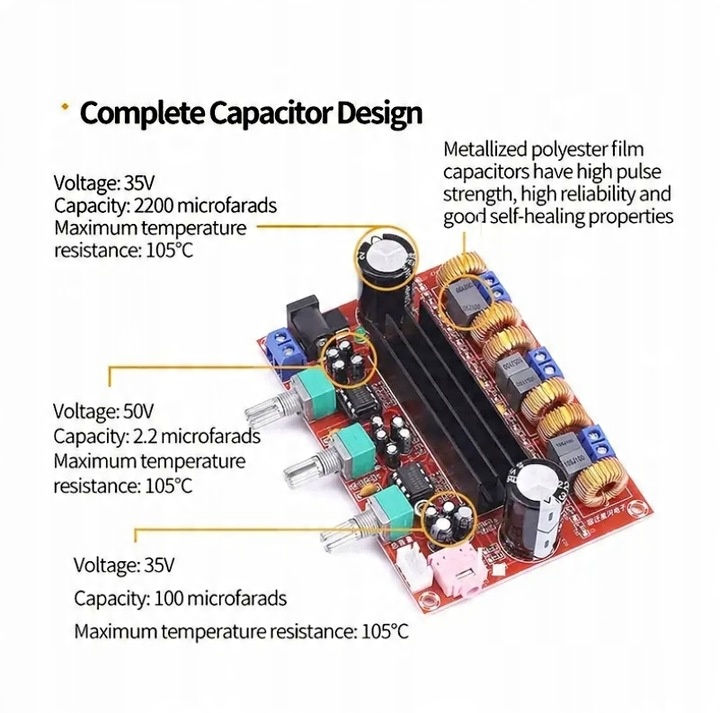

спецификация:

• модель: XH-M139
• главный чип: TPA3116D2 * 2
• напряжение питания: DC 12-24V
• выходная мощность: 200 Вт (50 Вт * 2 + 100 Вт БАС * 1)
• отношение сигнал/шум: 100 дБ
• выходная нагрузка: 4-8 ом
• диапазон частотной характеристики: 14-100 кГц
• количество каналов: 3 (левый канал + правый канал + бас)
• частота переключения: 1,2 МГц
• размеры платы: около 100 x 80 мм
• вес: 118 г

зависимость мощности от источника питания:

только тогда, когда аудиовход достаточно (правильно подобран), а потенциал (напряжение / ток) источника питания достаточно, модуль может обеспечить достаточную выходную мощность. Чем выше напряжение питания, тем выше относительная мощность, А динамики с разным импедансом будут иметь разную выходную мощность. Когда напряжения и тока достаточно, чем больше количество ом динамиков, тем ниже относительная мощность звука. пожалуйста, обратите внимание!

зависимость выходной мощности от напряжения питания и импеданса динамиков:

• 12V- динамики8 Ом - Мощность12 Вт +12 Вт,
• - динамики4 ом - Мощность20 Вт + 20 Вт,
• 15V- колонки 8 ом - Мощность18W + 18W,
• - колонки 4 ом-   мощность30W + 30W,
• 19V- колонки 8 ом - Мощность32w + 32w,
• - динамики 4 ом - Мощность45W + 45W,
• 24V-динамики8 ом - Мощность38w + 38w,
• - динамики4 ом - Мощность55W + 55W/b>,

независимо от вышеуказанных конфигураций, басовый канал излучает мощность 100 Вт.

для обеспечения максимальной выходной мощности источник питания должен иметь токовую эффективность не менее 7,5 A( внимание! - из-за большого потребления тока для питания следует использовать провода соответствующего сечения.)

использование более низкого напряжения питания не отрицательно влияет на качество звука, а только снижает выходную мощность.

внимание !!!

радиатор в модуле предварительно приклеен к микросхеме. Любые попытки его подорвать могут повредить модуль и привести к дисквалификации в случае возврата или жалобы.

каждый возвращенный товар перед возвратом стоимости его покупки проходит тщательную проверку в нашем сервисе.

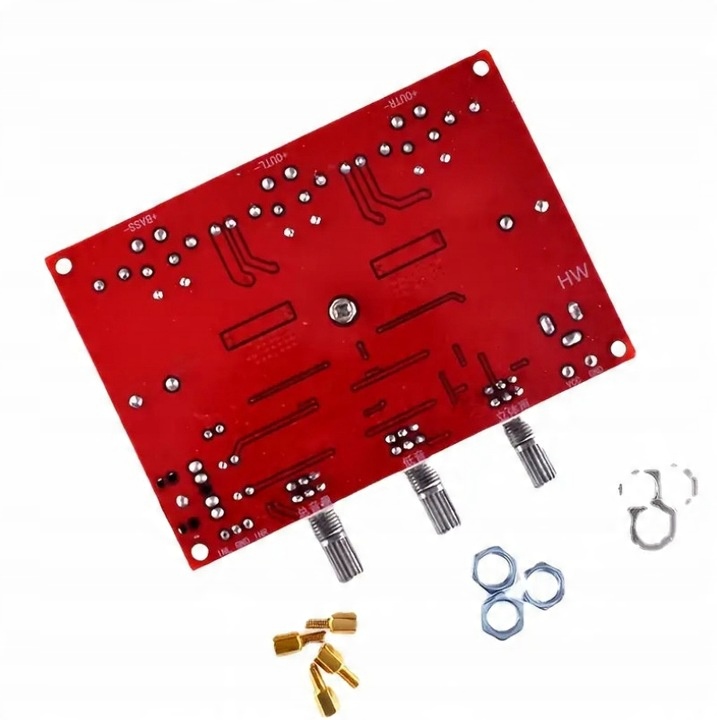

подключение и запуск усилителя тривиально просты и не требуют специальных знаний. При установке модуля достаточно руководствоваться прилагаемой графикой.

разъем питания, показанный на изображениях, предназначен только для предварительного питания при первом запуске усилителя.

в конечном итоге используйте винтовые соединители (зеленый цвет), показанные на фотографиях.

из-за значительного потребления тока для питания устройства не следует использовать слишком тонкие провода, так как это может привести к их перегреву и, в крайнем случае, к пожару.
