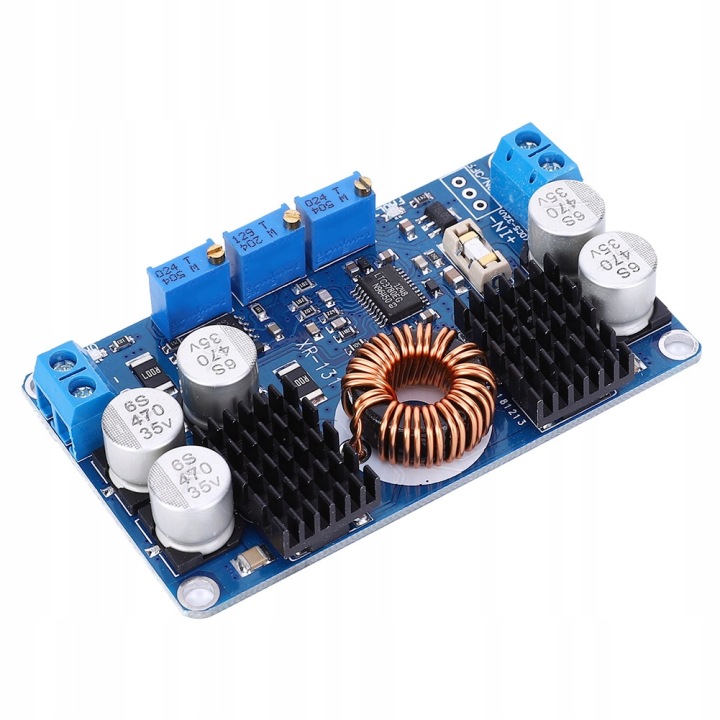

функция:
1. Этот блок питания представляет собой высокопроизводительный стабилизированный блок питания. Когда входное напряжение ниже, выше или равно выходному напряжению, выходное напряжение может поддерживаться стабильным.
2. С превосходной защитной функцией, его можно использовать для солнечной зарядки
3. Печатная плата использует процесс позолоты толщиной 1,6 дюйма, а на входе используется сменный предохранитель для защиты источника питания и оборудования
4. Вся версия электролиза использует импортные оригинальные патчи, конденсаторы с низким сопротивлением и высокой частотой, что снижает пульсацию до точки замерзания
5. IC принимает импортированный оригинал, с постоянным напряжением, постоянным током, защитой от пониженного напряжения (MPPT больше подходит для солнечной зарядки)
6. С индикатором неисправности выхода он загорается, когда дрейф выходного напряжения слишком велик, короткое замыкание и другие неисправности
7. Окисление тепловыделения теплоотводом, эффект тепловыделения лучше, чем у натурального алюминия
8. Катушка использует железо-кремний-алюминий с меньшим нагревом
спецификация:
тип элемента: модуль питания
электрические характеристики:
1. Входное напряжение: DC5-32V, рекомендуется использовать напряжение выше 10V
2. Выходное напряжение: DC1V-30V бесступенчато регулируемый
3. Выходной ток: 10 а (максимум) в течение 7 а в течение длительного времени
4. Выходная мощность: долгосрочная 80 Вт, Пиковая 130 Вт, более 80 Вт, необходимо усилить тепловыделение
5. Выходная пульсация: 50 мВ (от 12 В до 12 В, измеряется при 5 а)
6. Защита от обратного подключения входа: нет, при необходимости подключите диод Schottky & amp;#039;эго последовательно с входом
7. Выход Anti-Backflow: нет, если он используется для зарядки аккумулятора или нагрузка является самозарядной эмоциональной нагрузкой,пожалуйста, подключите диод Schottky'эго к выходу

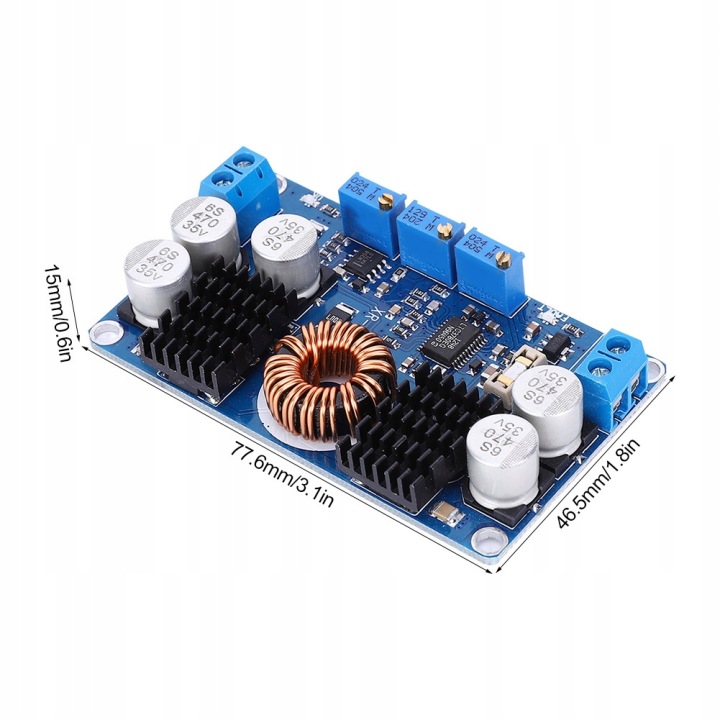

8. Размер: прибл. 77,6 x 46,5 x 15 мм / 3,1 x 1,8 x 0,6 дюйма
9. Защита от короткого замыкания: Да
10. Весит: прибл. 45 г/1,6 унции

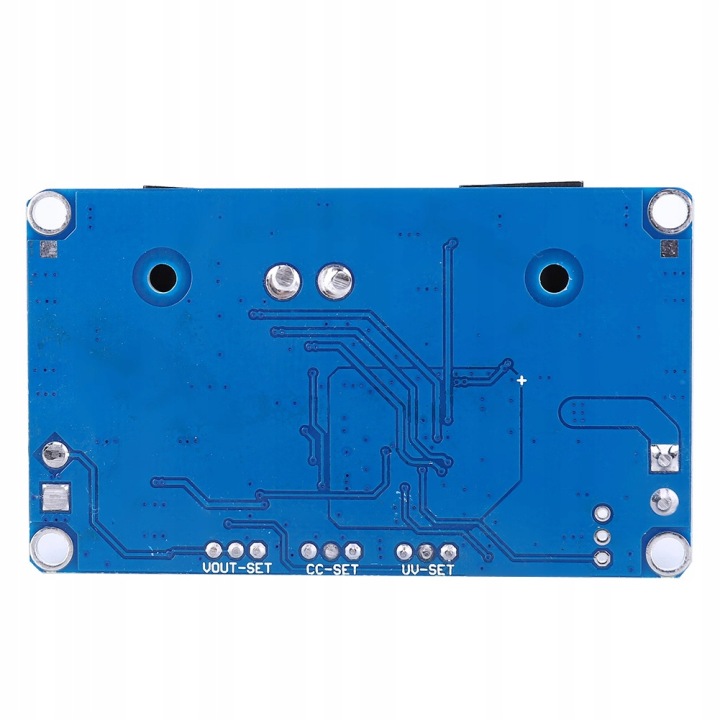

метод отладки:
1. Метод регулировки защиты от пониженного напряжения батареи: (возьмите свинцово-кислотную батарею 12 В, чтобы установить защиту от пониженного напряжения 10 В, в качестве примера выключите выход)
отрегулируйте подключенный вход питания, регулируемый на 10 в, отрегулируйте потенциометр защиты от пониженного напряжения (увеличивая CW, уменьшая CCW) до тех пор, пока не загорится индикатор ошибки (красный свет), и настройка будет успешной; поэтому, когда батарея разряжена до 10 В, она автоматически отключит
Примечание: если он не работает от батареи, его нельзя установить;
2. Метод регулировки выходного напряжения: вход подключен к источнику питания (напряжение выше, чем значение защиты от пониженного напряжения), красный свет выключен, синий свет включен, выход подключен к мультиметру, а потенциометр выходного напряжения регулируется (увеличение CW, уменьшение CCW) до получения требуемого напряжения;
Примечание: обычно красный свет выключен, синий свет включен, в противном случае он неисправен. Защита от пониженного напряжения на входе, защита от перегрузки по току на выходе, защита от короткого замыкания на выходе, устранение неисправности и повторное включение.
3. Метод регулировки выходного тока: (возьмите вход 12 В для зарядки свинцово-кислотной батареи 12 в, зарядный ток 5 а в качестве примера)
вход подключен к источнику питания 12 В, а выход-к амперметру (красный тестовый провод подключен к положительному выходу, черный провод подключен к отрицательному, а выход напрямую закорочен. чтобы использовать амперметр выше 15А для предотвращения сгорания), отрегулируйте потенциометр постоянного тока (увеличение CW, уменьшение CCW) до тех пор, пока амперметр не покажет необходимое значение 5А. снимите амперметр и подключите аккумулятор для нормальной зарядки.
Примечание: Если используется для устройств с постоянным напряжением, установите только максимальный выходной ток.
список пакетов:
1 X модуль питания
