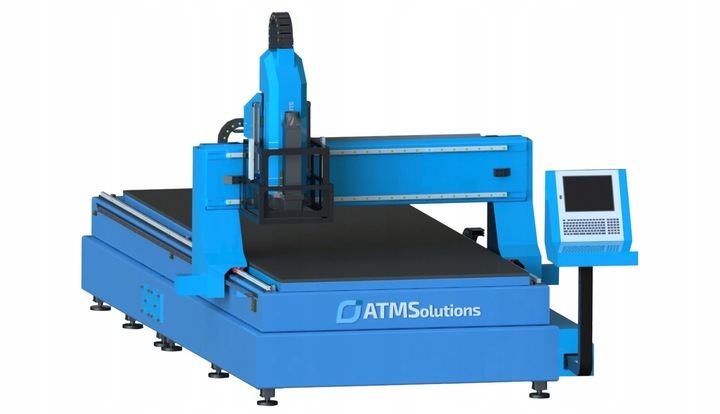

МОДУЛЬНЫЙ ФРЕЗЕРНЫЙ СТАНОК С ЧПУ ATMS 1325 MOD

фрезерный станок ATMS CNC MOD с размерами рабочего поля 1300x2500x200 мм и точностью позиционирования 0,03 / 300 мм. Плоттер идеально подходит как для изготовления деталей меньшего размера, так и для деталей значительного размера. Подвергаться обработке может широкий спектр материалов: от металлов и их сплавов, таких как алюминий, латунь, бронза, медь до пластмасс, дерева, пены и т. д.

инновационный модульный станок с числовым программным управлением будет расти вместе с вашим предприятием.

модульный фрезерный станок с ЧПУ ATMS MOD имеет уникальную в мире модульную конструкцию, которая дает возможность увеличить рабочее поле машины по оси Y до 200% базовой площади Y без необходимости изменения базовой конструкции.

К преимуществам машины относится прочная стальная рама, которая за счет увеличения жесткости всей машины обеспечивает точную и точную обработку, устраняя вибрации и деформации. Эффективный, точный, с водяным охлаждением и бесшумный (даже на самых высоких оборотах) шпиндель мощностью 3 кВт обеспечивает удобство работы и универсальность применения. Установленная крышка стола из твердого пластика предотвращает его повреждение.

конструкция: (в базовом варианте) подвижные ворота, Т-образный стол для удобного крепления элементов, трапециевидные линейные направляющие и болты с шариковой гайкой на оси Z. движение по осям X и y осуществляется на трапециевидных направляющих с зубчатыми приводами со скошенными зубьями.

сэкономьте место на своем заводе, купите модульный станок с числовым управлением, который вы будете расширять.

у нас есть возможность адаптировать богатое дополнительное оборудование и множество решений, в том числе в соответствии с индивидуальными потребностями, для повышения комфорта работы (подробно описано как дополнительное оборудование ниже).

ATMSolutions предлагает обучение как работе машины, так и ее программному обеспечению.

конструкция и технические параметры:

• управление: ЧПУ
• рабочее поле: 1300x2500x200 мм (с возможностью удлинения в будущем)
• стол: Т-образный
• движение по осям: X,Y,Z
• рама: сварная сталь
• метод зажима: зажимы
• тип двигателя: шаговые двигатели
• точность 0,03/300 мм
• мощность шпинделя: 3 кВт
• охлаждение шпинделя: вода
• скорость шпинделя: 6000-24000 об/мин
• инвертор: 3,7 кВт
• Максимальная скорость подачи: 15 000 мм/мин
• максимальная рабочая подача: 10 000 мм/мин
• цанговый цанговый патрон: ER20 (3,175/4/6/12,7)
• поддерживаемые инструкции:. nc, g-code
• система управления: Mach3
• интерфейс: порт USB
• совместимость с системами: Windows XP, 7, 10
• источник питания: 230 В/400 В, 50/60 Гц
• рабочая температура: 0-45 градусов C
• влажность воздуха: 30% - 75%
• размеры машины: 3000x1950x1850
• гарантия: 24 месяца

стандартное оборудование:

• фрезерный станок с подвижными воротами
• шпиндель 3 кВт
• инвертор
• контроллер
• аксессуары
• инструменты
• комплект фрезерования
• охлаждающий насос
• комплект кабелей
• держатели для материала

дополнительное оборудование:

• шпиндель с водяным охлаждением 2,2 / 3,0 / 4,5 / 5,5 кВт
• шпиндель с воздушным охлаждением 2,2 / 3,0 / 4,5 / 6,0 кВт
• шпиндель HSD 1,5 / 3,0 / 4,5 / 6,0 кВт
• шпиндель HSD с УВД 4,5 / 6,0 / 9,0 kW
• шпиндель HITECO 6,0 kW
• шпиндель HITECO с ATC 4,5 / 9,5 kW
• линейный склад инструментов ATC
• вакуумный / гибридный стол-для каждого стола подбираем и оцениваем по запросу клиента системы и всасывающие насосы-вентиляторы бокового канала, вакуумные насосы (также доступны от Becker).
• сервоприводы Leadshine/Yaskawa / Panasonic
• зазор оси С 300 / 400 / 500 мм
• ванна + заливное охлаждение инструменты
• масляный туман
• экстрактор стружки
• контроллер DSP
• беспроводной датчик высоты инструмента для управления высотой в любом месте рабочего стола
• ось вращения с задней бабкой, о150-200мм; длина 600-1500 мм
• контроллер для 4/5/6 осей
• большой компьютерный шкаф
• крышка чипа
• сканирующая головка
• шкаф с подключением периферийных устройств
• программное обеспечение для проектирования Cam
• программное обеспечение для 3D-моделирования
