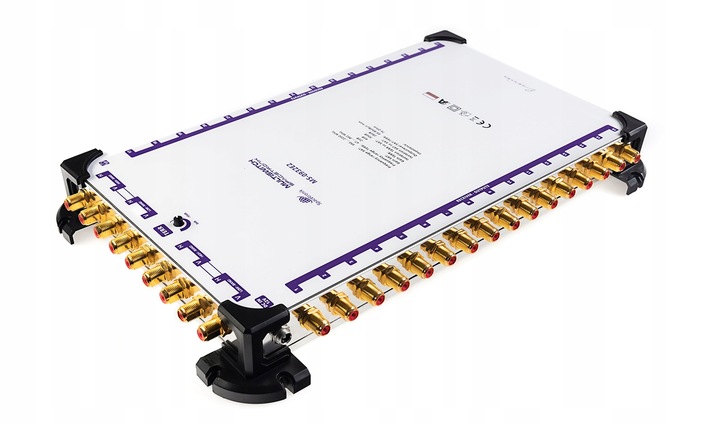

Multiswitch предназначен для расширения внутренней антенной установки системы спутниковое телевидение DVB-S2 и наземное DVB-T / T2.
устройство позволяет распределять сигнал спутниковой связи с двумя различными спутниками, например Hotbird + Astra и сигналом наземное и подключение до 32 абонентских розеток RTV-SAT, тюнеров спутниковые, DVB-T тюнеры и т.д...
новая версия multiswitchy Spacetronik E-Series V2, характеризующийся добавлением опции регулировки демпфирования в треке TERR DVB-T / T2: 0 / -15 дБ
позолоченные розетки в существенным образом уменьшают потери сигнала на соединении антенных кабелей, и отсутствие явления окисления.
Multiswitch автоматически распознает тип сигнал, который будет передаваться на тюнеры.
подключение должно быть включено в установку мультисвитча для спутниковой антенны диаметром не менее 0,8 м и конвертер Quattro или Quad и наземную телевизионную антенну.
разделение сигнала спутниковый и наземный выход из мультисвитча осуществляется с помощью абонентские терминальные розетки.
питание мультисвитча осуществляется за через внешний источник питания, таким образом, устраняется явление повышенная рабочая температура, являющаяся частой причиной повреждения устройства
при монтаже оборудование должно учитывать существующие условия установки мощность:
- расположение вдали от погодных условий
- защита от доступа людей посторонние
- адекватная вентиляция
подключение:
- два входных сигнала с конвертера SAT Quattro или QUAD
- один вход наземного сигнала DVB-T/T2
- 32 выхода суммированного сигнала SAT + DVB-T/T2
данные технические характеристики:
- Диапазон частот SAT: 950-2200 МГц
- диапазон частот TER : 47-862 МГц
- Усиление SAT (950-2150 МГц): 2 дБ
- усиление TER (47-862 Мгц): 4 dB
- Разделение SAT на TER: 30 дБ
- разделение TER на SAT: 28 dB
- Разделение между поляризациями H / V : 25 дБ
- максимальный выходной уровень SAT: 95 dBuV
- Максимальный выходной уровень TER: 85 dBuV
- входное/выходное сопротивление: 75 Ом
- Переключение полярности / полосы: 13v / 18v 13v / 22khz-18v / 22khz
- питание от сети: 230V AC 50Hz
- Рабочая температура: 0...+55 oC
- размеры: 360 x 216 x 52 мм
инструкция польские услуги - https://dmtrade.pl/katalogi/Spacetronik/e-series/instrukcjapl.pdf
