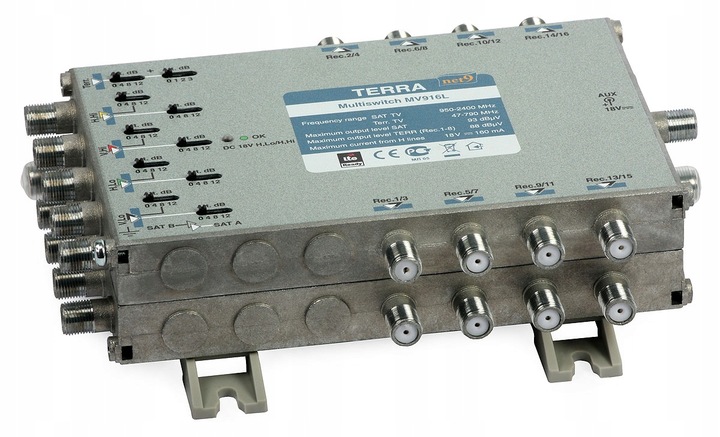

Multiswitch MV-916l 9-вход/16-выход Terra

код товара: MV-916l

Multiswitches серии MV разработаны таким образом, чтобы можно было работать в средних и больших объемных телевизионных установках RTV+SAT. Их также можно использовать в небольших бытовых установках.

• отличительные особенности
• радиальный мультисвитч
• встроенная предварительная запись характеристики кабеля
• группировка выходов по уровню выхода
• разделение между входами более 30 дБ
• активная трасса наземного сигнала с фильтром LTE (47-790 МГц)
• литой корпус, гарантирующий высокий уровень экранирования - класс a
• гарантия - 4 годы.

Multiswitch MV-916L имеет активную (усиленную) дорожку наземного и спутникового телевидения. Регулировка уровня сигнала для каждой спутниковой дорожки и DVB-T осуществляется с помощью специальных переключателей. Такой способ настройки обеспечивает большую стабильность заданных параметров по сравнению с традиционными решениями, основанными на потенциометрах.

Multiswitch MV-916L имеет встроенный фильтр сигналов LTE, позволяющий устранять нежелательные сигналы в диапазоне 800 МГц (частоты 791 - 862 МГц), предназначенном для реализации услуг передачи данных (LTE).

литой корпус обеспечивает высокую эффективность экранирования, предотвращая проникновение помех внутрь устройства. Высокий уровень выходного сигнала, встроенная предварительная коррекция характеристик затухания коаксиальных проводов и градация затухания на выходах мультисвитча позволяют строить большие установки, в которых длина абонентских соединений может достигать 80 м.

питание мультисвитча можно реализовать с помощью усилителя шины SA-91 или от локально подключенного блока питания PS182F. от одного источника можно запитать большее количество устройств (максимальное потребление тока мультисвитчем 100 мА).

технические характеристики:

• названиеMV-916L
• количество входов 9
• количество выходов 16
• рабочая полоса [МГц] SAT 950 - 2400
• DVB-T/Radio 47 - 790
• Вконтакте (предварительная запись СБ выходов) 1-16 3...8
• CH-ki затухания кабеля) [дБ]
• DVB-T / Радио выход.1-8 4...7
• выход. 9-12 3...5
• выход. 13-16 2...3
• регулировка усиления [дБ] SAT 12, Шаг 4 дБ
• DVB-T/Radio 15, Шаг 1 дБ
• Макс. уровень сигнала SAT (IMD3 = 35 дБ) *[dbμv] 93
• Макс. уровень сигнала наземного ТВ (IMD3=60 дБ) *[dbμv] выход. 1-8 85
• выход. 9-12 83
• вый. 13-16 83
• разделение входов SAT [дБ] > 30
• разделение выходов [дБ] SAT & gt; 30
• DVB-T > 30
• класс защиты a
• потребление тока от приемника [ма] < 60
• максимальное потребление тока от линии H и внешнего источника питания 12 В... 18 В < 160 мА при 18 в
• управляющие сигналы 14/18 в, 0/22 кГц, Tone burst
• или DiSEqC 1.0, DiSEqC 2.0 или совместимые версии
• переход постоянного тока через разъем "AUX18 V" 18 в 1 а Макс.
• Диапазон рабочих температур [ºC] -20...+ 50
• размеры [мм] 267x135x30
• Вес [кг] 1,26

* для 2 несущих, выходной уровень по DIN45004B
