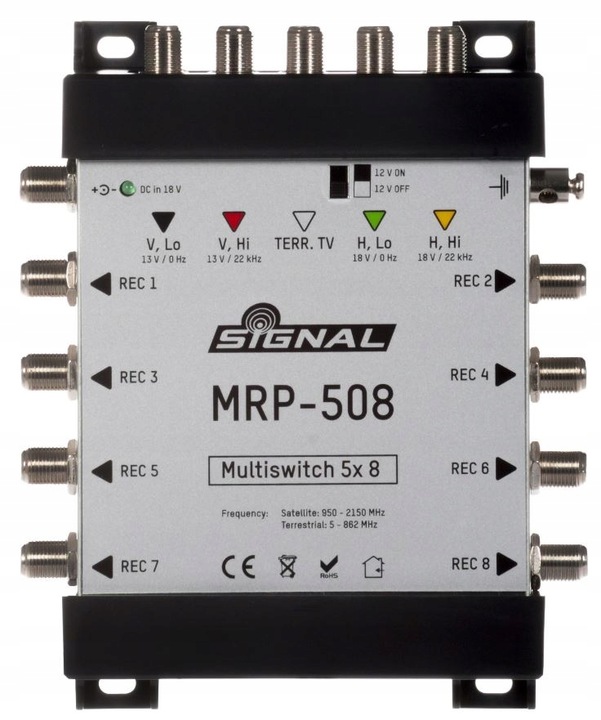

Multiswitch Signal 1-спутниковый, 8-выходы 5/8 + DHL

отличительные особенности:

• радиальный мультисвит,
• входы: 4 от конвертера quatro, 1 наземный DVB-T,
• выходы: 8 для SAT тюнеров,
• пассивный трек FM / DVB-T, оснащенный переключателем On / Off 12V DC,
• разделение между входами более 25 дБ,
• высокое разделение выходов 30 дБ (без перекрестных помех между полосами и поляризациями),
• предкоррекция характеристик кабеля,
• очень высокий входной уровень 105 дбмкв,
• высокий выходной уровень: 100 дбмкв,
• индикаторы напряжения блока питания и мультисвитча (простая диагностика отсутствия питания или короткого замыкания в наземной цепи),
• соединение заземления,
• компактные размеры 146×120×42 мм,
• внешний источник питания постоянного тока 18 в 1 а,
• гарантия 3 года.

новое семейство multiswitchy Signal позволяет осуществлять установку RTV / SAT в односемейных коттеджах и небольших жилых и офисных зданиях. Multiswitches предназначены для работы внутри здания. Многодиапазонные переключатели предназначены для установок, основанных на топологии звезды. В системах этого типа провода от торцевых разъемов сходятся в месте установки мультисвитча или группы мультисвитча. Высокое разделение выходов (отсутствие перекрестных помех между полосами и полярностями) и встроенная предварительная защита характеристик кабеля позволяют исключить влияние затухания кабеля, увеличивающегося с частотой.

переключатель оснащен пассивной дорожкой наземного телевидения, поэтому рекомендуется использовать антенный предусилитель или усилитель, который компенсирует затухание мультисвитча (14 дБ) и пассивных компонентов в установке (провод, розетки, разъемы) в дорожке наземного телевидения. При выборе усилителя следует также учитывать уровень сигнала от передатчика (мощность и высота подвески передатчика, расстояние до точки приема, усиление антенны, рельеф местности между передатчиком и приемником).

Multiswitch оснащен переключателем напряжения 12 В В антенной дорожке. Для питания усилителя его необходимо установить в положение "Вкл.". Если используется усилитель с автономным питанием, например AWS 1/1 F B1216 (с регулировкой усиления), оставьте переключатель в положении "Off".

Multiswitch и блок питания оснащены светодиодными индикаторами состояния питания . При правильной работе оба должны светиться.

если при подключении наземной антенны и включении питания диоды на блоке питания и мультисвит мигают, это свидетельствует о коротком замыкании в цепи наземной антенны. Это может быть связано с включением питания в наземном треке на антенне без усилителя или плохим заработком разъемов (короткое замыкание между центральным проводом и оплеткой экрана кабеля). Следует немедленно отключить напряжение и устранить причину.

использование отдельного усилителя имеет следующие преимущества:

• оптимизация стоимости установки,
• выбор наиболее подходящего усилителя   (уровень усиления, место установки, отдельная регулировка УКВ и УВЧ),
• питание усилителя от мультисвитча (отдельный источник питания не требуется).
