Multiswitch Spacetronik Pro Series MS-0916CL 9/16C
SPACETRONIK
Multiswitch каскадный Spacetronik Pro Series MS-0916CL LTE

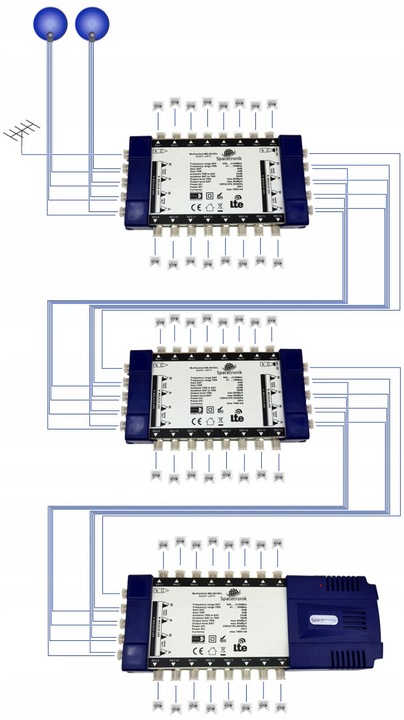

каскадный Мультисвитч Pro Series 9/9 на 16 С 8 входами SAT + 1 вход антенна наземного ТВ, позволит разделить сигнал в накопительной установке для другого каскадного или конечного мультисвитча и до 16 конечных пользователей. Multiswitch оснащен высококачественным блоком питания, обеспечивающим стабильную работу работа устройства. Корпус и ручки изготовлены из высококачественных материалов. Каскадный мультисвит-это устройство, позволяющее свободно масштабировать размер сети путем добавления дополнительных устройств. Отдельные multiswitches подключается последовательно друг с другом путем подачи сигналов от сквозных выходов. Если нет предполагается дальнейшее расширение установки, последнее устройство в каскаде существует multiswitch конечной точки. Сигналы от ответвлений, в свою очередь, подаются на конечные розетки, абоненты. Каскадные multiswitches могут быть размещены на различных этажах здания, что позволяет значительно сократить расстояние от выхода мультисвитч для спутникового тюнера. Также в случае возможного сбоя, каскадный мультисвитч можно быстро вывести из установки и заменить исправным устройством, в результате чего время поломки и ее ремонта ограничено необходимый минимум.
Где установить multiswitch Spacetronik?
при монтаже устройства необходимо учитывать существующие условия установка по питанию:
- расположение вдали от влияния условий атмосферные
- защита от доступа посторонних
- адекватная вентиляция
Параметры, отличающие multisiwtche Spacetronik от конкурентов
- изоляция в треках SAT и TV
- разделение входов / выходов
- уровень сигнала выходной dBuV
- затухание в обратном канале
- параметры-мощность адаптер питания
- источник питания - стабильность блока питания и дополнительный источник питания TER
Что можно подключить к multiswitch?
- два входа сигнала от конвертера SAT Quattro
- один входной сигнал DVB-T/T2
- 16 выходов суммированного сигнала SAT + DVB-T/T2
технические характеристики multiswitch 9/16
количество входов: 8 SAT, 1 TER
количество выходов: 16
разъемы: F Female
диапазон частота СБ: 950-2150mhz
диапазон частот TER: 47-694 МГц LTE Ready
коэффициент усиления SAT: от -3 до 6 дБ
коэффициент усиления TER: от -8 до 1 дБ
изоляция TER to SAT: 28dB
изоляция SAT до TER: 28db
изоляция разделения поляризации H / V: 25dB
изоляция out-out TER: 22db
изоляция out-out SAT: 35dB
демпфирование отражения SAT вход: 10дБ
подавление отражений СБ выход: 7dB
затухание отражения ter вход: 11db
подавление отражений ter выход: 8dB
SAT выходной уровень (IMD3 - 35DB): 100dbμv
выходной уровень TER(IMD3 - 60dB): 85dbμv
входное / выходное сопротивление: 75ом
