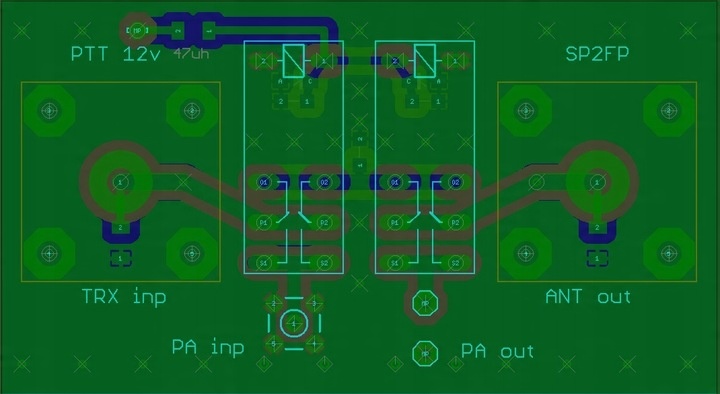

печатная плата полезна при создании внешнего усилителя.
комплект элементов и в нем: реле 2шт, Конд. 100nf 2шт, диод 1N4148 2шт, дроссель 39-47uh 1шт
розетки Uc1 и Sma приобретаются отдельно
используется для передачи мощности и в качестве bay-Belt
обеспечивает приличные параметры частотной характеристики до 70 МГц
ВКЛ затухание двумя реле составляет 0,05 дБ для 50 МГц
я сделал место для дополнительных сопоставляющих конденсаторов, если макет окажется полезным.
размер платы 90 / 50 мм
расстояние между гнездами 60 мм
управление реле: плюс 12V
реле контакт Relpol 16 A-эквивалент: JQX115, G2RL, с катушкой 12V DC
