Nextion Discovery Series NX3224F028-это отличный дисплей 2.8" для высокоскоростных проектов интерфейса человек \ машина HMI с использованием легкодоступных инструментов.

по сравнению с Basic Series, Discovery Series имеет лучшую производительность MCU с тактовой частотой 64 МГц.

используя программное обеспечение NEXTION EDITOR, вы можете быстро разработать графический интерфейс HMI с помощью элементов перетаскивания (графика, текст, кнопка, ползунок и т. д.) и текстовые инструкции ASCII для кодирования взаимодействия компонентов на стороне дисплея.Дисплей Nextion HMI подключается к периферийному MCU через TTL Serial (5V, TX, RX, GND).

дисплеи Nextion делятся на три группы с точки зрения сложности, аппаратных возможностей и вычислительной мощности.

1. Basic < /B> - базовая версия.
2. Enhanced < /B>  - по сравнению с Basic он имеет память eprom, линии GPIO, часы RTC.
3. Intelligent < /B>  - по сравнению с enhanced, он включает в себя множество новых расширенных графических элементов управления.

серия  Discovery имеет те же функции, что и Basic, лучшую производительность MCU и более низкую цену.

спецификация представленного дисплея Nextion Discovery NX3224F028:

• размер: 2,8"
• разрешение: 320*240
• Яркость: 300 нит
• сенсорная панель: резистивная
• количество цветов: 65536
• флэш-память: 16 МБ
• память SRAM: 3584 B
• часы MCU: 64 МГц
• интерфейс: ttl
• соответствие CE и RoHS

NEXTION EDITOR

графический дизайн экрана и функциональные элементы можно легко и быстро создать с помощью бесплатной программы на компьютере.

готовый проект, подготовленный в Nextion Editor, можно перенести на дисплей двумя способами:

1. загрузить соответствующий файл проекта на SD-карту и вставить его в дисплей. После подачи напряжения питания дисплей автоматически загрузит дизайн в свою флэш-память. Это хороший способ сообщить об обновлении собственного программного обеспечения через интернет.
2. если дисплей подключен к компьютеру (с помощью преобразователя USB - TTL), просто нажмите кнопку UPLOAD и программа автоматически загрузится на дисплей через разъем USB.

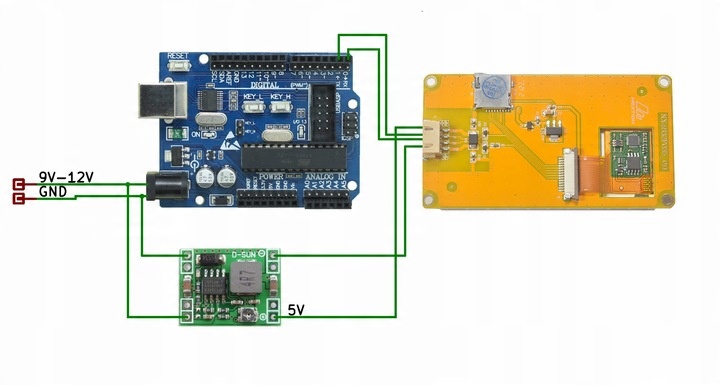

способ подключения дисплеев Nextion к микроконтроллеру:

с микроконтроллером управления дисплей связывается с помощью последовательной шины UART/TTL, поэтому достаточно подключить только 4 контакта:

• +5V : питание
• TX : данные, выходящие с дисплея (например, нажата кнопка): button1) должен быть подключен к RX микроконтроллера.
• RX  : вход на дисплей (например, отображение температуры) должен быть подключен к TX микроконтроллера.
• GND  : вес питания

Nextion в качестве дисплея для Arduino

если программное обеспечение со стороны микроконтроллера создано на базе Arduino IDE, то в этом случае производитель также позаботился о многих упрощениях. Библиотека для дисплеев Nextion, создаваемая и предоставляемая производителем, позволяет очень легко управлять элементами, отображаемыми на экране. Пример программного обеспечения доступен в нашем блоге.

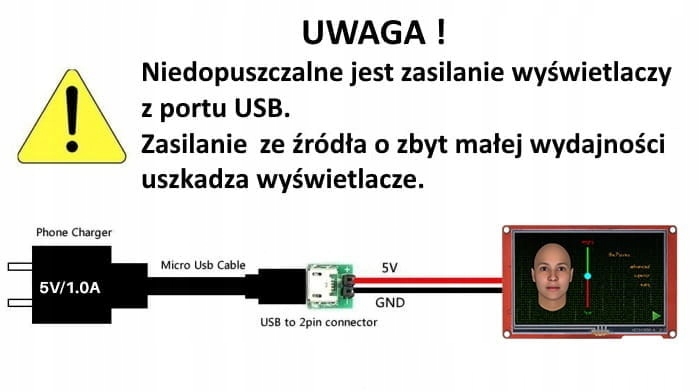

для питания дисплея мы предпочитаем использовать специальный модуль FOCA

техническая поддержка дисплеев Nextion.

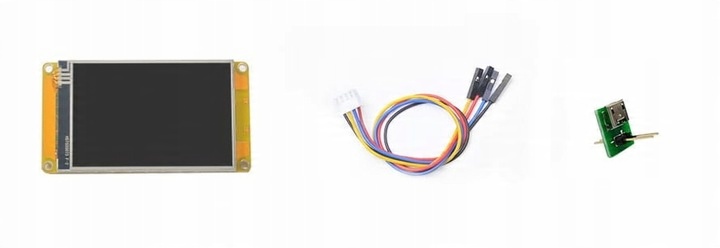

комплект включает в себя:

• Nextion Discovery Display NX3224F028 x1
• тестовая плата питания x1
• Xh2.54 4-контактный кабель x1
