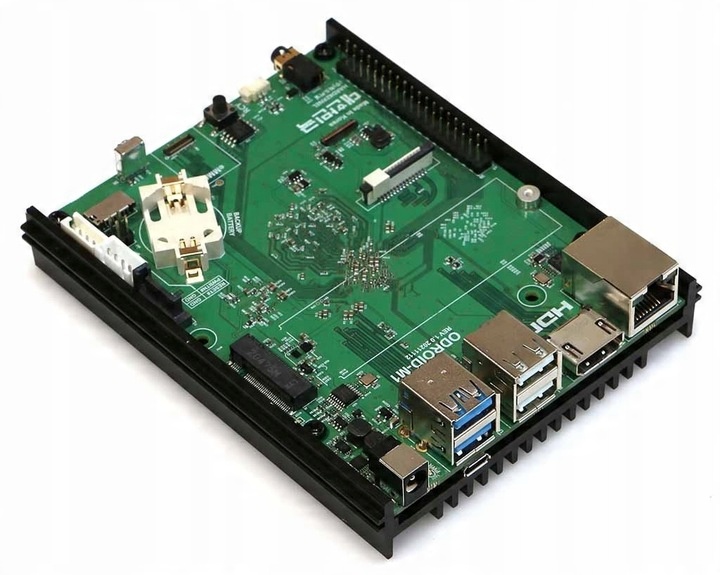

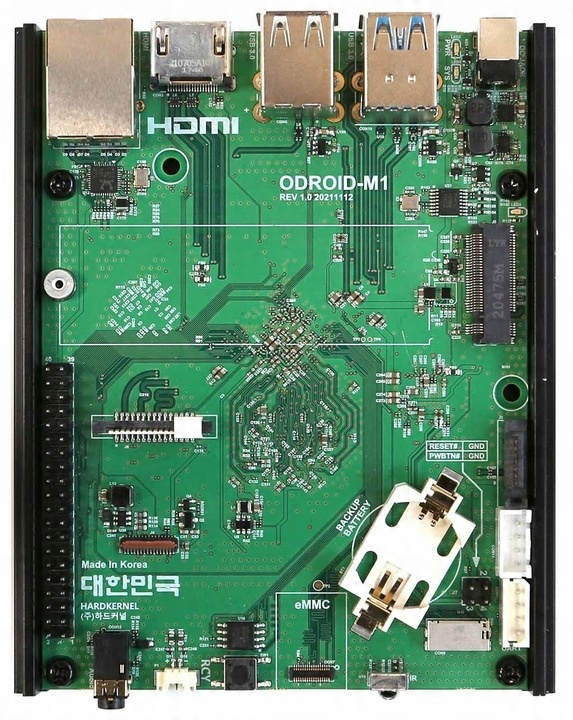

Odroid M1-мини-компьютер с процессором Rockchip RK3568B2 + 4GB RAM
описание
Odroid M1-одноплатный компьютер с широким спектром полезных периферийных устройств, разработанных для использования в различных приложениях встроенных систем. Он оснащен четырехъядерным процессором Cortex-A55 и графическим процессором Mali-G52 нового поколения. Комплект оснащен 4 ГБ оперативной памяти.
Petitboot предварительно установленный во встроенной памяти SPI-Flash объемом 16 МБ помогает легко управлять различными версиями операционной системы и ядра и поддерживает загрузку с запоминающих устройств microSD, eMMC, NVMe, SATA и USB. Кроме того, возможна установка операционной системы онлайн с помощью сети.
стандартное запоминающее устройство M. 2 NVMe размером 22 мм x 80 мм можно установить непосредственно на плату ODROID-M1. Разъем M. 2 использует интерфейс PCIe 3.0, который может обеспечить быстрый последовательный доступ со скоростью до 1600 Мбит / с. слот M. 2 поддерживает только интерфейс PCIe (M-Key).
мини-компьютер имеет множество интерфейсов, позволяющих подключать внешние устройства, m.in. разъем Ethernet, HDMI, USB 2.0, USB 3.0, MIPI CSI, MIPI DSI и 40-контактный разъем GPIO.
Odroid M1 поддерживает операционные системы Ubuntu 20.04 и Android 11. К нему доступны многочисленные аксессуары в виде крепления к SSD, корпусу, камере и дисплею. Производитель предоставляет обширную документацию к набору на вики-странице продукта.
Характеристики
- Процессор:
- Процессор Rockchip RK3568B2
- кэш-Память инструкций L1: 32 КБ
- кэш данных L1: 32 КБ
- данных кэша L3: 512 КБ
- Четырехъядерный Cortex-A55 (2.0 Ггц)
- Архитектура ARMv8-A с расширениями Neon и Crypto
- графический Процессор Mali-G52 MP2 с 4 двигателями исполнительной власти (650 Мгц)
- NPU :
- 0.8Tops@INT8, встроенный высокоэффективный ускоритель AI RKNN NPU
- Поддерживает переключение Caffe/TensorFlow/TFLite/ONNX/PyTorch/Keras/Darknet
- Хранение:
- DDR4 4 ГБ с 32-разрядной шиной
- Скорость передачи данных: 3120 MT/s
- Разъем NVME M. 2 SSD (PCIe 3.0 x 2)
- SATA 3.0
- Разъем eMMC
- Слот microSD
- Сеть:
- Port GbE LAN (RJ45 поддерживает 10/100/1000 Мбит/сек)
- Realtek RTL8211F (трансивер Ethernet)
- Светодиод
- Зеленый светодиод: Мигает через трафик данных при подключении 100 Мбит/сек
- Оранжевый светодиод: Мигает трафик данных при сочетании 1000 Mb/s
- Дополнительный USB-адаптер wi-fi
- Видео:
- HDMI 2.0 (4K @ 60 гц с HDR, CEC, EDID)
- MIPI DSI
- Audio:
- цифровой Выход HDMI
- Разъем джек 3,5 мм
- Выход громкоговорителя моно
- Внешние порты И/О:
- 2 x порта USB 3.0
- 2 x порт USB 2.0
- UART (Отладка)
- SATA
- MIPI-CSI
- MIPI-DSI
- 40-контактный разъем GPIO
- Другие особенности:
- ик-Приемник ИК
- Светодиоды:
- Красный (PWR) - Постоянный свет при подключении питания
- Синий (ALIVE) - Мигает во время работы ядра
- Питание:
- Разъем DC: диаметр (-) диаметр 5,5 мм, диаметр (+) диаметр 2,1 мм
- Вход ПОСТОЯННОГО тока: 7,5 в до 15,5 В (Рекомендуемый источник питания DC 12V/2A)
- Потребляемая мощность:
- IDLE: 1,25
- Нагрузка на процессор: ≃ 4,44
- Отключение: ≃ 0
- Размеры плиты: 90 x 122 x 16 мм
- Размеры радиатора: 100 мм х 123 мм х 19 мм
- Вес: 253 г
