номинальное напряжение: 6 в; Номинальный ток разряда (линия-заземление) [C2]: 5 ка-8/20 МКС; защита напряжения линия-заземление [C2]: ≤ 1000 в-1.2 кВ / 50 мкс ; Частотная характеристика: 0 МГц ... 1 МГц;

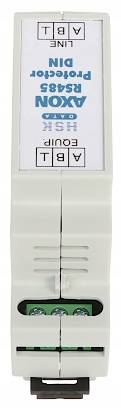

ограничитель перенапряжений AXON-RS485/DIN предназначен для защиты от перенапряжений электронных устройств, работающих в системах управления промышленными камерами на основе передачи RS-485 или ее разновидностей с напряжением не выше 5 в AXON-RS485/DIN содержит в себе защитные элементы, ограничивающие перенапряжения, возникающие между линией передачи и защитным проводом PE, позволяющие отводить мешающий заряд на землю в устройстве также используются элементы, ограничивающие опасное напряжение, которое может возникать между линиями
благодаря-RS485/DIN всесторонне защищает прикрепленные к нему устройства Axon-RS485/DIN предусмотрен для монтажа на DIN-рейку 35 мм в качестве соединительных элементов используются клеммные разъемы клеммы A, B используются для подключения защищаемых линий передачи, в то время как третий терминал может использоваться установщиком в качестве сигнальной заземления при необходимости провод заземления, заканчивающийся вилочным наконечником, выводится наружу и подключается непосредственно к корпусу устройство является несимметричным защитником линия передачи подключается к клеммам \"Line\", в то устройство для \"Equip\" условием правильной работы Axon-RS485/DIN является подключение его к исправному заземлению или защитному проводу PE
Номинальное напряжение: 6 в Максимальное напряжение: 10 в Номинальный ток: 0.75 A Номинальный ток разряда (линия-линия) [C3]: 25 а - 10/1000 МКС Номинальный ток разряда (линия-заземление) [C2]: 5 ка-8/20 МКС Напряжение защиты up Line-Line для маркировочного тока [C3]: ≤ 16 в-1 кв / МКС Напряжение защиты линия-заземление [C2]: ≤ 1000 в-1.2 кВ / 50 мкс Линейный последовательный импеданс: ≤ 2 Ω Частотная характеристика: 0 МГц ... 1 МГц Емкость линия-линия: 50 pF Емкость линии-заземление: 16 pF Разъемы: 2x тройной винтовой зажим, 2,5 мм2 Параметры защиты: Соответствует PN-EN61643-21 Корпус: монтаж на DIN-рейку, TS-35 Вес: 0,05 кг Размер: 90 x 58 x 22.5 mm ( ширина 1.5 ) Гарантия: 3 года
